AD5412

製造中

AD5412

D/Aコンバータ、12ビット、シングル・チャンネル、電流源＆電圧出力、HARTとの接続機能

すべて表示

製造中

AD5412_AD5422 Functional Block Diagram slide

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$5.79

特長

12ビット分解能でモノトニシティ保証
電流出力範囲：4mA～20mA、0mA～20mA、0mA～24mA
総合未調整誤差（TUE）：±0.01％ FSR（typ）
出力ドリフト：±3ppM FSR/℃
電圧出力範囲：0V～5V、0V～10V、±5V、±10V
- 10％オーバーレンジ
- 総合未調整誤差（TUE）：±0.01％ FSR（typ）
- 出力ドリフト：±2ppm/℃
柔軟なシリアル・デジタル・インターフェース
出力障害検出機能内蔵
内蔵リファレンス：10ppm/℃（max）
オプションの安定化されたDV_CC出力
非同期クリア機能
電源電圧範囲

AV_DD：10.8V～40V
AV_SS：−26.4V～−3V/0V

出力ループ・コンプライアンス： AV_DD–2.5V
温度範囲：−40℃～+105℃
TSSOPおよびLFCSPパッケージ

製品概要

AD5412/AD5422は低価格、高精度の全機能内蔵の12/16ビットD/Aコンバータで、工業用プロセス・コントロール・アプリケーションの要求に合うように設計されています。また、プログラマブル電流源出力および電圧出力を提供します。

出力の電流範囲は、4mA～20mA、0mA～20mAあるいは0mA～24mAで、全範囲のいずれかにプログラムすることができます。

この製品のLFCSPバージョンはCAP2ピンを備えているため、HART信号をAD5412/AD5422の電流出力上に結合させることができます。

電圧出力は、別々のピンによって提供されており、0～5V、0～10V、±5V、あるいは±10Vの出力範囲で、全ての範囲に関して10％のオーバーレンジの構成が可能となっています。

アナログ出力は短絡とオープン回路から保護されており、1μFの容量負荷をドライブすることが可能です。

これらの製品は、電源電圧範囲AV_DD＝10.8V～40Vで動作します。出力ループのコンプライアンスは0～AV_DD–2.5Vとなっています。

柔軟なシリアル・インターフェースはSPIとMICROWIRE™互換で、絶縁アプリケーションで必要なデジタル絶縁を最小とする3線モードで動作させることができます。

またこの製品はパワーオン・リセット機能を内蔵しているため、既知の状態でパワーアップさせることができます。さらに非同期のクリア・ピン（CLEAR）を備えており、電圧出力ではゼロスケールまたはミッドスケールに、また選ばれた電流範囲の最小値に設定することができます。

この製品の総合出力誤差は、電流モードでは±0.01％ typ、電圧モードでは±0.01％ typとなっています。

アプリケーション

プロセス制御
アクチュエータ制御
PLC
HARTネットワークの接続機能（LFCSPパッケージのみ）

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 4

1Ku当たりの価格最低価格：$5.79

技術資料 5

AD5412/AD5422: Single Channel, 12-/16-Bit, Serial Input, Current Source and Voltage Output DACs, HART Connectivity Data Sheet (Rev.P) 07/23/2015

すべて表示

AN-1202: Simplified 12-Bit Voltage and 4 mA-to-20 mA Output Solution Using the AD5412 04/02/2024

すべて表示

Part 2: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards 09/10/2009

Part 1: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards 09/10/2009

すべて表示

FAQ 03/20/2018

すべて表示

参考資料 2

Digital to Analog Converters ICs Solutions Bulletin, Volume 11, Issue 5 11/09/2011

PLC評価用ボードによる産業用プロセス制御システムの容易な設計 04/01/2009

設計リソース 4

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5412ACPZ-REEL	40-Lead LFCSP (6mm x 6mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
AD5412ACPZ-REEL7	40-Lead LFCSP (6mm x 6mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
AD5412AREZ	24-Lead TSSOP w/ EP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
AD5412AREZ-REEL7	24-Lead TSSOP w/ EP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

AD5412ACPZ-REEL
ピン／パッケージ図
40-Lead LFCSP (6mm x 6mm w/ EP)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

AD5412ACPZ-REEL7
ピン／パッケージ図
40-Lead LFCSP (6mm x 6mm w/ EP)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

AD5412AREZ
ピン／パッケージ図
24-Lead TSSOP w/ EP
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

AD5412AREZ-REEL7
ピン／パッケージ図
24-Lead TSSOP w/ EP
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

PCN/PDN情報

モデルでフィルタ

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

pdf

PCN23_0025_Form

xls

Material_Report

pdf

Package Outline Drawing

pdf

Qualification Results Summary

9 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

pdf

PCN16_0077_Form

xls

Material_Report

Detailed Parts List

pdf

Package Outline Drawing

pdf

Detailed Change Description

pdf

Qualification Results Summary

8 28, 2015

- 15_0162

AD5412/AD5422 Data Sheet Specification Change

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

AD5412AREZ

製造中

AD5412AREZ-REEL7

製造中

pdf

PCN15_0162_Form

xls

Material_Report

pdf

Revised Datasheet Specification

3 9, 2010

- 10_0055

AD5412/AD5422 Datasheet specification change

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

AD5412AREZ

製造中

AD5412AREZ-REEL7

製造中

pdf

PCN10_0055_Form

xls

Material_Report

pdf

Revised Datasheet Specification

モデルでフィルタ

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

pdf

PCN23_0025_Form

xls

Material_Report

pdf

Package Outline Drawing

pdf

Qualification Results Summary

9 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

pdf

PCN16_0077_Form

xls

Material_Report

Detailed Parts List

pdf

Package Outline Drawing

pdf

Detailed Change Description

pdf

Qualification Results Summary

8 28, 2015

- 15_0162

AD5412/AD5422 Data Sheet Specification Change

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

AD5412AREZ

製造中

AD5412AREZ-REEL7

製造中

pdf

PCN15_0162_Form

xls

Material_Report

pdf

Revised Datasheet Specification

3 9, 2010

- 10_0055

AD5412/AD5422 Datasheet specification change

AD5412ACPZ-REEL

製造中

AD5412ACPZ-REEL7

製造中

AD5412AREZ

製造中

AD5412AREZ-REEL7

製造中

pdf

PCN10_0055_Form

xls

Material_Report

pdf

Revised Datasheet Specification

コンパニオン製品 14

製品モデル	製品ライフサイクル	詳細
HART インターフェース・ソリューション2
AD5700	製造中	低消費電力HARTモデム
AD5700-1	製造中	高精度発振器内蔵の低消費電力HARTモデム
isoPower3
ADUM5401	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
ADUM5402	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）
ADUM5403	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：1/3）
USBアイソレータ1
ADUM4160	製造中	USBアイソレータ、フル / ロー・スピード
シリーズ電圧リファレンス3
ADR425	製造中	リファレンス電圧、超高精度低ノイズ5.00V XFET®
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
ADR445	製造中	電圧リファレンス、出力電圧5.0V、LDO型 XFET^®、超低ノイズ、電流シンク / ソース機能付き
スタンダード・デジタル･アイソレータ5
ADUM1400	製造中	4チャンネル・デジタル・アイソレータ（4/0チャンネル方向性）
ADUM1200	製造中	デジタル・アイソレータ、デュアル・チャンネル（2/0チャンネル方向）
ADUM7440	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7441	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7442	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性

代替製品 1

製品モデル	製品ライフサイクル	詳細
AD5755-1	製造中	D/Aコンバータ、16ビット、4-20mA&電圧出力、クワッド・チャンネル、シリアル入力、ダイナミック・パワー制御、HART信号の接続機能

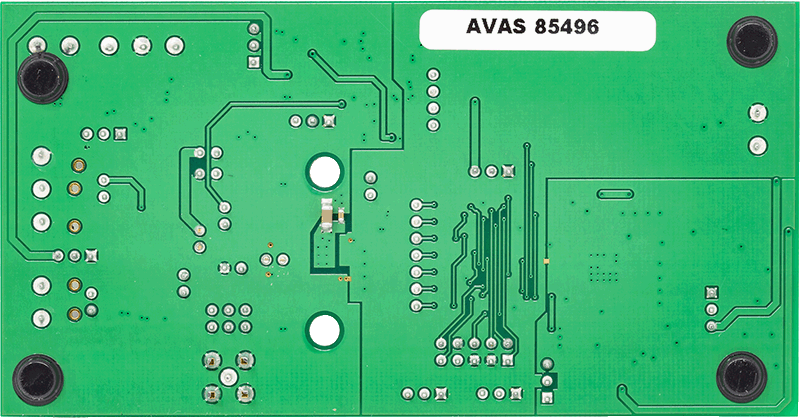

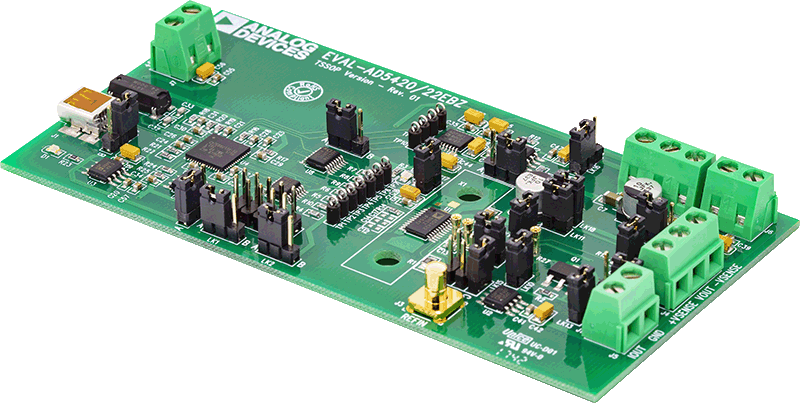

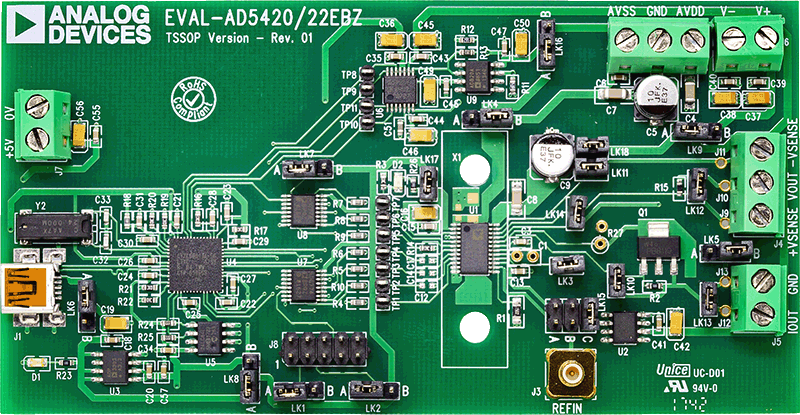

EVAL-AD5422

AD5422 Evaluation Board

EVAL-AD5422

AD5422 Evaluation Board

今すぐ購入詳細を表示

製品の詳細

The evaluation board can be used as a standalone board, with control coming from an external DSP or microcontroller, or it can be connected to a PC via USB interface. Software is provided that can be used to program the registers of the AD5422 via the USB interface to the PC.\

Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

資料

pdf

UG-442: Evaluating the AD5422 Single Channel, 16-Bit, Current Source and Voltage Output DAC, HART Connectivity

586 kB

HTML

PLCデモ・システム

すべて表示

ソフトウェア

ZIP

AD5422 Evaluation Software

355599 kB

EVAL-AD5422

AD5422 Evaluation Board

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

オープン・ツール
