製品概要
機能と利点
- RoHS準拠のナロー・ボディ8ピンSOICを採用
- 低消費電力動作
- 双方向通信
- 3V / 5Vのレベル変換
- 高温動作：125℃
- 高速データ・レート：DC～25Mbps（NRZ）
- 車載バージョンはAEC-Q100を評価済
- 詳細はデータシートをご参照ください
- ADuM1200-EPのデータシート（pdf)はこちらからダウンロードできます
- ミリタリ温度範囲：−55°C ～+125°C
- 製造ベースラインにて制御
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/12644
製品概要

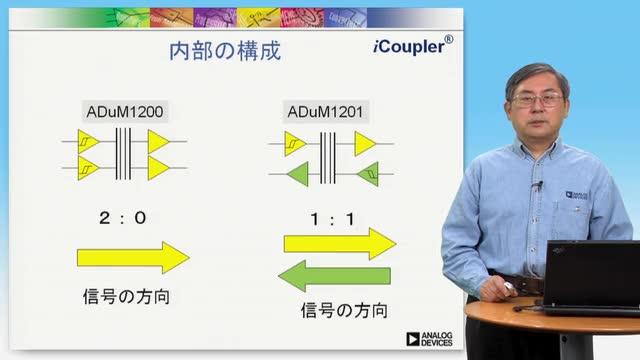

ADuM1200は、アナログ・デバイセズのiCoupler®技術を採用した、2/0の方向性をもつデュアル・チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは高速CMOS技術とモノリシック・トランス技術の組み合わせにより、フォトカプラなどの置換品より優れた性能特性を提供します。
iCouplerデバイスはLEDとフォトダイオードを使用せずに、一般にフォトカプラに起因して生ずる設計の煩雑さを解消します。標準的なフォトカプラは、不確かな電流変換比すなわち伝達関数が非線形である問題を持っています、また温度と寿命についての影響もシンプルなiCouplerでは、デジタル・インターフェースと安定な性能特性により一掃されます。これらのiCoupler製品では、外付けのドライバとその他のディスクリート部品は不要になります。さらに、iCouplerデバイスは同等の信号データ・レートで動作した場合、フォトカプラの消費電力の1/10～1/6で動作します。
ADuM120xアイソレータ・ファミリは、2チャンネルの独立したアイソレーション・チャンネルを、さまざまなチャンネル構成とデータ・レートで提供します（英語データシート「オーダー・ガイド（Ordering Guide）」参照）。ADuM120xの両モデルは、両側とも2.7V～5.5Vの範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能（レベル・ダウン / レベル・アップ）も可能にします。さらに、ADuM120xはパルス幅歪みが小さく（CRグレードで3ns以下）、かつチャンネル間マッチングが優れています（CRグレードで3ns以下）。ADuM120xアイソレータは、他のフォトカプラとは異なり、入力ロジックに変化がない場合、およびパワーアップ / パワーダウン時にDCレベルを正確に維持する特許取得済みのリフレッシュ機能を備えています。
ADuM1200WおよびADuM1201Wは、AEC-Q100に対応する125℃動作に適合した車載バージョン製品です。詳細については、データシートの「車載製品（Automotive Products）」のセクションを参照してください。
アプリケーション
- 小スペースのマルチ・チャンネル絶縁
- SPIインターフェースを備えたデータ・コンバータのアイソレーション
- RS-232 / RS-422 / RS-485トランシーバのアイソレーション
- デジタル・フィールドバスのアイソレーション
- ハイブリッド・カー、バッテリ・モニタ、モータ・ドライブ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
