製品概要

機能と利点

  • 車載アプリケーション向けに認定
  • 低消費電力動作
  • 双方向通信
  • 3V / 5Vレベル変換
  • 高温動作:125℃
  • 高速データレート:DC~90Mbps(NRZ)
  • 高精度なタイミング特性
  • 高コモン・モード過渡耐圧:25kV/µs以上

    詳細はデータシートをご参照ください。

製品概要

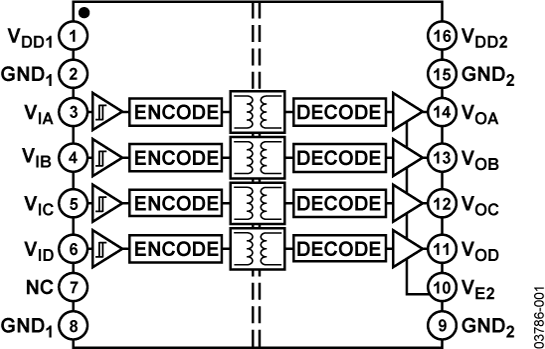

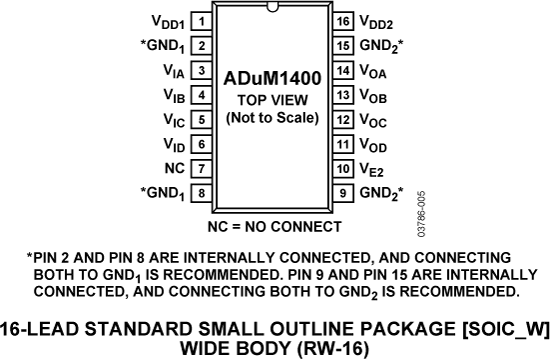

ADuM1400は、アナログ・デバイセズのiCoupler®技術に基づく4/0 チャンネル方向性の4チャンネルのデジタル・アイソレータです。高速CMOS技術と空気コアを使ったモノリシック・トランス技術の組み合わせにより、このアイソレーション・デバイスはフォトカプラ・デバイスなどの置換品に比べて、格段に優れた性能特性を提供します。

iCouplerデバイスはLEDと光ダイオードを使用しないので、一般にフォトカプラに起因する設計の難しさが回避されます。一般的なフォトカプラにとっては、不確かな電流交換比や非直線的な伝達関数、温度や寿命の影響などが問題でしたが、iCouplerのシンプルなデジタル・インターフェースや安定した性能特性によって、こうした問題点は解消されています。

これらのiCoupler製品では、外付けドライバやその他のディスクリート部品は不要です。さらに、iCouplerデバイスは信号データレートが同程度の場合、フォトカプラの消費電力の1/10~1/6で動作します。

ADuM1400/ADuM1401/ADuM1402 アイソレータ・ファミリーは、独立した4つのアイソレーション・チャンネルをさまざまなチャンネル構成とデータレートで提供します(英語データシート「オーダー・ガイド(Ordering Guide)」参照)。全モデルは、両側とも2.7~5.5Vの電源電圧で動作するため、低電圧システムと互換性を持ち、さらに絶縁バリアをまたぐ電圧変換機能も可能にします。さらに、ADuM1400/ADuM1401/ADuM1402はパルス幅歪みが小さく(CRWグレードで2ns未満)、かつチャンネル間マッチングが優れています(CRWグレードで2ns未満)。

ADuM1400/ADuM1401/ADuM1402アイソレータは、他のフォトカプラとは異なり、入力ロジックに遷移がない場合および電源の1つがまだ供給されていない場合に、DCを正確に維持する特許取得済みのリフレッシュ機能を持っています。

アプリケーション

  • 汎用のマルチチャンネル・アイソレーション
  • SPI®インターフェース / データ・コンバータのアイソレーション
  • RS-232 / 422 / 485トランシーバ
  • 工業用フィールド・バスのアイソレーション
  • 車載システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
