特長
- 低オフセット電圧：2.2mV（max）
- 低入力バイアス電流：1pA（max）
- 単電源動作：1.8～5.5V
- 低ノイズ：22nV/√Hz
- マイクロパワー：50μA／アンプ max（全温度範囲）
- 位相反転なし
- ユニティ・ゲイン安定性
- 車載アプリケーション用に認定済み
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8613/AD8617/AD8619はシングル／デュアル／クワッドのマイクロパワー、レールtoレール入出力オペアンプで、低オフセット電圧、低入力電圧、低電流ノイズを特長としています。このアンプは1.8～5.0Vの単電源または±0.9Vおよび±2.5V両電源で動作するよう完全に仕様規定されています。低オフセット、低ノイズ、超低入力バイアス電流に加えて低消費電力という特長により、特に携帯型およびループ駆動の計測機器に適しています。
入力側と出力側の両方でレールtoレールの振幅能力があるため、低消費電力の単電源システムでCMOS、ADC、DAC、ASICなどの広出力振幅のデバイスをバッファできます。
AD8613は5ピンSC70パッケージと5ピンTSOT-23パッケージを採用しています。AD8617は8ピンMSOP、8ピンSOIC、8ピンLFCSPパッケージを採用しています。AD8619は14ピンTSSOP、14ピンSOICパッケージを採用しています。AD8617Wは車載アプリケーション用に認定されており、8ピンMSOPと8ピンSOICパッケージを採用しています。AD8619Wは車載アプリケーション用に認定されており、14ピンSOICと14ピンTSSOPパッケージを採用しています。
アプリケーション
- バッテリ駆動の計測器
- 多極フィルタ
- 電流シャント／センシング
- センサー
- ADCプリドライバ
- DACドライバ／レベル・シフタ
- 低消費電力ASIC入出力アンプ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
9
1Ku当たりの価格
最低価格：$0.91
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8617
資料
4
Filters
1つが該当
すべて
-
すべて
-
データシート
-
製品ハイライト
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
製品ハイライト
1
更新 01/01/2000
日本語
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 1
設計リソース 9
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8617ACPZ-R7 |

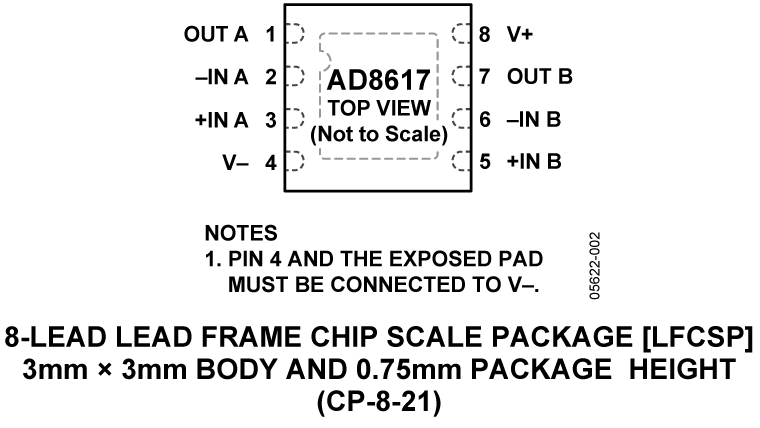

8-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| AD8617ARMZ |
8-Lead MSOP
|
|
|
| AD8617ARMZ-REEL |
8-Lead MSOP
|
|
|
| AD8617ARZ |
8-Lead SOIC
|
|
|
| AD8617ARZ-REEL |
8-Lead SOIC
|
|
|
| AD8617ARZ-REEL7 |
8-Lead SOIC
|
|
|
| AD8617WARMZ-REEL |
8-Lead MSOP
|
|
|
| AD8617WARZ-R7 |
8-Lead SOIC
|
|
|
| AD8617WARZ-RL |
8-Lead SOIC
|
|
- AD8617ACPZ-R7
- ピン／パッケージ図
-
8-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617ARMZ
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617ARMZ-REEL
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617ARZ
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617ARZ-REEL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617ARZ-REEL7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617WARMZ-REEL
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617WARZ-R7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8617WARZ-RL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD8617ARMZ
製造中
AD8617ARMZ-REEL
製造中
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
AD8617WARMZ-REEL
製造中
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
AD8617ARMZ-REEL
製造中
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
11 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD8617WARMZ-REEL
製造中
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
AD8617WARZ-R7
製造中
AD8617WARZ-RL
製造中
5 23, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
AD8617WARZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD8617ARMZ
製造中
AD8617ARMZ-REEL
製造中
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
AD8617WARMZ-REEL
製造中
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
AD8617ARMZ-REEL
製造中
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
11 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
AD8617ARZ
製造中
AD8617ARZ-REEL
製造中
AD8617ARZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD8617WARMZ-REEL
製造中
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
AD8617WARZ-R7
製造中
AD8617WARZ-RL
製造中
5 23, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。
- EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
- EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
- EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8
評価用キット1
ツールおよびシミュレーション 5
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
