AD5755-1

D/Aコンバータ、16ビット、4-20mA&電圧出力、クワッド・チャンネル、シリアル入力、ダイナミック・パワー制御、HART信号の接続機能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$19.54
機能
  • 16ビット分解能でモノトニシティ保証
  • 熱管理のためのダイナミック・パワー制御機能
  • 電流と電圧出力ピンは単一端子で接続可能
  • 出力電流範囲:0mA~20mA、4mA~20mA、または0mA~24mA
    • 総合未調整誤差(TUE):±0.05%(max)
  • 電圧出力範囲(20%範囲外含む):0~5V、0~10V、±5V、±10V
    • 総合未調整誤差(TUE):±0.04%(max)
  • ユーザー・プログラマブルなオフセットとゲインの調整
  • 診断機能内蔵
  • リファレンス電圧を内蔵(±10ppm/℃max)
  • 温度範囲:-40℃~+105℃
製品概要
show more Icon

AD5755-1は、クワッド、電圧および電流出力のDACで、-26.4V~+33Vの電源電圧で動作します。内蔵のダイナミック・パワー制御は、電流モードでのパッケージ・パワーの消費を最小化します。この制御は、チップ消費電力を最小にするように最適化されたDC/DC昇圧コンバータを使用して7.4V~29.5Vの出力ドライバ電圧を安定化することによって達成されます。各チャンネルは、それぞれ対応するCHARTピンを備えており、HART信号をAD5755-1の電流出力上に結合させることが出来ます。

この製品は、汎用3線シリアル・インターフェースを使用しており、このインターフェースは最大30MHzのクロックレートで動作し、標準のSPI®、QSPI™、MICROWIRE™、DSPおよびマイクロ・コントローラなどのインターフェース規格と互換性を備えています。また、このインターフェースは、オプションでCRC-8のパケット誤差チェック機能を特長としており、インターフェース上の動作をモニタするウオッチドッグ・タイマも備えています。

製品のハイライト
  1. 熱管理のためのダイナミック・パワー制御機能
  2. 16ビット性能
  3. マルチチャンネル
  4. HART適合性


アプリケーション
  • プロセス・コントロール
  • アクチュエータ制御
  • PLC
  • HARTネットワークの接続

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$19.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

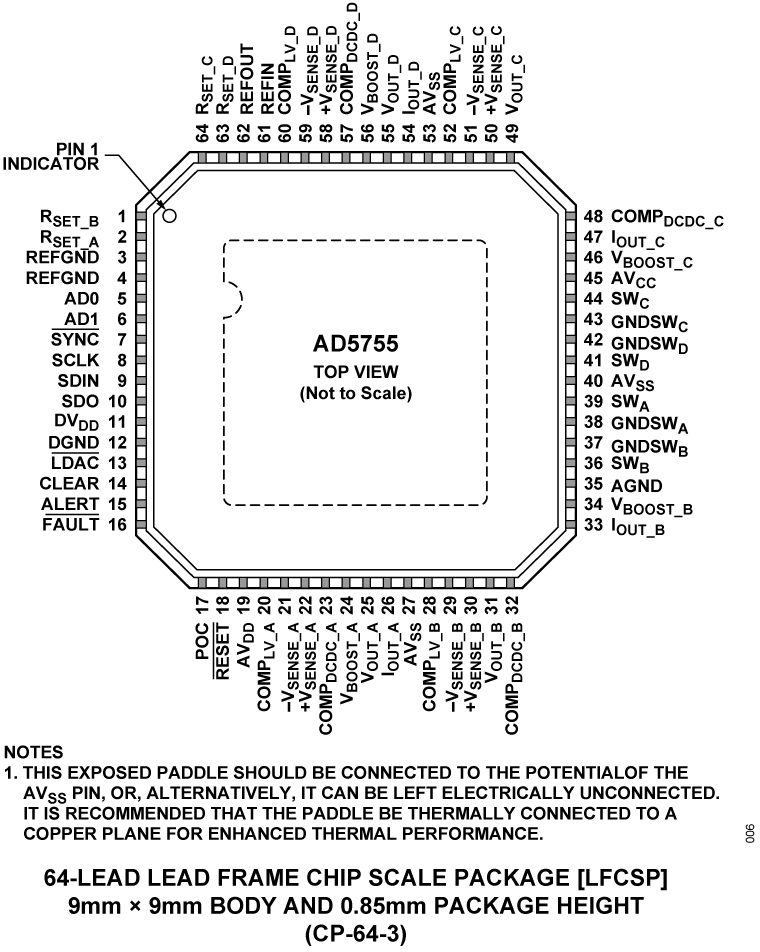

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5755-1ACPZ
  • HTML
  • HTML
AD5755-1ACPZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0061

AD5755-1 Datasheet Timing Specification Change

AD5755-1ACPZ

製造中

AD5755-1ACPZ-REEL7

製造中

8 2, 2017

- 17_0051

AD5755-1: Edits to Digital Block resulting in Changes to Timing Specifications

9 23, 2014

- 14_0041

AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0061

arrow down

AD5755-1 Datasheet Timing Specification Change

AD5755-1ACPZ

製造中

AD5755-1ACPZ-REEL7

製造中

8 2, 2017

- 17_0051

arrow down

AD5755-1: Edits to Digital Block resulting in Changes to Timing Specifications

9 23, 2014

- 14_0041

arrow down

AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-AD5755-1

AD5755-1 Evaluation Board

zoom

EVAL-AD5755-1

AD5755-1 Evaluation Board

AD5755-1 Evaluation Board

製品の詳細

The Evaluation board for the AD5755-1 contains a SDP connection and software allowing the AD5755-1 to be controlled from a SDP board.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 2

4-Channel Multiplexed HART Analog Output Circuit

HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

zoomopens a dialog

CN0418

HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

CN0418

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

機能と利点

  • 4チャンネル
  • +/- 10V、4~20mA出力
  • HART互換
  • ダイナミック消費電力制御
  • スルー・レートのデジタル制限
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.95 M

CN0328 Top Level Block Diagram

完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0328

完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0328

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4mA~20mAの電流または電圧出力用HART準拠のソリューション
  • 完全絶縁型
  • 4つの多重化出力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.32 M
