ADuM1410/ADuM1411/ADuM1412: 4チャンネル・デジタル・アイソレータ (Rev. H)10/31/2006PDF412 kB
製品概要
機能と利点
- 双方向通信
- 3V/5Vレベル変換
- 高温動作：105℃
- データレート：最大10Mbps（NRZ）
- 5V動作時：
1.3mA／チャンネル（max）＠0～2Mbps
4.0mA／チャンネル（max）＠10Mbps - 3V動作時：
0.8mA／チャンネル（max）＠0～2Mbps
1.8mA／チャンネル（max）＠10Mbps
- プログラマブルなデフォルト出力状態
- 優れたコモンモード過渡耐性：＞25kV/µs

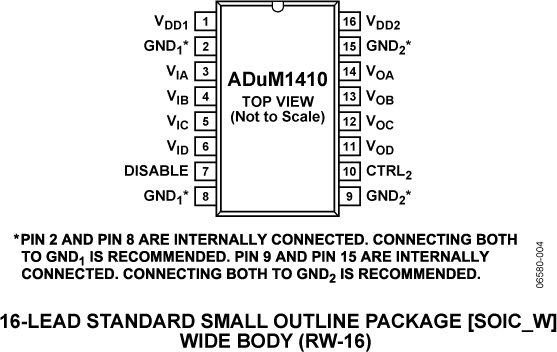

- RoHS準拠の16ピン・ワイド幅SOICパッケージ
- UL認定：UL1577準拠で1分間に3750V rms
- CSA部品承認通達#5A
- VDE適合性認定
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM = 560Vピーク
製品概要

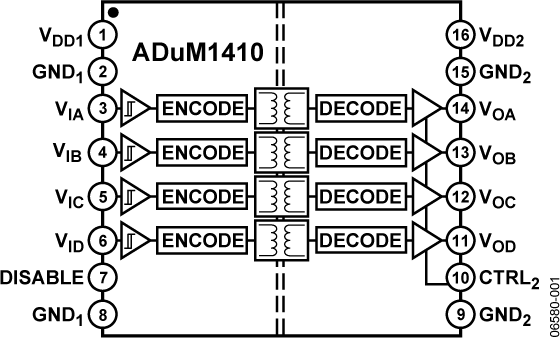

ADuM1410/ADuM1411/ADuM1412は、アナログ・デバイセズのiCoupler®技術を利用した4チャンネルのデジタル・アイソレータです。高速CMOS技術と空心コアを使ったモノリシック・トランス技術を利用しているため、フォトカプラ・デバイスなどの代替品に比べて、格段に優れた性能を備えています。
iCouplerデバイスはLEDとフォトダイオードを使用しないため、一般にフォトカプラにともなう設計の難しさがありません。通常、フォトカプラでは不確かな電流伝達比や非直線的な伝達関数、温度や寿命の影響などが問題になりますが、iCouplerのシンプルなデジタル・インターフェースと安定した性能特性によって、こうした問題点が解消します。これらのiCoupler製品を使用することで、外付けドライバやその他のディスクリート部品が不要になります。さらに、同レベルの信号データレートで、iCouplerデバイスはフォトカプラの消費電力の1/10～1/6で動作します。
ADuM1410/ADuM1411/ADuM1412アイソレータは、独立した4つのアイソレーション・チャンネルをさまざまなチャンネル構成と最大10Mbpsのデータレートで提供します（「オーダー・ガイド」を参照）。全モデルは、両サイドで2.7～5.5Vの電源電圧で動作するため、低電圧システムと互換性があり、絶縁バリアをまたぐ電圧変換機能も可能になります。デフォルトの出力制御ピンが、全製品に備わっています。このため、入力電源がない場合に出力のロジック状態を定義することができます。ADuM1410/ADuM1411/ADuM1412アイソレータは、他のフォトカプラとは異なり、入力ロジックに遷移がない場合やパワーアップ／パワーダウン時にDC精度を維持する特許取得済みのリフレッシュ機能があります。
