AD5700/AD5700-1: 低消費電力HARTモデム (Rev. A)2/24/2012
製品概要
機能と利点
- HART準拠のFSKモデムを内蔵
- 1200Hzと2200Hzの正弦波シフト周波数
- 受信モードでの最大電源電流：115µA
- 本質的に安全なアプリケーション向けに最適
- 受信バンドパス・フィルタを内蔵
- 最小の外付け部品数
- 種々のシステム構成に対してクロック機能を最適化
- 超低消費電力の水晶発振器（最大60µA）
- CMOS外部クロック・ソース
- バッファ付きHART出力—駆動能力を強化
- 8 kVのHBM ESD 定格
- 電源電圧：1.71V～5.5V
- 1.71 V～5.5 V インターフェース
- 動作温度範囲: -40°C～125°C
- 4 mm × 4 mmのLFCSPパッケージを採用

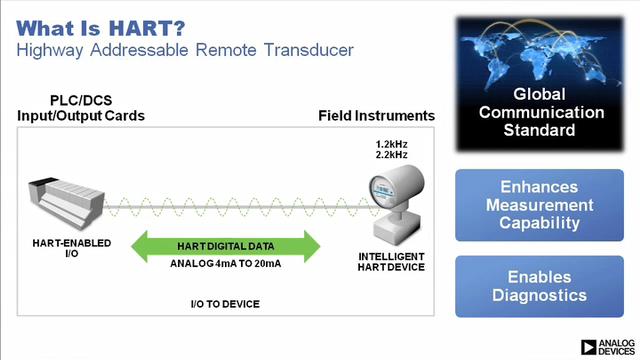

- HART 物理層に準拠
- UART インターフェース
製品概要
AD5700/AD5700-1は、HART物理層条件に準拠するHART® FSK半二重モデムとして動作するように仕様を規定してデザインされたシングルチップ・ソリューションです。AD5700/AD5700-1は、必要なフィルタ機能、信号検出機能、変調機能、復調機能、信号生成機能をすべて内蔵するため外付け部品数は最小で済みます。AD5700-1は0.5% 精度の発振器を内蔵しているので、ボードの所要面積に対する要求が大幅に軽減され、マスター構成とスレーブ構成のライン給電アプリケーションに最適です。AD5700/AD5700-1は、最大消費電流が115µAなので、低消費電力ループ駆動アプリケーションに最適な選択肢です。送信波形は、連続位相を持つ1200Hzと2200Hzの正弦波です。AD5700/AD5700-1は、正確なキャリア検出回路を内蔵し、標準のUARTインターフェースを採用しています。アプリケーション
- フィールド・トランスミッタ
- HARTマルチプレクサ
- PLC、DCSのアナログI/Oモジュール
- HARTネットワークへの接続
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

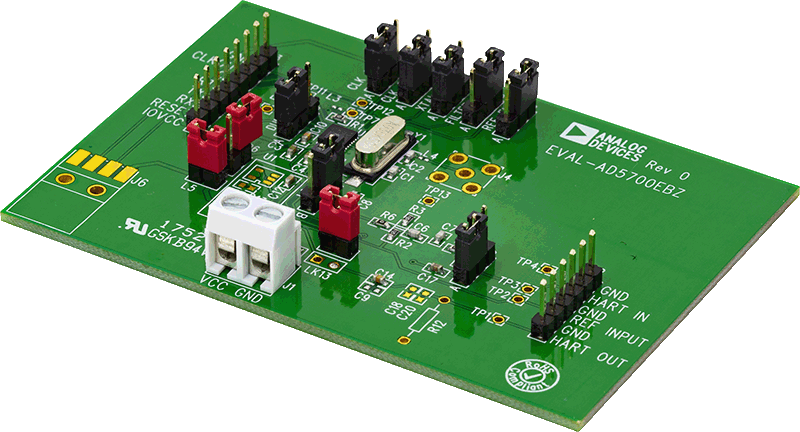

評価キット (1)
参考資料
-
インテリジェントなフィールド計測器――インダストリ4.0を見据えたスマートな設計9/1/2018
-
MS-2528: Power Consumption: A Primary Consideration in Smart Transmitter Design3/28/2018
-
Design Trade-Offs for Loop Powered Transmitters12/1/2015
-
HART に有効な4 MA ～ 20 MA 入力での最適な回路設計10/1/2015
-
Power Consumption: a Primary Consideration in Smart Transmitter Design12/1/2014
-
Power Limitations of Loop-Powered Smart Transmitters4/1/2013
-
HART対応の通信ネットワークを構築する方法、低消費電力／小型／フレキシブルなモデムICを活用する10/1/2012 アナログ・ダイアログ
