AD5420

D/Aコンバータ、16ビット、シングル・チャンネル、シリアル入力、4mA-20mA電流源出力、HARTとの接続機能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.00

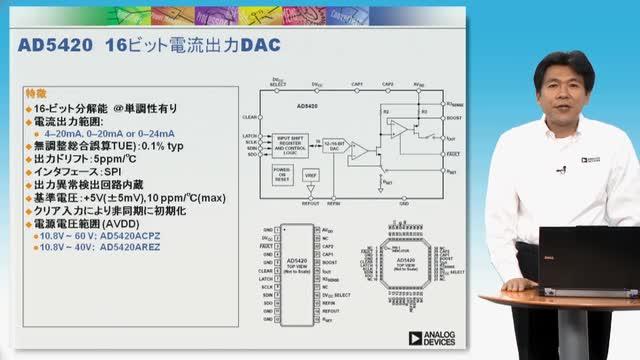

特長
  • 16ビット分解能でモノトニシティ保証
  • 電流出力範囲:4-20mA、0-20mA、0-24mA
    • 総合未調整誤差(TUE):±0.01%
    • 出力ドリフト:±3ppm/℃
  • 柔軟なシリアル・デジタル・インターフェース
  • 出力障害検出機能内蔵
  • リファレンス電圧を内蔵(10ppm/℃max)
  • 出力電流のフィードバック/モニタ機能
  • 非同期クリア機能
  • 電源電圧(AVDD )範囲:
    • 0.8V~40V:AD5410AREZ/AD5420AREZ
    • 10.8V~60V:AD5410ACPZ/AD5420ACPZ
  • 出力ループのコンプライアンス電圧:AVDD-2.5V
  • 温度範囲:-40℃~+85℃
  • 24ピンTSSOPおよび40ピンLFCSPパッケージ
製品概要
show more Icon

AD5410/AD5420は低価格、高精度の全機能内蔵の12/16ビットコンバータで、工業用プロセス・コントロール・アプリケーションの要求を満たすように設計された、プログラマブル電流源出力を備えています。出力の電流範囲は、4mA-20mA、0mA-20mAあるいは0mA-24mAの全体に渡る範囲のいずれかにプログラムすることができます。出力はオープン回路での保護がされており、1Hのインダクティブ負荷をドライブすることができます。これらの製品は、電源電圧範囲10.8V~40V(AD5410AREZ/AD5420AREZ)または10.8V~60V(AD5410ACPZ/AD5420ACPZ)での動作が仕様規定されています。出力ループのコンプライアンス電圧は0V~AVDD-2.5Vとなっています。

柔軟なシリアル・インターフェースはSPI、MICROWIRE™、QSPI™、DSP互換で、絶縁アプリケーションで必要なデジタル絶縁を最小とする3線モードで動作させることができます。これらの製品はまた、既知の状態でデバイスがパワー・アップされるようなパワー・オン・リセット機能と、出力が選択された電流範囲の最小値に設定される非同期のCLEARピンを備えています。

これら製品の出力誤差は標準で±0.01%FSRとなっています。

アプリケーション

  • プロセス・コントロール
  • アクチュエータ制御
  • PLC
  • HART ネットワーク接続

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5420ACPZ-REEL
  • HTML
  • HTML
AD5420ACPZ-REEL7
  • HTML
  • HTML
AD5420AREZ
  • HTML
  • HTML
AD5420AREZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

9 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

9 13, 2017

- 16_0077

arrow down

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-AD5420

AD5420 Evaluation Board

zoom

EVAL-AD5420

AD5420 Evaluation Board

AD5420 Evaluation Board

製品の詳細

The evaluation board can be used as a standalone board, with control coming from an external DSP or microcontroller, or it can be connected to a PC via USB interface. Software is provided that can be used to program the registers of the AD5420 via the USB interface to the PC.


Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 2

完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0270

完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

CN0270

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • HART 準拠
  • 4mA から 20mA
  • 業界最小の消費電力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1089 kB

電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0278

電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

CN0278

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 完全なHART準拠のソリューション
  • 4mA~20mA
  • 業界最小の消費電力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1125 kB
