AD5410

製造中

D/Aコンバータ、12ビット、シングル・チャンネル、シリアル入力、4mA-20mA電流源出力、HARTとの接続機能

データシート (Rev. K)

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$4.95

Viewing:

製品の詳細

12ビット分解能でモノトニシティ保証
電流出力範囲：4-20mA、0-20mA、0-24mA
総合未調整誤差（TUE）：±0.01% FSR（typ）
出力ドリフト：±3ppm/℃ FSR（typ）
柔軟なシリアル・デジタル・インターフェース
出力障害検出機能内蔵
リファレンス電圧を内蔵（10ppm/℃max）
非同期クリア機能
出力電流のフィードバック／モニタ機能
電源電圧（AV_DD）範囲：
- 10.8V～40V：AD5410AREZ/AD5420AREZ
- 10.8V～60V：AD5410ACPZ/AD5420ACPZ
出力ループのコンプライアンス電圧：AV_DD－2.5V
温度範囲：－40℃～＋85℃
24ピンTSSOPおよび40ピンLFCSPパッケージ

製品モデル: 4
1Ku当たりの価格: 最低価格：$4.95

ドキュメント

データシート 2

AD5410/AD5420: Single-Channel, 12-/16-Bit, Serial Input, 4 mA to 20 mA, Current Source DAC, HART Connectivity Data Sheet (Rev.K) 01/25/2024

AD5410/AD5420: 1チャンネル、12/16ビット、シリアル入力 4mA～20mA電流源DAC (Rev.B) 06/16/2008

アプリケーション・ノート 1

AN-1242: Simplified 12-Bit, 4 mA-to-20 mA Output Solution Using the AD5410 Current Source DAC 09/04/2024

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5410ACPZ-REEL	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5410ACPZ-REEL7	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5410AREZ	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5410AREZ-REEL7	24-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

6 26, 2023 - 23_0025 Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
		PCN23_0025_Form Material_Report Package Outline Drawing Qualification Results Summary
AD5410ACPZ-REEL	製造中
AD5410ACPZ-REEL7	製造中
9 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
		PCN16_0077_Form Material_Report Detailed Parts List Detailed Parts List Package Outline Drawing Detailed Change Description Qualification Results Summary
AD5410ACPZ-REEL	製造中
AD5410ACPZ-REEL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
HART インターフェース・ソリューション 2
AD5700	製造中	低消費電力HARTモデム
AD5700-1	製造中	高精度発振器内蔵の低消費電力HARTモデム
isoPower 3
ADUM5401	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
ADUM5402	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）

ADUM5403	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：1/3）
USBアイソレータ 1
ADUM4160	製造中	USBアイソレータ、フル / ロー・スピード
シリーズ電圧リファレンス 3
ADR425	製造中	リファレンス電圧、超高精度低ノイズ5.00V XFET®
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
ADR445	製造中	電圧リファレンス、出力電圧5.0V、LDO型 XFET^®、超低ノイズ、電流シンク / ソース機能付き
スタンダード・デジタル･アイソレータ 5
ADUM7440	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7441	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7442	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM1400	製造中	4チャンネル・デジタル・アイソレータ（4/0チャンネル方向性）
ADUM1200	製造中	デジタル・アイソレータ、デュアル・チャンネル（2/0チャンネル方向）

製品モデル	製品ライフサイクル	詳細
AD5755-1	製造中	D/Aコンバータ、16ビット、4-20mA&電圧出力、クワッド・チャンネル、シリアル入力、ダイナミック・パワー制御、HART信号の接続機能

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

評価用キット

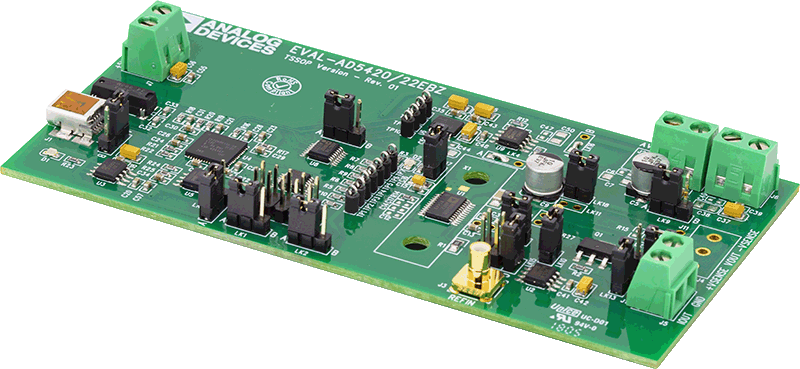

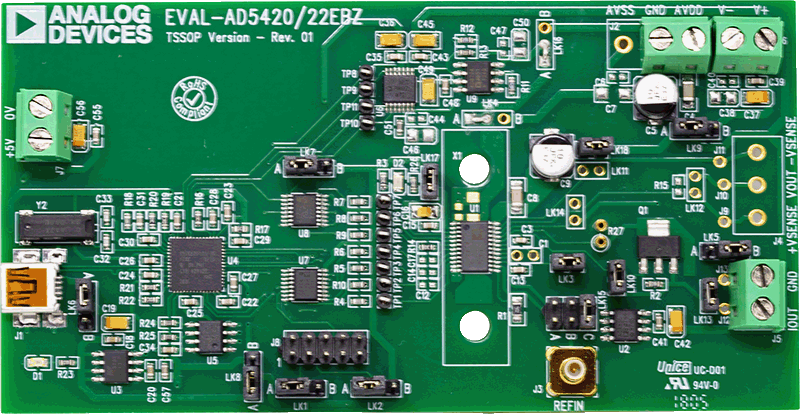

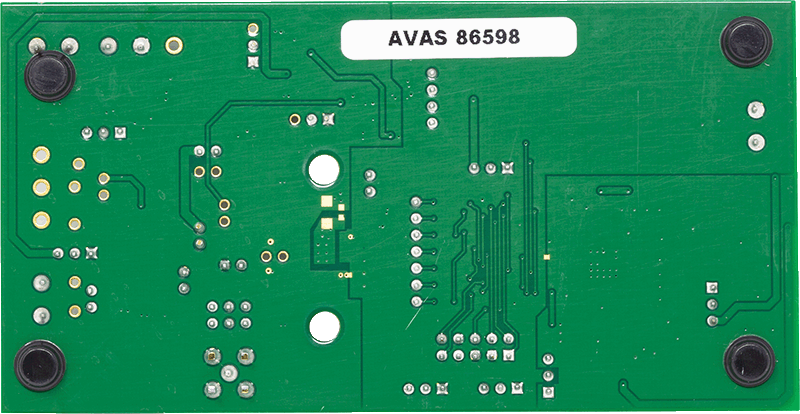

AD5420 Evaluation Board

今すぐ購入詳細を表示

製品詳細

The evaluation board can be used as a standalone board, with control coming from an external DSP or microcontroller, or it can be connected to a PC via USB interface. Software is provided that can be used to program the registers of the AD5420 via the USB interface to the PC.

Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

資料

UG-441: Evaluating the AD5420 Single-Channel, 16-Bit, Serial Input, Current Source DAC
2012/07/18

ソフトウェア

AD5420 Evaluation Software
355439 kB
