製品概要
機能と利点
- 超低パワーの動作：
動作電圧：3.3V（typ）、
リフレッシュ・イネーブル時のチャンネルあたりの静止時電流：5.6μA、
リフレッシュ・ディスエーブル時のチャンネルあたりの静止時電流：0.3μA、
チャンネルあたりの動作時電流：148μA/Mbps - 動作電圧：2.5V（typ）、
リフレッシュ・イネーブル時のチャンネルあたりの静止時電流：3.4μA、
リフレッシュ・ディスエーブル時のチャンネルあたりの静止時電流：0.1μA、
チャンネルあたりの動作時電流：117μA/Mbps
- 小型16ピンQSOPと20ピンSSOPパッケージ
- 双方向通信
- 最大データ･レート（NRZ）：2Mbps
- 高温動作：125℃
- 高いコモン・モード過渡電圧耐性：>25kV/μs
- デュアル・チャンネル製品も入手可能
- 詳細はデータシートをご参照ください。
製品概要
ADuM1441はアナログ・デバイセズのiCoupler®技術を採用した、デフォルト・ハイレベルで3/1チャンネル方向性のマイクロパワー、4チャンネル・デジタル・アイソレータです。（デュアル・チャンネル版の製品も入手可能です。）これらのアイソレーション・デバイスは、高速CMOSと中空コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラー・デバイスやその他の集積化カプラーなどの置換品より優れた性能特性を提供します、一方その他入手可能なアイソレーション製品では最小の消費電力を実現します。ENX信号は、内部でのリフレッシュをディスエーブルする、この場合の合計静止時電流は1μA以下となり、ために使うことができます。
クワッド、2.5kV、デジタル・アイソレーション製品のADuM1440 / ADuM1441 / ADuM1442 / ADuM1445 / ADuM1446 / ADuM1447ファミリーは小型16ピンQSOPと20ピンSSOPにパッケージされています。16ピン・ワイドのSOICパッケージの多くの4チャンネル・アイソレータと違って、ADuM1440 / ADuM1441 / ADuM1442 / ADuM1445 / ADuM1446 / ADuM1447は、約70％のボード面積しか占有せずに、しかも並外れた高いアイソレーション電圧を備えており、ULやCSA規格（ペンディング）のような規格要求に適合します。省スペース占有に加えて、ADuM1440 / ADuM1441 / ADuM1442 / ADuM1445 / ADuM1446 / ADuM1447は2.25Vまで低い電源電圧で動作します。 低消費電力にもかかわらず、ADuM1440 / ADuM1441 / ADuM1442 / ADuM1445 / ADuM1446 / ADuM1447の全てのモデルは、非常に低いパルス幅歪（8ns未満）を提供します。さらに、全てのモデルは入力グリッチ・フィルタを備えており、外来からのかく乱ノイズに対して保護されます。

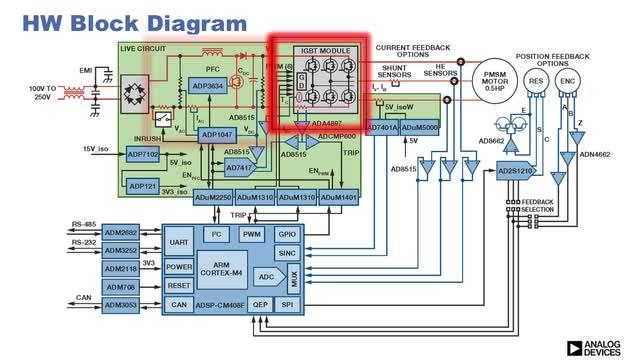

アプリケーション
- 汎用の低パワー・マルチチャンネル・アイソレーション
- 1MHz、低消費のSPIインターフェース
- 4mA～20mAのループ電源プロセス制御
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
