ADUM5010

絶縁型DC/DCコンバータ、2.5kV rms

参考データシート：日本語
Rev. A
icon-recommended 製造中
トップへ
Datasheet
参考データシート：日本語 Rev. A
最新英語版 Rev. A
データシートご利用上の注意
ユーザ・ガイド
1 すべてを表示
IBIS Models
1 すべてを表示
参考回路：英語版
1 すべてを表示

製品概要

機能と利点

  • isoPower™を内蔵した絶縁型DC/DCコンバータ
  • 安定化された3.15Vまたは5.25V出力
  • 最大150mWの出力パワー
  • 5mm沿面距離を備えた20ピンSSOPパッケージを採用
  • 高温動作：105°C
  • 高いコモンモード過渡電圧耐性：25kV/µs以上
  • 詳細はデータシートをご参照ください。

製品概要

ADuM5010は、集積化された絶縁型DC/DCコンバータです。アナログ・デバイセズのiCoupler®技術をベースとしたDC/DCコンバータは、3.15V～5.25V間で調整可能で、安定化され、絶縁された出力電圧を提供します。入力の供給電圧は、必要とする出力より若干低い電圧からかなり高い電圧まで範囲とすることができます。

iCouplerチップ・スケールのトランス技術が、ロジック信号の絶縁およびDC/DCコンバータの磁気部品として使われています。結果として、小型なトータル絶縁ソリューションが実現します。


アプリケーション

  • パワーサプライのスタートアップ・バイアス、ゲート・ドライバ
  • 絶縁センサー・インターフェース
  • 工業用PLC

製品カテゴリ

マーケット＆テクノロジー

類似製品 Click to see all in Parametric Search

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

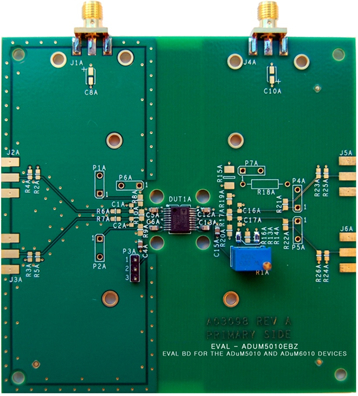

評価キット (1)
