ADuM5020

低放射の 500 mW 絶縁型 DC/DC コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.64
特長
  • isoPower 内蔵の絶縁型 DC/DC コンバータ
  • 出力電流:100mA(ADuM5020)
  • 出力電流:60mA(ADuM5028)
  • 2 層基板に対する最大負荷状態で CISPR22 クラスB 放射制限に適合
  • 最小沿面距離 7.8 mm の 16 ピン SOIC パッケージ
  • 最小沿面距離 8.3 mm の 8 ピン SOIC_IC パッケージ
  • 高温動作: 最高 125 °C
  • 安全性と規制に対する認定
    • UL 認定(申請中)
      • 1 分間で 3000 V rms、UL 1577 規格に準拠
    • CSA Component Acceptance Notice 5A(申請中)
    • VDE 適合性認定(申請中)
      • VDE V 0884-10
      • VIORM = 565 V ピーク
    • GB4943.1-2011 に準拠する CQC 認定(申請中)
製品概要
show more Icon

ADuM5020 は isoPower® 内蔵の絶縁型 DC/DC コンバータです。 アナログ・デバイセズの iCoupler® 技術をベースにした DC/DC コンバータは、絶縁された安定化電源となります。フェライト・ビーズを使用した 2 層プリント基板(PCB)の負荷が最大の状態で CISPR22 クラスB 放射制限を満たします。

ADuM5020 を使用することで、500 mW アプリケーションにおいて絶縁型 DC/DC コンバータを設計および構築する必要がなくなります。 また、iCoupler チップ・スケール・トランス技術を DC/DC コンバータの磁気部品に採用し、 小型の絶縁ソリューションとなっています。

ADuM5020 は、16 ピン・ワイドボディ SOIC_IC パッケージを採用した絶縁型 DC/DC コンバータ です。

アプリケーション

  • RS-485/RS-422/CAN トランシーバー用電源
  • 電源スタートアップ・バイアスとゲート・ドライブ
  • 絶縁センサー・インターフェース
  • 産業用 PLC

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

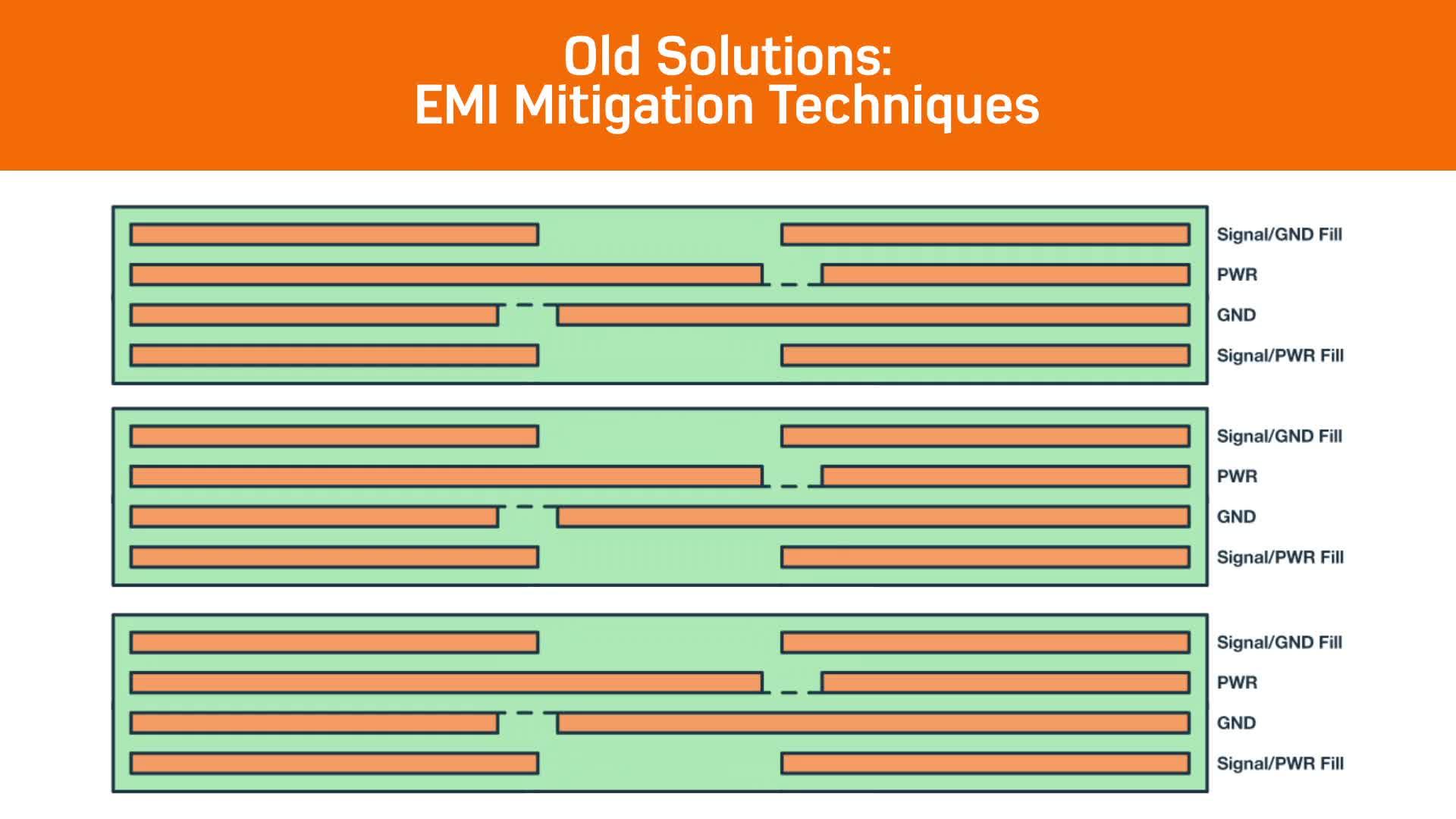

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM5020-3BRWZ
  • HTML
  • HTML
ADUM5020-3BRWZ-RL
  • HTML
  • HTML
ADUM5020-5BRWZ
  • HTML
  • HTML
ADUM5020-5BRWZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

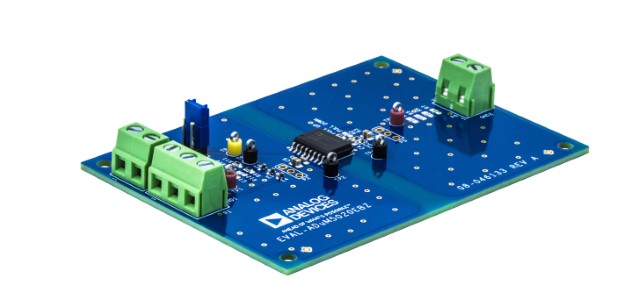

EVAL-ADuM5020

ADuM5020 評価用ボード

zoom

EVAL-ADuM5020

ADuM5020 評価用ボード

ADuM5020 評価用ボード

機能と利点

  • ADuM5020 と、isoPower 内蔵の絶縁型 DC/DC コンバータ
  • 低放射の 2 層基板、CISPR22/EN55022 クラスB に適合
  • 6 V ~ 9 V 電源オンボード LDO、ADuM5020 VDDP ピンに 5 V を供給
  • 5 V 入力動作、 5 V または 3.3 V 出力動作
  • 以下にスクリュー端子コネクタを提供します。
    • 6 V ~ 9 V の電源
    • 5 V の直接電源
    • ボード外 PDIS 制御
    • 絶縁型出力電源

製品の詳細

EVAL-ADUM5020EBZ を使用することで、ADuM5020 絶縁電源ソリューションを評価できます。 ADuM5020 を使用することで、500 mW アプリケーションにおいて絶縁型 DC/DC コンバータを設計および構築する必要がなくなります。 また、iCoupler® チップ・スケール・トランス技術を DC/DC コンバータの誘導性部品に採用し、 小型の絶縁ソリューションとなっています。

アナログ・デバイセズの iCoupler 技術をベースにした ADuM5020 DC/DC コンバータは、絶縁された安定化電源となります。フェライト・ビーズを使用した 2 層プリント基板(PCB)の負荷が最大の状態で、CISPR22/EN55022 クラスB の放射制限を十分に満たします。 表 1 に、使用可能な供給電圧と関連する出力電流レベルを示します。

ADuM5020 または ADuM6020 の詳細な仕様については、アナログ・デバイセズから入手できる ADuM5020 または ADuM6020 データシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 3

Figure 1. CN0565 Simplified Block Diagram

Electrical Impedance Tomography Measurement System

zoomopens a dialog

CN0565

Electrical Impedance Tomography Measurement System

CN0565

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Electrical Impedance Tomography Measurement System

機能と利点

  • Up to 24 Input Electrodes, Software Selectable
  • 2-wire or 4-wire Electrode Configuration Supported
  • Real and Imaginary Measurements up to 200 kHz
  • Open Source Image Recreation Algorithms
  • Isolated Power and Digital Domains from the Host
  • Arduino Form Factor Compatible
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

6.37 M

Simplified Circuit Diagram for EVAL-CN0422-EBZ

Galvanic Isolation of the HDMI 1.3a Protocol Using iCoupler® Isolation Technology

zoomopens a dialog

CN0422

Galvanic Isolation of the HDMI 1.3a Protocol Using iCoupler® Isolation Technology

CN0422

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Galvanic Isolation of the HDMI 1.3a Protocol Using iCoupler® Isolation Technology

機能と利点

  • Support HDMI 1.3 at 720p/60Hz
  • 2500V Galvanic Isolation
  • Powered through USB
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.55 M

USB Cable Isolator Circuit

Universal Serial Bus (USB) Peripheral Isolator Circuit

zoomopens a dialog

CN0419

Universal Serial Bus (USB) Peripheral Isolator Circuit

CN0419

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Universal Serial Bus (USB) Peripheral Isolator Circuit

機能と利点

  • USB 2.0 Compliant
  • Choose between Full Speed or Low Speed with the flip of a switch
  • Isolated power provided to the USB peripheral
詳細なリファレンス・デザインを表示 external link

使用製品 2

設計および組み込みツール

pdf icon

ZIP

1.92 M
