AD5421

D/Aコンバータ、16ビット、シリアル入力、4mA～20mA出力、ループ給電

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.I)

pdf

5 6, 2010 ellipse 日本語

AD5421: シリアル入力、ループ給電の4 mA～20 mA、16ビットDAC (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 1135 kB
Documentation すべてのドキュメントを表示
IBISモデル AD5421TSSOP Download

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$5.97
特長
  • 16ビットの分解能と単調性
  • ピン選択可能なNAMUR 準拠レンジ
    • 4mA～20mA
    • 3.8mA～21mA
    • 3.2mA～24mA
  • NAMUR準拠のアラーム電流
    • ダウンスケール・アラーム電流＝3.2mA
    • アップスケール・アラーム電流＝22.8mA / 24mA
  • 総合未調整誤差（TUE）：最大0.05％
  • INL誤差：最大0.0035％ FSR
  • 出力温度係数：3ppm/℃（typ）
  • 静止電流：最大300μA
  • シュミット・トリガ入力付きの柔軟なSPI互換シリアル・デジタル・インターフェース
  • FAULTピンまたはアラーム電流で故障を表示
  • 各書き込みサイクルで故障レジスタから自動リードバック
  • スルーレート制御機能
  • ゲイン調整レジスタとオフセット調整レジスタ
  • 内蔵リファレンス電圧の温度係数：最大4ppm/°C
  • 選択可能な安定化電圧出力
  • ループ電圧範囲：5.5V〜52V
  • 温度範囲： −40°C〜+105°C
  • TSSOPおよびLFCSPパッケージ
製品概要
show more Icon
AD5421は、工業用制御業界でスマート・トランスミッタ・メーカーのニーズを満たすようにデザインされたループ給電による4mA～20mAのD/Aコンバータ（DAC）です。このDACは、小型TSSOPパッケージとLFCSPパッケージを採用した高精度、全機能内蔵、低価格ソリューションを提供します。

AD5421には、自分自身とトランスミッタ内のその他のデバイスに電源を供給するために使用する安定化電圧出力があります。このレギュレータは安定化した1.8V～12Vの出力電圧を供給します。また、AD5421は1.22Vと2.5Vのリファレンス電圧も内蔵しているため、ディスクリート・レギュレータとリファレンス電圧が不要になります。

AD5421は規定性能を低下させることなく、標準HART® FSKプロトコル通信回路と組み合わせて使用することができます。高速シリアル・インターフェースは30MHzで動作できるため、一般的に使用されているマイクロプロセッサやマイクロコントローラとSPI互換の3線式インターフェースを介したシンプルな接続が可能です。

AD5421では16ビットの単調性が保証されています。typ値として0.0015％の積分非直線性、0.0012％のオフセット誤差、0.0006％のゲイン誤差を提供します。

AD5421は28 ピンTSSOPパッケージと32ピンLFCSPパッケージを採用し、－40℃～＋105℃の拡張工業用温度範囲で仕様が規定されています。

アプリケーション

  • 工業用プロセス制御
  • 4mA～20mAのループ給電トランスミッタ
  • スマート・トランスミッタ
  • HARTネットワークの接続機能

Show More Arrow image
file データシートを表示 (Rev.I)
Documentation すべてのドキュメントを表示
IBISモデル AD5421TSSOP Download

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$5.97
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5421

資料

11
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • アプリケーション・ノート
  • 技術記事
  • ユーザ・ガイド
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 02/01/2011
English

AD5421: 16-Bit, Serial Input, Loop-Powered, 4 mA to 20 mA DAC Data Sheet (Rev.I)

PDFファイルを開く

redirect
3039 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 05/06/2010
日本語

AD5421: シリアル入力、ループ給電の4 mA～20 mA、16ビットDAC (Rev.A)

PDFファイルを開く

redirect
1135 kB
download

PDFをダウンロード

アプリケーション・ノート

4

PDF Vector

pdf

更新 02/14/2015
English
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA–20 mA DAC Using the 20C15 HART Modem (Rev.B) redirect icon

49 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 09/29/2009
中国語
AN-534: 采用20C15* HART调制解调器为路供电型4mA–20mA DAC AD421增添HART®性能 (Rev.A) redirect icon

244 kB

download

PDFをダウンロード

PDF Vector

HTML

更新 10/30/2020
English
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA to 20 mA DAC Using the AD5700 HART Modem redirect icon

PDF Vector

HTML

更新 07/01/2014
English
AN-1312: Applying the ADE7912/ADE7913 to 4 mA to 20 mA DC Measurements redirect icon

技術記事

2

PDF Vector

PDF

更新 02/08/2024
English
MS-2528: Power Consumption: A Primary Consideration in Smart Transmitter Design redirect icon

516.51 K

download

PDFをダウンロード

PDF Vector

PDF

更新 05/08/2015
中国語
MS-2528：功耗：智能发射器设计中的首要考虑因素 redirect icon

2.06 M

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

pdf

更新 03/15/2011
English
UG-250: Evaluation Board for 16-Bit, Serial Input, Loop-Powered 4 mA to 20 mA DAC redirect icon

540 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/15/2011
日本語
UG-250: シリアル入力、 4 mA～20 mA ループ給電 16 ビットDAC の評価用ボード redirect icon

769 kB

download

PDFをダウンロード

よく聞かれる質問

1

PDF Vector

HTML

更新 03/20/2018
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 8
show more Icon

データシート 2

AD5421: 16-Bit, Serial Input, Loop-Powered, 4 mA to 20 mA DAC Data Sheet (Rev.I)
AD5421: シリアル入力、ループ給電の4 mA～20 mA、16ビットDAC (Rev.A)

ユーザ・ガイド 1

UG-250: シリアル入力、 4 mA～20 mA ループ給電 16 ビットDAC の評価用ボード

アプリケーション・ノート 3

AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA–20 mA DAC Using the 20C15 HART Modem (Rev.B)
AN-534: Adding HART® Capability to the AD421, Loop-Powered 4 mA to 20 mA DAC Using the AD5700 HART Modem
AN-1312: Applying the ADE7912/ADE7913 to 4 mA to 20 mA DC Measurements

技術記事 1

MS-2528: Power Consumption: A Primary Consideration in Smart Transmitter Design

よく聞かれる質問 1

FAQ

リファレンス設計 2

CN-0267：HART インターフェースを備えたフル機能の4 MA～20 MA ループ電源フィールド計測器
CN-0382: 低消費電力の高精度 24 ビット・シグマ・デルタ A/D コンバータを使用した絶縁型 4 mA ～ 20 mA/HART 工業用温度および圧力トランスミッタ

ソリューション・カタログ 1

Digital to Analog Converters ICs Solutions Bulletin, Volume 11, Issue 5

デバイス・ドライバ 2

AD5421 IIO DAC Linux Driver
AD5421 GitHub no-OS Driver Source Code

Analog Dialogue 1

HART対応の通信ネットワークを構築する方法、低消費電力／小型／フレキシブルなモデムICを活用する

ビデオ

1

Thumbnail Image

ビデオ

2011-01-20

03:22

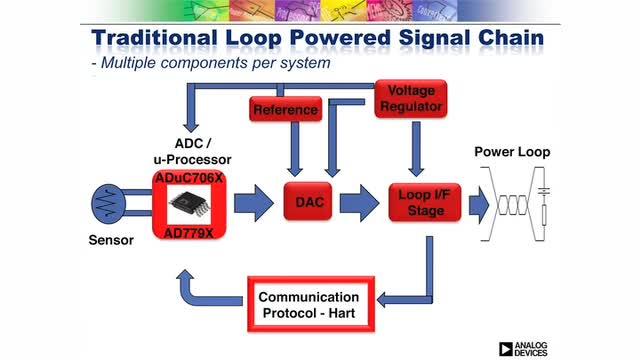

AD5421: 16-bit 4mA to 20mA Loop Powered DAC

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5421ACPZ-REEL7 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421BCPZ-REEL7 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421BREZ 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421BREZ-REEL 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421BREZ-REEL7 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421CREZ 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421CREZ-RL 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5421CREZ-RL7 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

Assembly Transfer of Select LFCSP Products to ASE Korea

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

pdf

PCN16_0230_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

Detailed Change Description

pdf

Qualification Results Summary

external-icon

5 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

pdf

PCN13_0231_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Report Summary

external-icon

12 19, 2011

- 11_0205

AD5421 Minor Metal Mask Edit

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

AD5421BREZ

製造中

AD5421BREZ-REEL

製造中

AD5421BREZ-REEL7

製造中

AD5421CREZ

製造中

AD5421CREZ-RL

製造中

AD5421CREZ-RL7

製造中

pdf

PCN11_0205_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

arrow down

Assembly Transfer of Select LFCSP Products to ASE Korea

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

pdf

PCN16_0230_Form

external-icon

xls

Material_Report

Download
Detailed Change Description
Detailed Change Description

pdf

Qualification Results Summary

external-icon
5 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

pdf

PCN13_0231_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Report Summary

external-icon
12 19, 2011

- 11_0205

arrow down

AD5421 Minor Metal Mask Edit

AD5421ACPZ-REEL7

製造中

AD5421BCPZ-REEL7

製造中

AD5421BREZ

製造中

AD5421BREZ-REEL

製造中

AD5421BREZ-REEL7

製造中

AD5421CREZ

製造中

AD5421CREZ-RL

製造中

AD5421CREZ-RL7

製造中

pdf

PCN11_0205_Form

external-icon

xls

Material_Report

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

HART インターフェース・ソリューション2
AD5700
popup image
Cart

製造中

低消費電力HARTモデム

AD5700-1
popup image
Cart

製造中

高精度発振器内蔵の低消費電力HARTモデム

isoPower3
ADUM5401
popup image
Cart

製造中

デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）

ADUM5402
popup image
Cart

製造中

デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）

ADUM5403
popup image
Cart

製造中

デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：1/3）

USBアイソレータ1
ADUM4160
popup image
Cart

製造中

USBアイソレータ、フル / ロー・スピード

シリーズ電圧リファレンス3
ADR421
popup image
Cart

製造中

リファレンス電圧、超高精度低ノイズ2.500V XFET®

ADR431
popup image
Cart

製造中

電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き

ADR441
popup image
Cart

製造中

電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き

スタンダード・デジタル･アイソレータ7
ADUM7440
popup image
Cart

製造中

デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性

ADUM7441
popup image
Cart

製造中

デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性

ADUM7442
popup image
Cart

製造中

デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性

ADUM1400
popup image
Cart

製造中

4チャンネル・デジタル・アイソレータ（4/0チャンネル方向性）

ADUM1401
popup image
Cart

製造中

4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）

ADUM1200
popup image
Cart

製造中

デジタル・アイソレータ、デュアル・チャンネル（2/0チャンネル方向）

ADUM1201
popup image
Cart

製造中

デジタル・アイソレータ、デュアル・チャンネル（1/1チャンネル方向）

評価用キット

評価用キット 1

reference details image

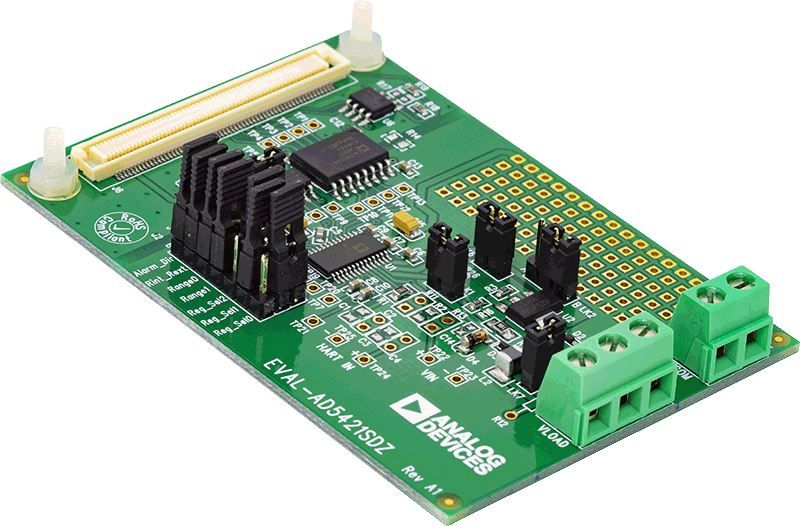

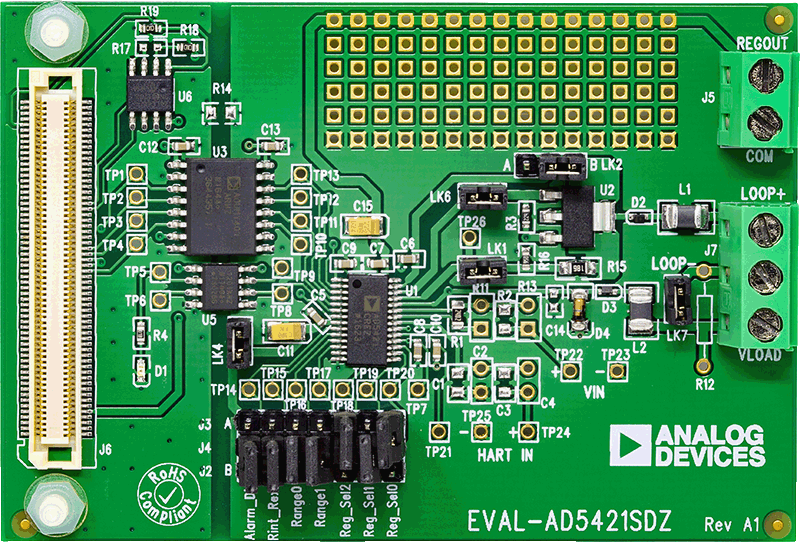

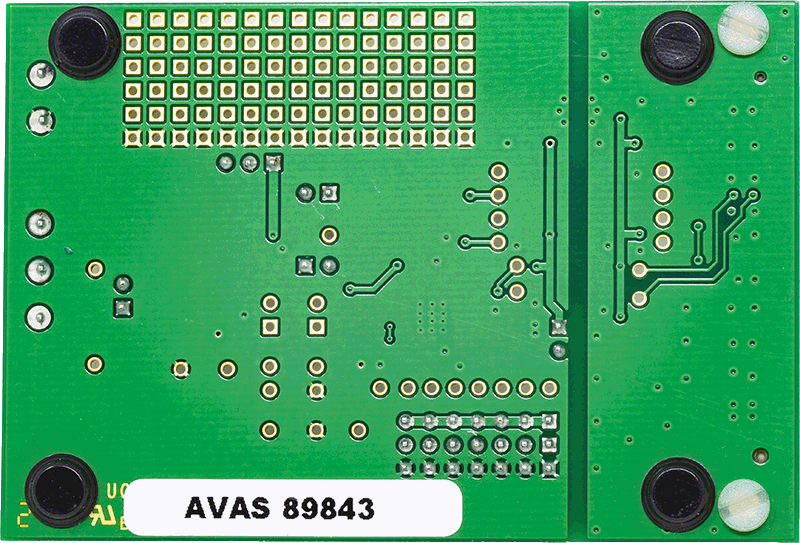

EVAL-AD5421

AD5421 Evaluation Board

zoom

EVAL-AD5421

AD5421 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-AD5421
AD5421 Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

The Evaluation board for the AD5421 contains a SDP-B connection and software allowing the AD5421 to be controlled from a SDP-B board.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.

The Eval-AD5421SDZ board only operates with the SDP-B development board.


資料

pdf icon

pdf

UG-250: シリアル入力、 4 mA～20 mA ループ給電 16 ビットDAC の評価用ボード Download

769 kB

pdf icon

WIKI

AD5421 IIO DAC Linux Driver reference design link

pdf icon

URL

AD5421 GitHub no-OS Driver Source Code reference design link

すべて表示 Arrow image

ソフトウェア

pdf icon

ZIP

AD5421 Evaluation Software Download

553385 kB

評価用キット1

evaluation kit item images

EVAL-AD5421

AD5421 Evaluation Board
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 2

CN0267

HART インターフェースを備えたフル機能の4 MA～20 MA ループ電源フィールド計測器 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0267

HART インターフェースを備えたフル機能の4 MA～20 MA ループ電源フィールド計測器 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

download icon

ダウンロード

 print icon

印刷
CN0267

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART インターフェースを備えたフル機能の4 MA～20 MA ループ電源フィールド計測器 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Complete 4mA to 20mA loop powered field instrument
  • HART compliant interface
  • Registered by HART Communication Foundation (HFC)
  • Low power, small footprint
詳細なリファレンス・デザインを表示 external link

使用製品 6

AD5421 reference design link

AD5700 reference design link

AD5700-1 reference design link

ADUCM360 reference design link

ADuCM362 reference design link

ADuCM363 reference design link

資料

WIKI

AD5421 IIO DAC Linux Driver link icon

すべて表示 Arrow image

設計および組み込みツール

pdf icon

zip

CN0267 Design & Integration Files link icon

936 kB

4 mA to 20 mA, Loop Powered Field Instrument with HART Interface

CN0382

低消費電力の高精度 24 ビット・シグマ・デルタ A/D コンバータを使用した絶縁型 4 mA ～ 20 mA/HART 工業用温度および圧力トランスミッタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0382

低消費電力の高精度 24 ビット・シグマ・デルタ A/D コンバータを使用した絶縁型 4 mA ～ 20 mA/HART 工業用温度および圧力トランスミッタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

download icon

ダウンロード

 print icon

印刷
CN0382

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
低消費電力の高精度 24 ビット・シグマ・デルタ A/D コンバータを使用した絶縁型 4 mA ～ 20 mA/HART 工業用温度および圧力トランスミッタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 絶縁型4 mA ～ 20 mA フィールド計測
  • HART トランスミッタ
  • ループ給電
  • 温度と圧力インプット
詳細なリファレンス・デザインを表示 external link

使用製品 6

AD7124-4 reference design link

AD5421 reference design link

AD5700 reference design link

ADUM1441 reference design link

ADP162 reference design link

ADG5433 reference design link

設計および組み込みツール

pdf icon

ZIP

CN0382 Design & Integration Files link icon

1.33 M

リファレンス・デザイン2

CN0267

HART インターフェースを備えたフル機能の4 MA～20 MA ループ電源フィールド計測器 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

4 mA to 20 mA, Loop Powered Field Instrument with HART Interface

CN0382

低消費電力の高精度 24 ビット・シグマ・デルタ A/D コンバータを使用した絶縁型 4 mA ～ 20 mA/HART 工業用温度および圧力トランスミッタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
リファレンス・デザイン
最新のディスカッション
