ADuCM363

シングル・シグマ・デルタ ADC、ARM Cortex-M3 付き、低消費電力、高精度アナログ・マイクロコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.56
特長
  • ADuCM360/ADuCM361 とピン互換
  • アナログ入出力
    • シングル 24 ビット ADC
    • プログラマブルな ADC 出力レート(3.5 Hz ~ 3.906 kHz)
    • 50 Hz/60 Hz ノイズの同時除去
      • 50 SPS での連続変換モード
      • 16.67 SPS でのシングル変換モード
  • ADC への入力チャンネルを選択する柔軟な入力マルチプレクサ
  • 1 個の 24 ビット・マルチチャンネル ADC(ADC1)
    • 6 つの差動または 12 のシングルエンドの入力チャンネル
    • DAC 監視用の 4 つの内部チャンネル、温度センサー、IOVDD/4、AVDD/4(ADC1 のみ)
    • プログラマブル・ゲイン(1 ~ 128)
    • 入力バッファのオン/オフをサポート時のゲインが 1
    • RMS ノイズ: 52 nV(3.53 Hz)、200 nV(50 Hz)
  • プログラマブルなセンサー励起電流源
  • 高精度電圧リファレンス内蔵
    • ADC が 2 つの外部リファレンス・オプションをサポート
  • シングル 12 ビット電圧出力 DAC
    • 4 mA ~ 20 mA のループ駆動アプリケーション用 NPN モード
  • マイクロコントローラ
    • ARM Cortex-M3 32ビット・プロセッサ
    • シリアル・ワイヤでのダウンロードとデバッグ
    • ウェークアップ・タイマー用内部水晶発振器
    • 8 通りに設定可能な分周器付き16 MHz 発振器
  • メモリ
    • 最大 256 kB のフラッシュ/EE メモリ、24 kB の SRAM
    • シリアル・ワイヤと UART を介したインサーキット・デバッグ/ダウンロード
  • 電源電圧範囲: 1.8 V ~ 3.6 V(最大値)
  • 消費電力、MCU アクティブ・モード
    • コアは 290 μA/MHz を消費
    • コアが 500 kHz で動作するときの総システム消費電流が 1.0 mA(両方の ADC がオン、入力バッファがオフ、PGA のゲインが 4、1 つの SPI ポートがオン、全てのタイマがオン)
  • 消費電力、パワーダウン・モード: 4 μA(ウェークアップ・タイマがアクティブ)
  • 内蔵ペリフェラル
    • 2 つの UART、I2C、2 つの SPI シリアル I/O
    • 16 ビット PWM コントローラ
    • 19 ピン多機能 GPIO ポート
    • 2 個の汎用タイマ
    • ウェークアップ・タイマ/ウォッチドッグ・タイマ
    • マルチチャンネル DMA および割込みコントローラ
      • DMA は両方の SPI チャンネルをサポート
  • パッケージと温度範囲
    • 48 ピン、7 mm × 7 mm LFCSP パッケージ
    • -40 ℃ ~ +125 ℃ の動作で仕様規定
  • 開発ツール
    • 低コストの QuickStart 開発システム
    • サードパーティーのコンパイラおよびエミュレータ・ツールをサポート
  • SIL 認証に対応する複数の診断機能

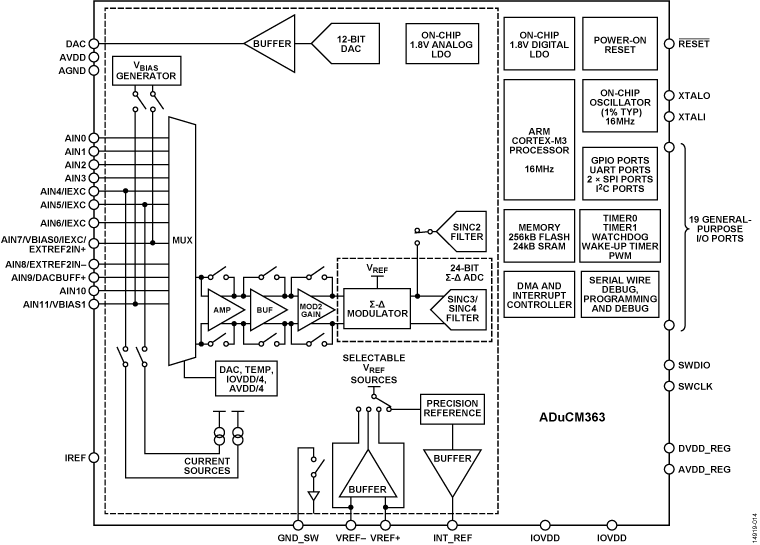

製品概要
show more Icon

ADuCM362/ADuCM363 は高集積の 3.9 kSPS、24 ビット・データ・アクイジション・システムで、デュアルの高性能マルチチャンネル・シグマ・デルタ(Σ-Δ)A/Dコンバータ(ADC)、32 ビット ARM Cortex™-M3 プロセッサ、フラッシュ/EE メモリをシングル・チップに内蔵しています。ADuCM362/ADuCM363 は、有線とバッテリ駆動の両方のアプリケーションで外部高精度センサーと直接インターフェースするように設計されています。ADuCM363 は、24 ビット Σ-Δ ADC が 1 個だけ(ADC1)である以外は、ADuCM362 の全ての機能を備えています。

ADuCM362/ADuCM363 は、32 kHz の発振器と 16 MHz の高周波発振器を内蔵しています。高周波発振器はプログラマブル・クロック分周器に接続され、この分周器からプロセッサ・コア・クロックの動作周波数が生成されます。最大コア・クロック速度は 16 MHz で、この速度は動作電圧や動作温度によって制限されることはありません。

マイクロコントローラのコアは、低消費電力の 32 ビット RISC マシン ARM Cortex-M3 プロセッサで、最大 20 MIPS のピーク性能を提供します。Cortex-M3 プロセッサには柔軟な 11 チャンネルの DMA コントローラが組み込まれており、全ての有線通信ペリフェラル(両方の SPI、両方の UART、I2C)をサポートします。また、最大 256 kB の不揮発性フラッシュ/EE メモリと 24 kB の SRAM も内蔵しています。

アナログ・サブシステムはデュアル ADC で構成されており、それぞれ柔軟な入力マルチプレクサに接続されています。どちらの ADC も、完全差動モードとシングルエンド・モードで動作することができます。内蔵 ADC のその他の機能には、2 個のプログラマブル励起電流源、診断用電流源、入力チャンネルのコモンモード電圧を設定する AVDD_REG/2(900 mV)のバイアス電圧発生器などがあります。ローサイド・グラウンド・スイッチを内蔵しているため、変換と変換の間に外部回路(ブリッジ回路など)をパワーダウンすることができます。アナログ入力と外部リファレンス入力用にオプションの入力バッファを備えています。これらのバッファは、全ての PGA のゲイン設定のためにイネーブルすることができます。

ADC には、sinc2 フィルタと並列接続される Sinc3 フィルタまたはSinc4 フィルタの 2 個の並列フィルタが含まれています。sinc3 フィルタまたは sinc4 フィルタは高精度計測に使われます。sinc2 フィルタは、高速計測と入力信号内のステップ変化の検出に使われます。

これらのデバイスは低ノイズ、低ドリフトのバンドギャップ・リファレンスを内蔵していますが、これらは、レシオメトリック測定構成に 1 つまたは 2 つの外部リファレンス源を受け入れる構成にすることができます。外部リファレンス入力をバッファするためのオプションを備えています。1 チャンネルのバッファ付き電圧出力 DAC も備えています。

ADuCM362/ADuCM363 は様々なペリフェラルを搭載しており、これらはアプリケーションで必要とするマイクロコントローラのソフトウェアの制御下で設定することができます。ペリフェラルには、2 つの UART、I2C、およびデュアル SPI シリアル I/O 通信コントローラ、19 ピン GPIO ポート、2 つの汎用タイマ、ウェークアップ・タイマ、およびシステム・ウォッチドッグ・タイマが含まれています。また、6 出力チャンネルの 16 ビット PWM コントローラも備えています。

ADuCM362/ADuCM363 は、特に低消費電力動作が重要なバッテリ駆動アプリケーションで動作するように設計されています。マイクロコントローラのコアは、290 μA/MHz を消費する(フラッシュ/SRAM の IDD を含む)通常動作モードに設定することができます。両方の ADC がオン(入力バッファがオフ)、PGA のゲインが 4、1 つの SPI ポートがオン、全てのタイマがオンの状態で、1mA の総システム消費電流を実現可能です。

ADuCM362/ADuCM363 は、直接のプログラム制御下で、消費電流がわずか 4 μA の休止モード(内部ウェークアップ・タイマがアクティブ)を含むいくつかの低消費電力動作モードに設定することができます。休止モードでは、外部割込みや内部ウェークアップ・タイマなどのペリフェラルでデバイスを起動できます。このモードにより、デバイスは超低消費電力で動作し、非同期の外部イベントや周期的なイベントに応答することが可能になります。

内蔵ファームウェアは、シリアル・ワイヤ・インターフェース(2 ピン JTAG システム)と UART を介してインサーキット・シリアル・ダウンロードをサポートし、シリアル・ワイヤ・インターフェースを介して非割込み型のエミュレーションもサポートしています。これらの機能は、この高精度アナログ・マイクロコントローラ・ファミリーをサポートする低価格の QuickStart™ 開発システムに組み込まれています。

このデバイスは 1.8 V ~ 3.6 V の外部電源で動作し、-40 ℃ ~ +125 ℃ の工業用温度範囲で仕様規定されています。

アプリケーション

  • 工業用自動制御およびプロセス制御
  • インテリジェント高精度センシング・システム
  • 4 mA ~ 20 mA のループ駆動スマート・センサー・システム
  • 医療用機器、患者モニタリング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUCM363BCPZ128
  • HTML
  • HTML
ADUCM363BCPZ128RL7
  • HTML
  • HTML
ADUCM363BCPZ256
  • HTML
  • HTML
ADUCM363BCPZ256RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

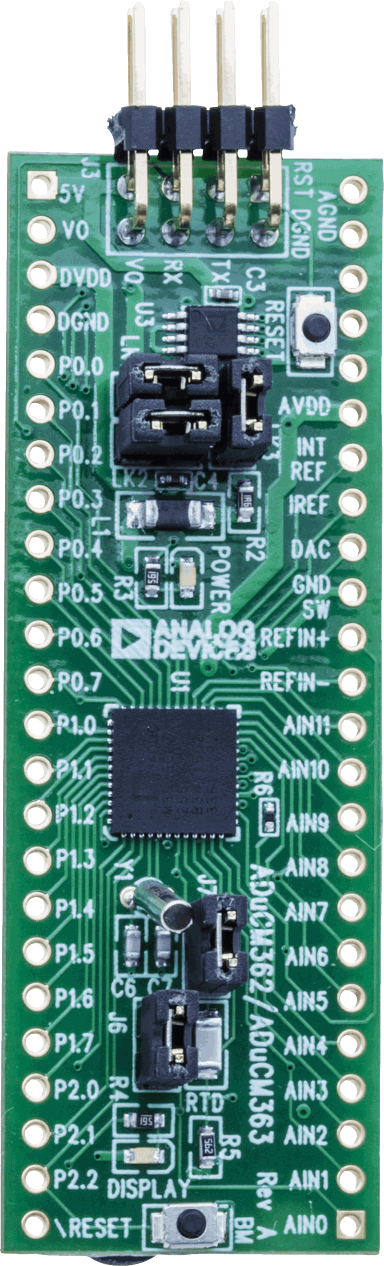

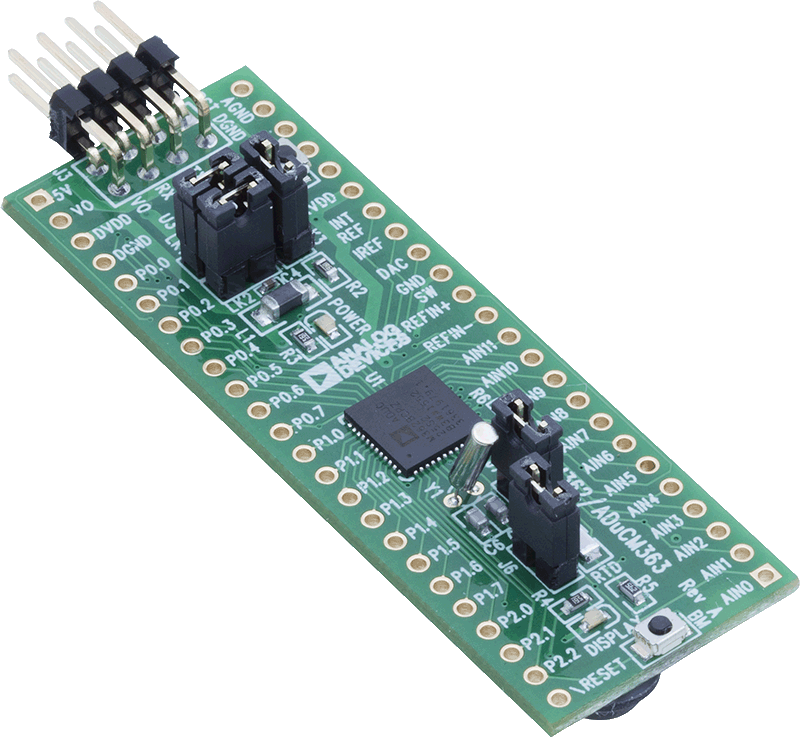

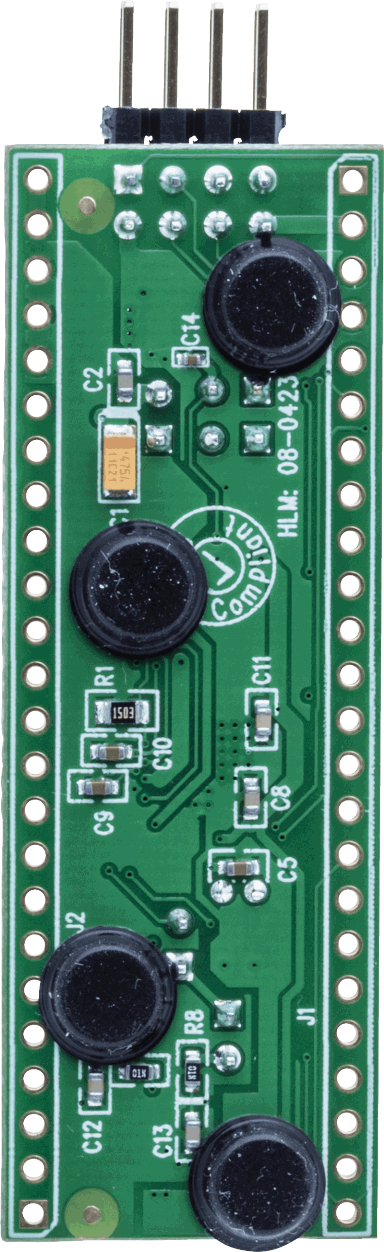

EVAL-ADuCM362-ADuCM363

ADuCM362 and ADuCM363 Evaluation Board

zoom

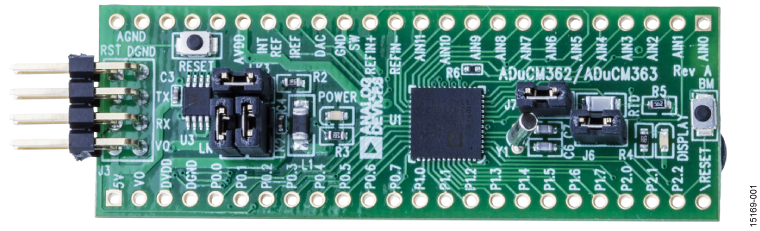

EVAL-ADuCM362-ADuCM363

ADuCM362 and ADuCM363 Evaluation Board

ADuCM362 and ADuCM363 Evaluation Board

機能と利点

  • ADuCM362/ADuCM363 evaluation board
  • 2 power supply options: 5 V from a USB port connected to the Segger J-Link OB emulator or 1.8 V to 3.6 V from an external power supply
  • On-board resistance temperature detector (RTD) for temperature measurements
  • Access to all analog and digital pins
  • Power and general-purpose LEDs
  • Reset and download push-buttons
  • 8-pin connector to the Segger J-Link OB emulator
  • 32.768 kHz external crystal

製品の詳細

The ADuCM362/ADuCM363 development system allows evaluation of ADuCM362 or ADuCM363 silicon. This quick start guide introduces the support features and tools supplied with the ADuCM362/ADuCM363 evaluation kit. In addition, this guide describes how to connect the evaluation hardware.

The getting started guide works as a tutorial, providing instructions on how to download third party evaluation software tools. Instructions are also provided on how to load code examples supplied with the software tools.

The ADuCM362 is a fully integrated, 4 kSPS, 24-bit data acquisition system that incorporates dual, high performance multichannel sigma-delta (Σ-Δ) analog-to-digital converters (ADCs), a 32-bit ARM® Cortex®-M3 processor, and Flash/EE memory on a single chip.

The ADuCM362 is designed for direct interfacing to external precision sensors in both wired and battery-powered applications. The ADuCM363 contains all the features of the ADuCM362 except for the ADC0, which is removed.

This guide gives users the ability to generate and download user code for use in unique end system requirements.

Complete specifications for the ADuCM362/ADuCM363 are provided in the ADuCM362/ADuCM363 data sheet and should be consulted in conjunction with this user guide when using the evaluation board.

リファレンス・デザイン 7

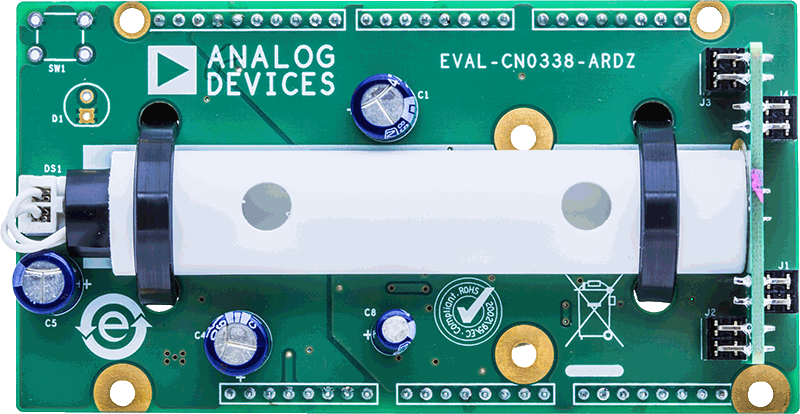

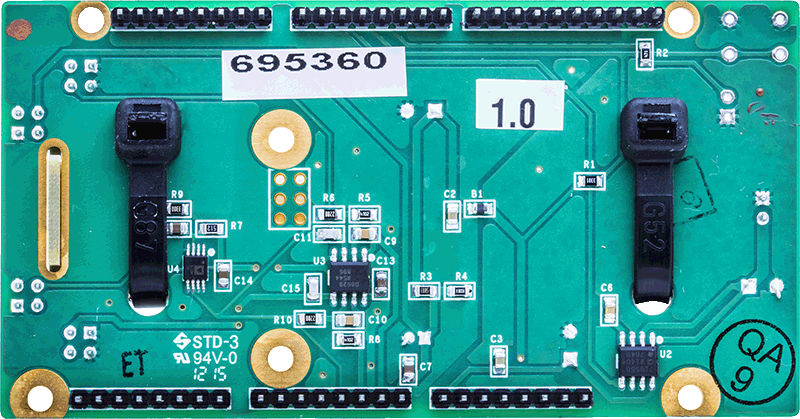

NDIR Gas Sensing Circuit

NDIR Thermopile-Based Gas Sensing Circuit

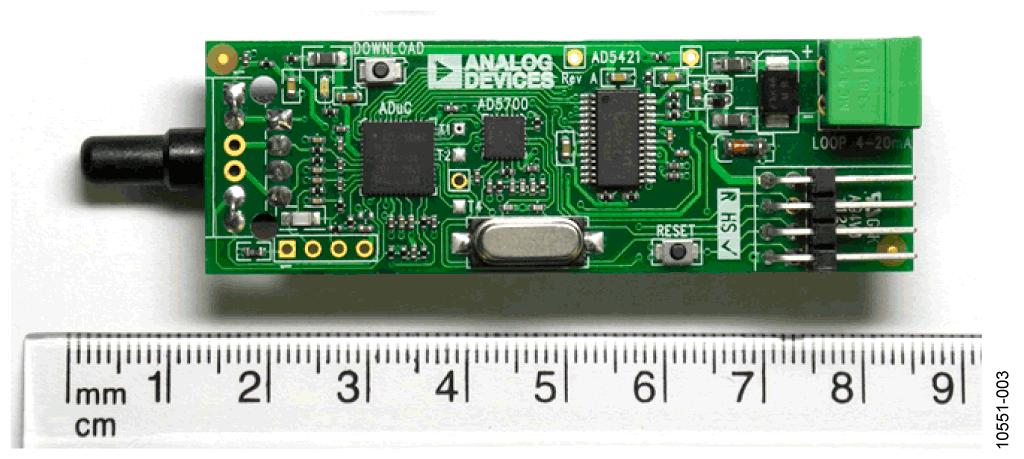

HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0267

HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0267

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Complete 4mA to 20mA loop powered field instrument
  • HART compliant interface
  • Registered by HART Communication Foundation (HFC)
  • Low power, small footprint
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

936 kB

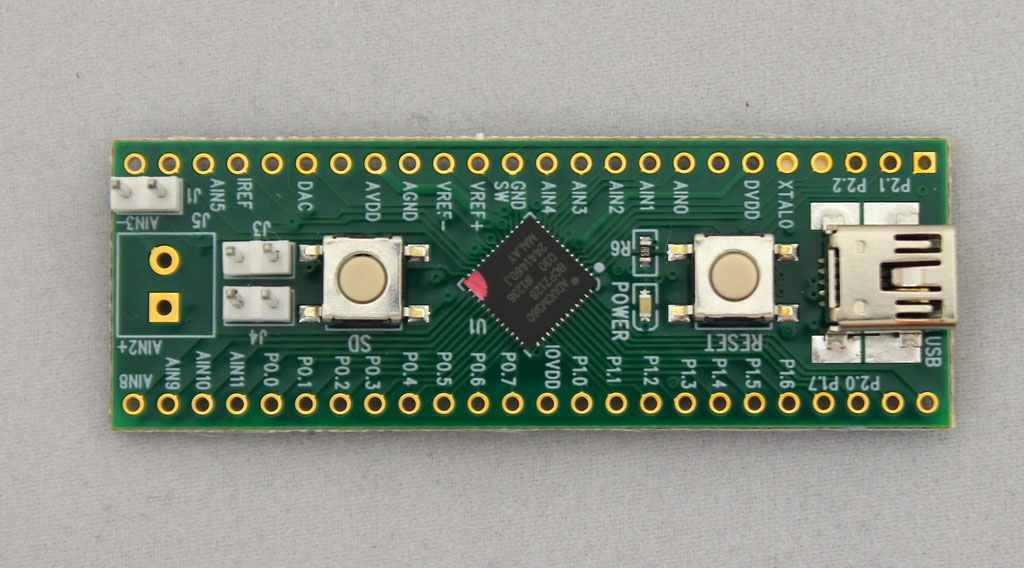

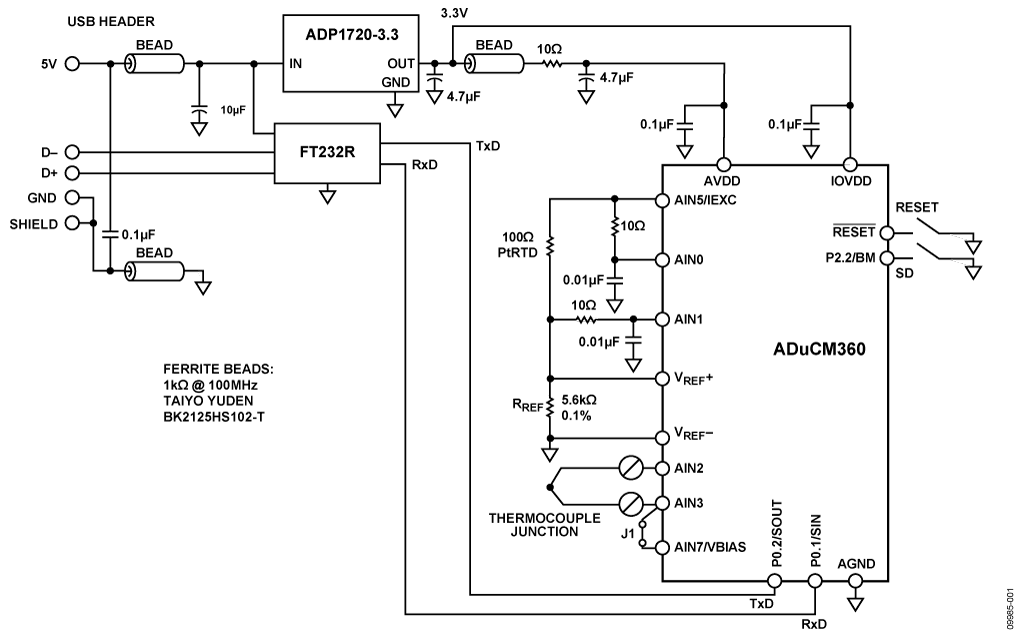

高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0221

高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0221

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Complete thermocouple signal conditioning
  • Precision Cortex M3 analog microcontroller with 24-bit sigma-delta ADC
  • USB Interface
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

856 kB

EVAL-CN0352-EB1Z_IO, Li-ion Battery Charging and Discharging Controlling Circuit

Cost Effective, Multichannel Lithium Ion Battery Testing System

zoomopens a dialog

CN0352

Cost Effective, Multichannel Lithium Ion Battery Testing System

CN0352

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Cost Effective, Multichannel Lithium Ion Battery Testing System

機能と利点

  • Expandable 8-Channel Lithium Ion Battery Tester
  • Integrated Fast Charging/Discharging Battery Management
  • Precision Analog Microcontroller for Data Acquisition and Control
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

15.04 M

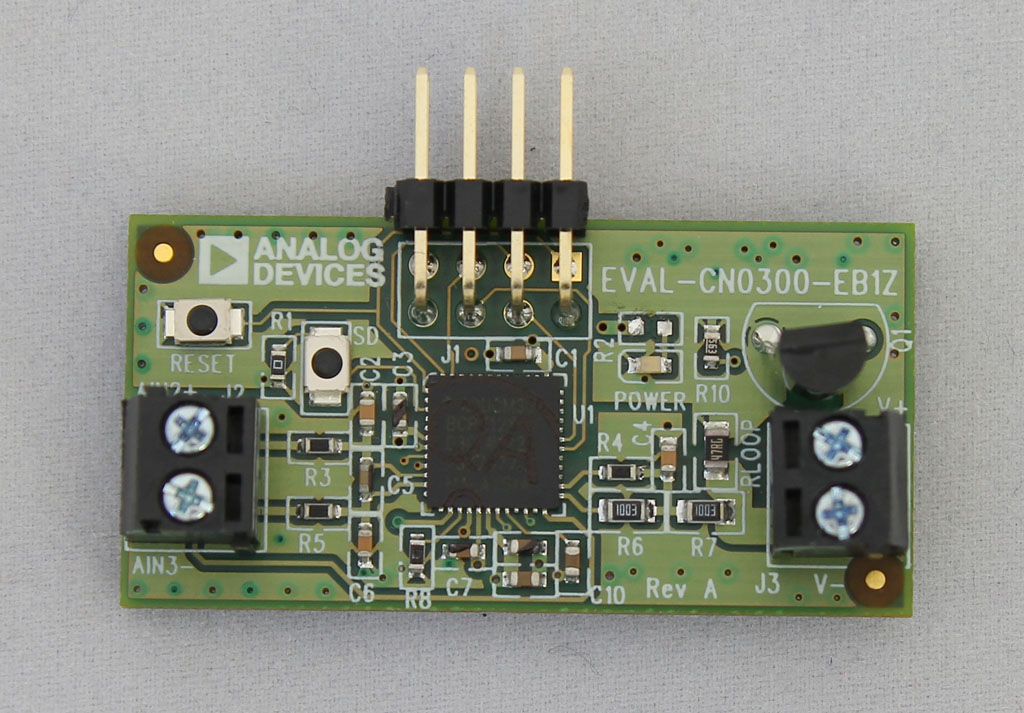

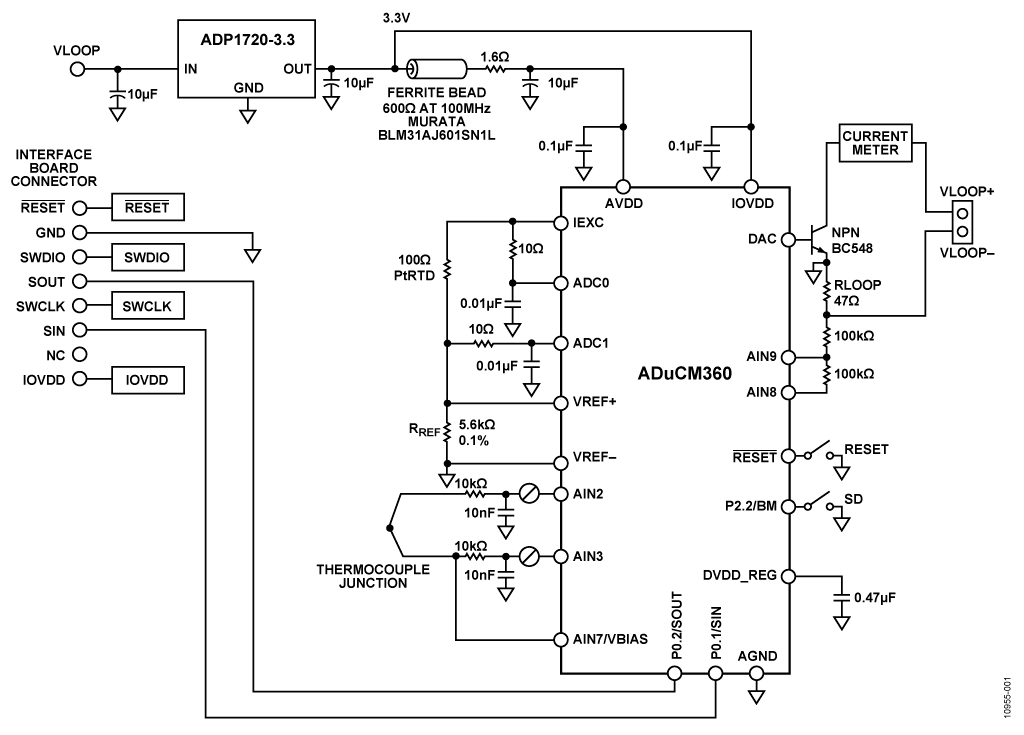

ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0300

ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

CN0300

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点


  • ループ駆動40-20mA出力、Tタイプ熱電対計測システム
  • -200 ℃ ~ +400 ℃の温度範囲 (typ)
  • Cortexプロセッシング・コアを使用したシングルチップ・ソリューション
  • 冷接点補償
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1479 kB

Figure 1. High Performance Conductivity Measurement System

Fully Automatic High Performance Conductivity Measurement System

zoomopens a dialog

CN0359

Fully Automatic High Performance Conductivity Measurement System

CN0359

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Fully Automatic High Performance Conductivity Measurement System

機能と利点

  • Conductivity Range of 0.1 μS to 10 S
  • Automatic Measurement Ranging
  • 2- or 4-wire Conductivity Probe Compatible
  • External Temperature Compensation
  • Standalone Operation and Control
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

6.65 M

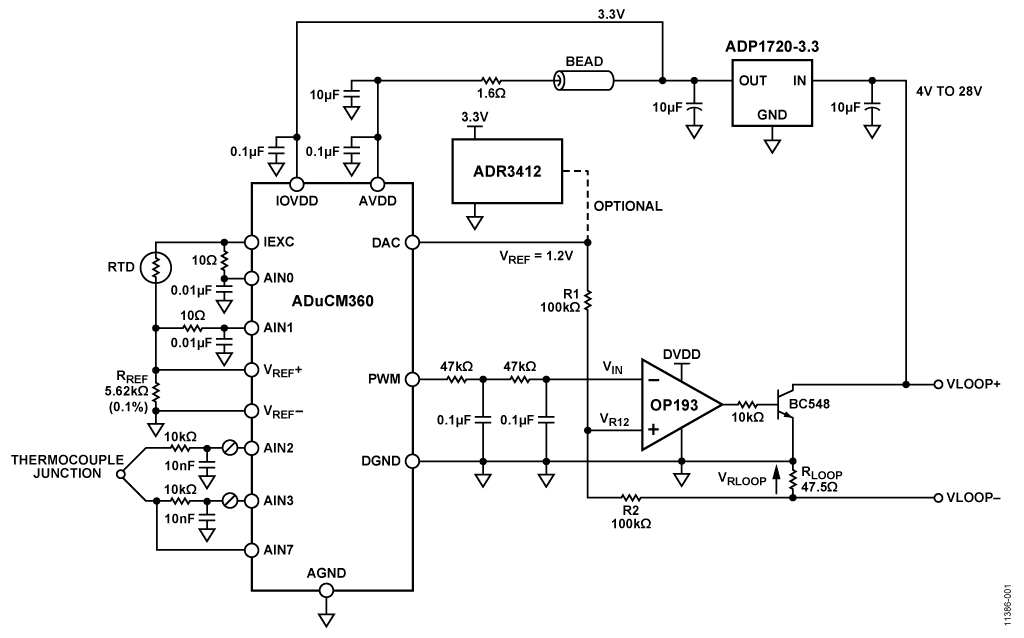

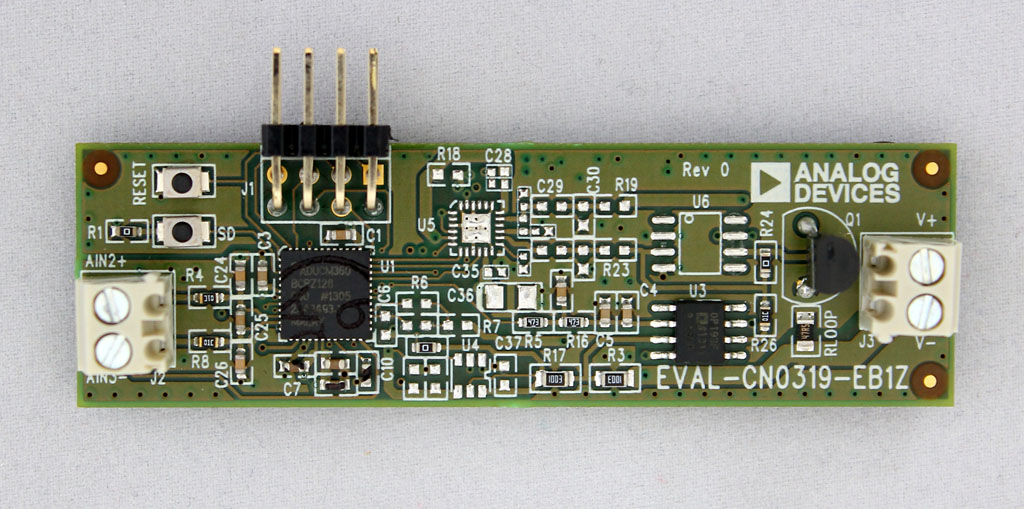

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0319

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

CN0319

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4-20mA thermocouple temperature monitor
  • Cold junction compensation
  • Loop powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1365 kB
