製品概要

機能と利点

  • 動作電圧範囲:+1.7V~±18V
  • 低供給電流:15μA/アンプ
  • 低オフセット電圧:100μV(max)
  • 出力シンクおよびソース能力:±8mA
  • 位相反転なし
  • 単電源または両電源動作
  • 高いオープン・ループ・ゲイン:600V/mV
  • ユニティ・ゲインで安定動作

製品概要

OP193/OP293は単電源のオペアンプで、高精度、低供給電流が組み合わさり、しかも低電圧での動作が可能という特長を備えています。単電源システムで高性能に関しては、入力および出力範囲は、グランド電位を許容し、出力は負側レールから、正側レールの600mV以内まで振幅します。低電圧動作に関しては、OP193/OP293は+1.7Vまたは+0.85Vの低電圧で動作ができます。



高精度と低消費動作の組み合わせによって、OP193/OP293はバッテリ駆動の装置に役立ちます。この製品は低い供給電流と低電圧動作のため、他のアンプでバッテリの供給電流の低下あるいはヘッドルームの低下のどちらかによって引き起こされる問題以上に長期にわたる性能維持が可能となっています。


このファミリーの仕様は、単電源+2V~両電源±15Vの動作が拡張工業温度範囲(-40~+125℃)わたって規定されています。いずれのデバイスもSOIC表面実装パッケージを採用しています。


アプリケーション

  • デジタル・スケール
  • ストレーン・ゲージ
  • ポータブル医用機器
  • バッテリ駆動の計測機器
  • 温度トランスジューサ・アンプ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

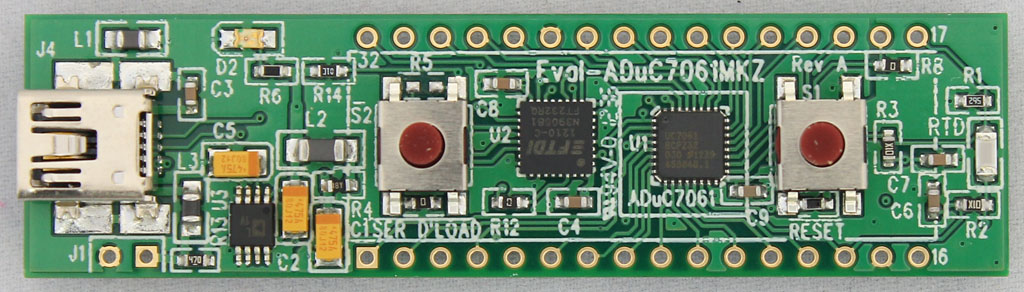

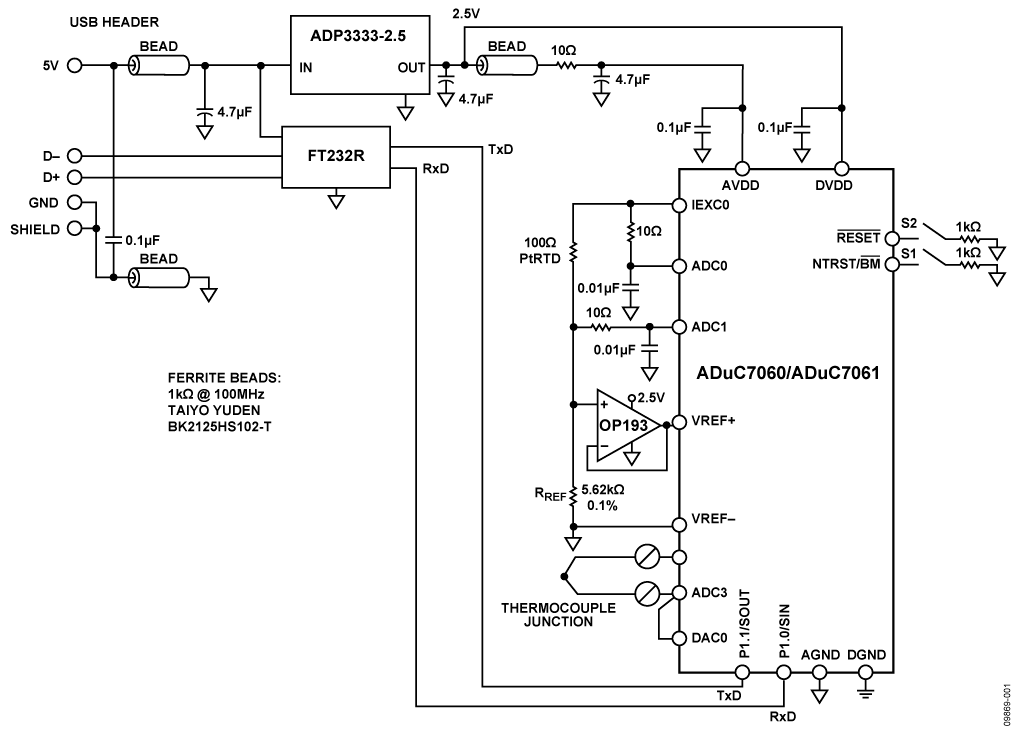

リファレンス・デザイン (3)
