ADP120: 100mA、低静止電流のCMOSリニア・レギュレータ (Rev. A)11/10/2009
最新情報 (1)
製品概要
機能と利点
- 入力電圧範囲: 2.3 V to 5.5 V
- 出力電圧範囲: 1.2 V to 3.3 V
- 出力電流： 100 mA
- 低静止電流
IGND = 11 µA @無負荷時
IGND = 22 µA ＠ 100 mA 負荷時 - 低シャットダウン電流: <1 μA
- 低ドロップアウト電圧：60mV@100mA負荷
- 高PSRR特性
73 dB @ 1 kHz @ VOUT = 1.2 V
70 dB @ 10 kHz @ VOUT = 1.2 V - 低ノイズ: 40 µV rms at VOUT = 1.2 V
- ノイズ用バイパス・コンデンサ不要
- 初期精度：±1％

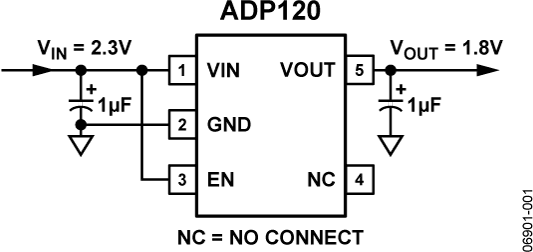

- 小型の1µFセラミック出力コンデンサにより動作安定化
製品概要
ADP120、低静止電流、低ドロップアウト・リニア・レギュレータは、 2.3～5.5Vの電圧で動作し、出力電流は最大100mA提供します。100mA負荷時でのドロップアウト電圧はわずか60mVで効率を向上させており、さらに広い入力電圧範囲で動作させることを可能としています。最大負荷時の静止電流は22µAと低く、ADP120はバッテリ動作の携帯機器にとっては理想的といえます。

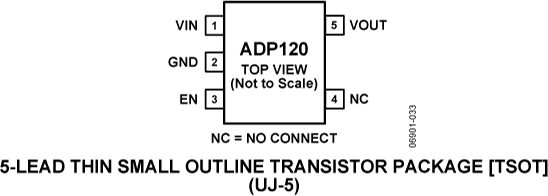

ADP120には、1.2～3.3Vの出力電圧範囲用意されています。この製品は出力コンデンサとして1µFの小型セラミック・コンデンサで安定動作するように最適化されています。ADP120は最小限のボード面積と良好な過渡性能を提供します。短絡保護、過負荷過熱保護回路は悪条件下での損傷を防ぐことができます。ADP120は小型5ピンTSOTパッケージと0.4mmピッチの4ボールWLCSPで供給され、数々の携帯用アップリケーションで最小の占有面積で使うことができます。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
