製品概要
AduC7060/7061は8kSPS、24ビット・データ・アクイジション・システムで、高性能マルチチャンネル・シグマ・デルタ（Σ-Δ）A/Dコンバータ（ADC）、16/32ビットARM7TDMI® MCU、とフラッシュ／EEメモリをすべてシングル・チップに内蔵しています。ADCは、5チャンネルのプライマリADCと最大8チャンネルの補助ADCからなっています。ADCはシングルエンドまたは差動モードで動作します。オンチップに、シングル・チャンネルのバッファ付き電圧出力D/Aコンバータも内蔵されています。DACの出力範囲は、2つの電圧範囲のうちの１つをプログラムできます。
デバイスはオンチップの発振器で動作し、PLLによって最大10.24MHzの高周波クロックが内部で作られます。マイクロコントローラのコアはARM7TDMI、16/32ビットRISCマシーンで、最大ピーク・パフォーマンス10MIPSを提供します。4kBのSRAMと32kBの不揮発性フラッシュ/EEメモリが内蔵されています。ARM7TDMIコアは全てのメモリとレジスタをシングル・リニアー・アレイとして見渡します。
ADuC7060/ADuC7061は4つのタイマーを備えています。タイマー1はウエークアップ・タイマーで、パワー・セービング・モードから除外するパートを決めることができます。タイマー2はウォッチドッグ・タイマーとして構成することもできます。6チャンネル、16ビットのPWM出力も備わっています。
ADuC7060/ADuC7061は、斬新な割り込みコントローラを備えています。ベクトル割り込みコントローラ（VIC）は全ての割り込みに対して優先順位をアサインすることができます。また、IRQとFIQあたり最大8レベルのネスティング割り込みをサポートします。IRQとFIQ割り込み源を組み合わせると合計16レベルのネスティング割り込みレベルがサポートされます。工場出荷のオンチップ・ファームウエアーは、UARTシリアル・インターフェス・ポートを介した回路へのシリアル・ダウンロードとJTAGインターフェースを介した簡素なエミュレーションをサポートします。
この製品は、工業用拡張温度範囲－40℃～＋125℃にわたって2.375V～2.625Vの電源で動作します。
アプリケーション
- 工業用自動制御、プロセス制御
- インテリジェント高精度センシング・システム、4mA-20mAループに基づくスマート・センサー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

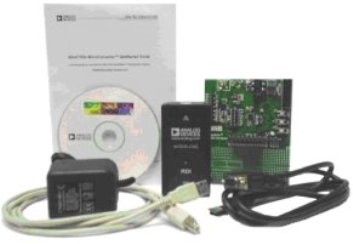

評価キット (1)
