ADP3333

レギュレータ、低ドロップアウト、高精度、超低静止電流、300mA、anyCAP®

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.01
特長
  • ライン電圧 / 負荷変動に渡る精度:±0.8%@25℃、±1.8%@全温度
  • 超低ドロップ電圧:230mV(最大)@300mA
  • 安定化用出力コンデンサCO=1.0μF
  • AnyCAP=あらゆるタイプのコンデンサで安定(MLCCも含む)
  • 電流 / 熱制限
  • 低ノイズ
  • 低シャットダウン電流:1μA以下
  • 供給側電圧範囲:2.6V~12V
  • 周囲温度範囲:-40℃~+85℃
  • 超小型8ピンMSOPパッケージ

製品概要
show more Icon

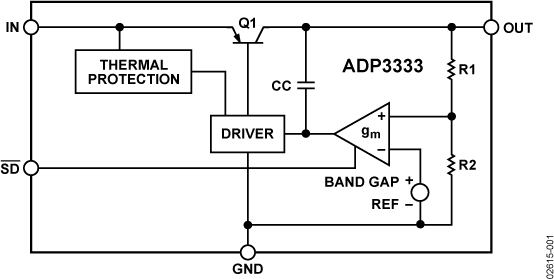

ADP3333は、高精度、低ドロップアウトのanyCAP®電圧レギュレータからなるADP333xファミリーの製品です。MAX8860とピン配置は同じですが、入力電圧範囲は2.6~12Vと広く、出力負荷電流は最大300mAです。新開発のアーキテクチャとプロセス改良によって従来のLDOを卓越し、競合品より優れた性能メリットを実現しています。その構造は特許取得済みで、わずか1.0μFの出力コンデンサで安定化可能です。出力コンデンサのESR(等価直列抵抗)値にほとんど影響を受けず、高品質なあらゆるタイプのコンデンサで安定動作します。スペースが制約される用途には、セラミック・タイプ(MLCC)も使用できます。ADP3333の精度は室温で±0.8%ときわめて高く、さらに温度、入力電圧、負荷電流の全動作範囲で±1.8%の全体精度を実現します。またADP3333のドロップアウト電圧は、300mAでわずか140mV(typ)です。電流制限や熱過負荷保護の機能およびシャットダウン機能も備えています。シャットダウン・モードでの接地電流は1μA未満です。軽負荷時の静止電流はきわめて小さく、70μA(typ)になります。
