ADUC7019

高精度アナログ・マイクロコントローラ、12ビット・アナログI/O、ARM7TDMI® MCU

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$7.07
特長
  • アナログI/O部
    • マルチ・チャンネル12ビット、1 MSPSのA/Dコンバータ:最大16チャンネル
    • 完全差動とシングルエンド・モード
    • アナログ入力範囲:0V~VREF
    • 12ビット電圧出力DAコンバータ最大4DACが可能
      • 電圧リファレンス内蔵
    • 温度センサー(±3°C)内蔵
    • 電圧コンパレータ内蔵
  • マイクロコントローラ
    • ARM7TDMIコア、16/32ビットのRISCアーキテクチャ
    • JTAGポートでコードのダウンロードとデバッグをサポート
  • クロッキング・オプション
    • トリミングされた内蔵発振器(±3%)
    • 外部時計用クリスタル
    • 外部クロック源は最大44MHz
    • プログラマブルな分周器を備えた41.78MHzPLL
  • 詳細はデータシートを参照してください
製品概要
show more Icon

ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ADuC7029は、完全統合型、1MSPS、12ビットのデータ・アクイジション・システムで、高性能マルチ・チャンネルADC、16/32ビットMCU、Flash/EEメモリをワンチップに集積しています。

ADCは、最大12のシングルエンド入力から構成されています。その他に4つの入力が使用可能ですが、4本のDAC出力ピンと多重化されます。4つのDAC出力は特定モデルでのみ使用可能です(ADuC7020、ADuC7026、ADuC7028、ADuC7029)。しかしDAC出力がない多くの場合、これらのピンも追加のADC入力として使用でき、あわせて16までのADC入力チャンネルが使用可能となります。ADCは、シングルエンド・モードでも差動入力モードでも動作できます。ADC入力電圧は0~VREFです。ADCペリフェラル・セットは、低ドリフト・バンドギャップ・リファレンス、温度センサー、電圧コンパレータで構成されています。

製品モデルに寄っては、最大4つのバッファ付き電圧出力DACも内蔵しています。DAC出力範囲は、3つの電圧範囲のいずれかにプログラムできます。

デバイスは、オンチップ発振器と41.78MHz(UCLK)の内部高周波内部クロックを生成するPLLで動作します。このクロックは、MCUコア・クロック動作周波数の生成元であるプログラマブル・クロック・デバイダに接続されています。マイクロコントローラ・コアは、16/32ビットのRISCマシンであるARM7TDMIで、最大41MIPSのピーク性能が得られます。8KバイトのSRAMと62Kバイトの不揮発性Flash/EEメモリを内蔵しています。ARM7TDMIコアは、すべてのメモリとレジスタを1つのリニア・アレイと見なします。

オンチップ・ファクトリ・ファームウェアでは、UARTまたはI2Cシリアル・インターフェース・ポートを介してインサーキット・シリアル・ダウンロードに対応します; JTAG インターフェースを介して非割込み型のエミュレーションにも対応します。これらの機能は、このMicroConverter®ファミリーに対応する、低価格のQuickStart開発システムに組み込まれています。

デバイスは、2.7V~3.6Vで動作し、-40°C~+125°Cの工業用温度範囲で仕様規定されています。41.78MHzで動作時、消費電力は120mW(typ)です。ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ADuC7029 には、さまざまなメモリ・モデルとパッケージがあります(オーダーガイドを参照)。


アプリケーション

  • 工業用制御システムと自動化システム
  • スマート・センサー、高精度計測機器
  • 無線基地局システム、光ネットワーキング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$7.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

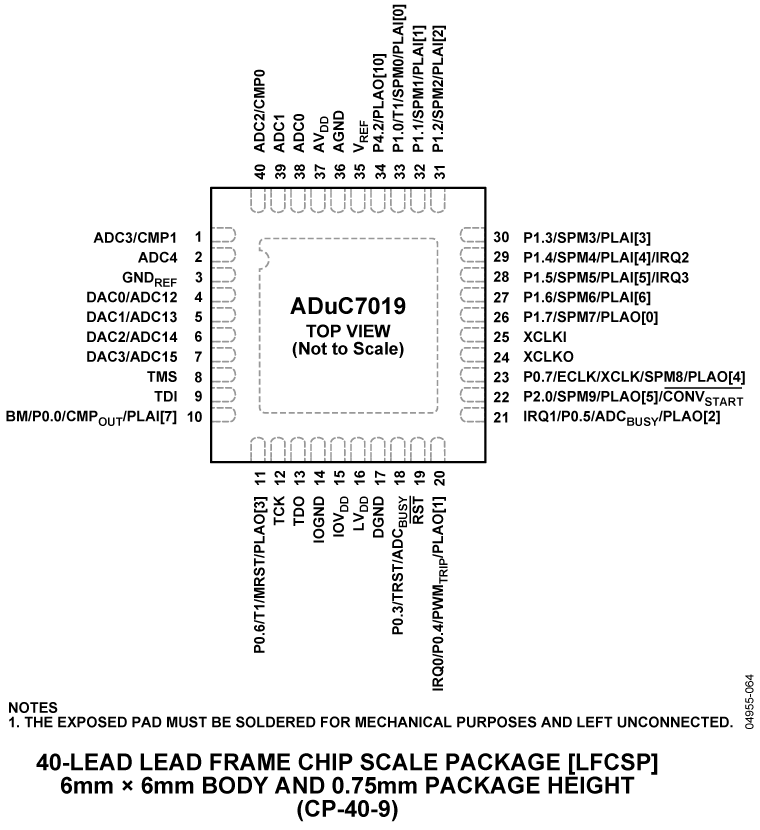

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUC7019BCPZ62I
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

4 29, 2015

- 14_0049

Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

4 29, 2015

- 14_0049

arrow down

Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADUC7020

ADUC7019/20/21/22 Quick Start Development System

zoom

EVAL-ADUC7020

ADUC7019/20/21/22 Quick Start Development System

ADUC7019/20/21/22 Quick Start Development System

製品の詳細

Development systems for evaluation of the ADuC7019/ ADuC7020/ ADuC7021/ ADuC7122, fully integrated, 1 MSPS, 12-bit data acquisition systems incorporating high performance multichannel ADCs, 16-bit/32-bit MCUs, and Flash/EE memory on a single chip.

The QuickStart and QuickStart Plus Kits for the ADuC702x Precision Analog Microcontrollers feature debug via UART and an assembly & C-source debugging environment. In addition the QuickStart Plus Kit allows true non-intrusive JTAG emulation. You may who already have this emulator if you have evaluated other ADuC parts from Analog Devices. These kits are intended for any new users who want to have a comprehensive hardware development environment.


ADI also provides a MiniKit. This kit is ideal for system prototyping, student projects or university labs.

リファレンス・デザイン

リファレンス・デザイン 1

USB Based Temperature Monitor Using the ADuC7122 Precision Analog Microcontroller and an External Thermistor

zoomopens a dialog

CN0153

USB Based Temperature Monitor Using the ADuC7122 Precision Analog Microcontroller and an External Thermistor

CN0153

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB Based Temperature Monitor Using the ADuC7122 Precision Analog Microcontroller and an External Thermistor

機能と利点

  • Typical temperature range of -90 C to +150 C
  • Thermistor temperature monitor
  • Single chip solution with ARM 7 processing core
詳細なリファレンス・デザインを表示 external link
