製品概要

機能と利点

  • マイクロコントローラ：
    ARM7TDMIコア：RISCアーキテクチャの16/32ビット、
    JTAGポートでコードのダウンロードとデバッグをサポート
  • クロッキング・オプション：
    トリミングされた内蔵発振器（±3%）外部時計用クリスタル外部クロックは最大44MHzプログラマブルな分周期を備えた41.78MHzPLL
  • メモリ：
    62kBフラッシュ/EEメモリ、
    8kBSRAMインサーキット・ダウンロード、
    JTAGベースのデバッグソフトでトリガーされるインサーキット・再プログラマビリティ
アナログI/O部
  • マルチ・チャンネル12ビット、1 MSPSのA/Dコンバータ：最大16チャンネル
  • 完全差動とシングルエンド・モード
  • アナログ入力範囲：0V～VREF
  • 12ビット電圧出力DAコンバータ最大4DACが可能
  • 電圧リファレンス内蔵
  • 温度センサー（±3℃）内蔵
  • 電圧コンパレータ内蔵
  • 電源3 V動作で仕様規定、アクティブ・モード11mA@5MHz、40mA＠41.78 MHz
  • パッケージと温度範囲：
    6×6mmの40ピンLQFPまたは80ピンLQFPパッケージ、
    -40～+125℃の動作で完全仕様規定
  • ツール：低価格のQuickStart開発システム、完全サポートはサードパーティ・ソフト
内蔵ペリフェラル
  • UART、2×I2C (R)およびSPI(R)シリアルI/O
  • 汎用I/Oポート：40ピン
  • 4×汎用タイマー
  • ウェイクアップ・タイマーとウオッチドッグ・タイマ（WDT）
  • 電源電圧モニタ
  • 3相、16ビットPWMの生成
  • プログラマブル・ロジック・アレイ(PLA)
  • 外部メモリ・インターフェース：最大.512kB1
1 製品モデルに依存、詳細情報はオーダー・ガイドを参照してください。

製品概要

ADuC7019/20/21/22/24/25/26/27/28は、完全統合型、1MSPS、12ビットのデータ・アクイジション・システムで、高性能マルチチャンネルADC、16/32ビットMCU、Flash/EEメモリをワンチップに集積しています。

ADCは、最大12のシングルエンド入力から構成されています。その他に4つの入力が使用可能ですが、4本のDAC出力ピンと多重化されます。4つのDAC出力は特定モデルでのみ使用可能です（ADuC7020とADuC7026）。これらのピンも追加のADC入力として使用でき、あわせて16までのADC入力チャンネルが使用可能となります。ADCは、シングルエンド・モードでも差動入力モードでも動作できます。ADC入力電圧は0～VREFです。ADCペリフェラル・セットは、低ドリフト・バンドギャップ・リファレンス、温度センサー、電圧コンパレータで構成されています。

ADuC7019/20/21/22/24/25/26/27/28は、4つのバッファ付き電圧出力DACも内蔵しています。DAC出力範囲は、3つの電圧範囲のいずれかにプログラムできます。

デバイスは、オンチップ発振器と41.78MHzの高周波内部クロックを生成するPLLで動作します。このクロックは、MCUコア・クロック動作周波数の生成元であるプログラマブル・クロック・デバイダに接続されています。マイクロコントローラ・コアは、16/32ビットのRISCマシンであるARM7TDMIで、最大41MIPSのピーク性能が得られます。8KバイトのSRAMと62Kバイトの不揮発性Flash/EEメモリを内蔵しています。ARM7TDMIコアは、すべてのメモリとレジスタを1つのリニア・アレイと見なします。

アプリケーション

  • 工業用制御システムと自動化システム
  • スマート・センサー、高精度計測機器
  • 無線基地局システム、光ネットワーキング

    • 製品カテゴリ

    類似製品 クリックしてパラメトリック検索ですべて見る

    製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

    評価キット (1)

    参考資料

  • すべてを表示 (15)
  • データシート (1)
  • アプリケーション・ノート (8)
  • ユーザ・ガイド (1)
  • 技術記事 (5)
    • Document Type
    アプリケーション・ノート

    ソフトウェア & システム

    Code Examples

    ADuC7019/ADuC702x Code Examples

    C Code and Assembler Code
    ZIP

    C Library

    リファレンス・デザイン (1)

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル

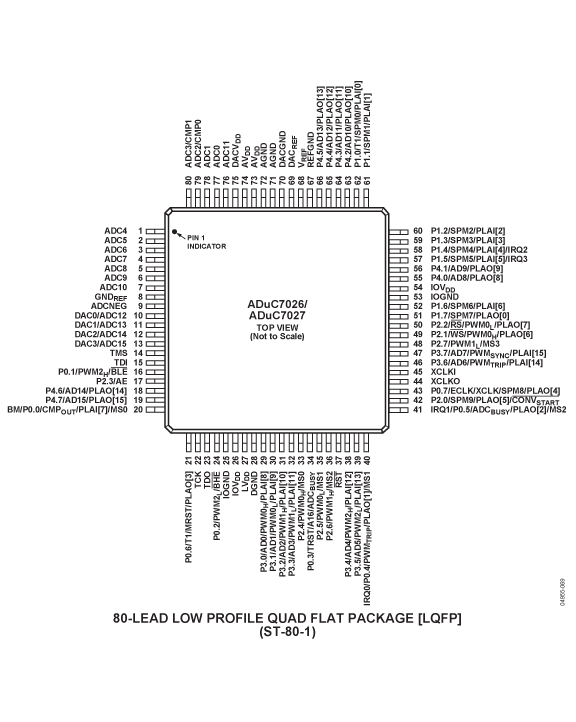

    ADUC7027BSTZ62 材料宣誓書（MD） 信頼性データ 80-Lead LQFP (12mm x 12mm x 1.4mm)
    ADUC7027BSTZ62-RL 材料宣誓書（MD） 信頼性データ 80-Lead LQFP (12mm x 12mm x 1.4mm)
    ADUC7027BSTZ62I 材料宣誓書（MD） 信頼性データ 80-Lead LQFP (12mm x 12mm x 1.4mm)
    ウェハ・ファブリケーション・データ

    PCN-PDN情報

    以下ドロップダウンからモデルを選択しPCN/PDN通知に登録してください。過去の通知も参照できます。

    モデルを選択してPCN情報を参照
    • ADUC7027BSTZ62 製造中
    • ADUC7027BSTZ62-RL 製造中止
    • ADUC7027BSTZ62I 製造中
