製品概要
機能と利点
- アナログI/O部
- マルチ・チャンネル12ビット、1 MSPSのA/Dコンバータ：最大16ADCチャンネル
- 完全差動とシングルエンド・モード
- アナログ入力範囲：0V～VREF
- 12ビット電圧出力DAコンバータ
- 最大4DAC出力が可能
- 電圧リファレンス内蔵
- 温度センサー（±3°C）内蔵
- 電圧コンパレータ内蔵
- マイクロコントローラ
- ARM7TDMIコア、16/32ビットのRISCアーキテクチャ
- JTAGポートでコードのダウンロードとデバッグをサポート
- クロッキング・オプション
- トリミングされた内蔵発振器（±3%）
- 外部時計用クリスタル
- 外部クロック源は最大44MHz
- プログラマブルな分周器を備えた41.78MHz PLL
- 詳細はデータシートを参照してください
製品概要

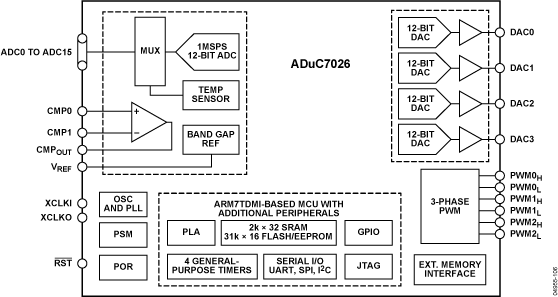

ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ADuC7029は、完全統合型、1MSPS、12ビットのデータ・アクイジション・システムで、高性能マルチ・チャンネルADC、16/32ビットMCU、Flash/EEメモリをワンチップに集積しています。
ADCは、最大12のシングルエンド入力から構成されています。その他に4つの入力が使用可能ですが、4本のDAC出力ピンと多重化されます。4つのDAC出力は特定モデルでのみ使用可能です（ADuC7020、ADuC7026、ADuC7028、ADuC7029）。しかしDAC出力がない多くの場合、これらのピンも追加のADC入力として使用でき、あわせて16までのADC入力チャンネルが使用可能となります。ADCは、シングルエンド・モードでも差動入力モードでも動作できます。ADC入力電圧は0～VREFです。ADCペリフェラル・セットは、低ドリフト・バンドギャップ・リファレンス、温度センサー、電圧コンパレータで構成されています。
製品モデルに寄っては、最大4つのバッファ付き電圧出力DACも内蔵しています。DAC出力範囲は、3つの電圧範囲のいずれかにプログラムできます。
デバイスは、オンチップ発振器と41.78MHz(UCLK)の内部高周波内部クロックを生成するPLLで動作します。このクロックは、MCUコア・クロック動作周波数の生成元であるプログラマブル・クロック・デバイダに接続されています。マイクロコントローラ・コアは、16/32ビットのRISCマシンであるARM7TDMIで、最大41MIPSのピーク性能が得られます。8KバイトのSRAMと62Kバイトの不揮発性Flash/EEメモリを内蔵しています。ARM7TDMIコアは、すべてのメモリとレジスタを1つのリニア・アレイと見なします。
オンチップ・ファクトリ・ファームウェアでは、UARTまたはI2Cシリアル・インターフェース・ポートを介してインサーキット・シリアル・ダウンロードに対応します； JTAGインターフェースを介して非割込み型のエミュレーションにも対応します。これらの機能は、このMicroConverter®ファミリーに対応する、低価格のQuickStart™開発システムに組み込まれています。
デバイスは、2.7V～3.6Vで動作し、－40°C～＋125°Cの工業用温度範囲で仕様規定されています。41.78MHzで動作時、消費電力は120mW（typ）です。ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ ADuC7029 には、さまざまなメモリ・モデルとパッケージがあります（オーダーガイドを参照）。
アプリケーション
- 工業用制御システムと自動化システム
- スマート・センサー、高精度計測機器
- 無線基地局システム、光ネットワーキング
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-806: Flash Programming via I2C—Protocol Type 5 (Rev. D)2/14/2015PDF116 kB
-
• AN-806: Companion Code, Schematic and USB Drivers
ZIP -
AN-908: HD44780採用の文字LCDとADuC702xとのインターフェース (Rev. 0)6/18/2007PDF266 kB
-
• AN-908 Companion Code
ZIP -
AN-895: ADuC702x MicroConverter®のI2C®互換インターフェース (Rev. 0)2/14/2007PDF499 kB
-
• AN-895 Companion Code
ZIP -
AN-840: I2C&®によるコードの更新 (Rev. 0)1/17/2007PDF183 kB
-
• AN-840 Companion Code
ZIP -
AN-759: ADuC8xxファミリーおよびADuC702xファミリーでのDAC出力数の拡張 (Rev. 0)4/6/2006PDF189 kB
-
• AN-759 Companion Code (zip, 3,464 bytes)
ZIP -
AN-831: ADUC702Xファミリによるカウンタの実装 (Rev. 0)3/31/2006PDF288 kB
-
AN-765: ADuC702xファミリーを使用した狭いパルスの継続時間の測定 (Rev. 0)3/31/2006PDF140 kB
-
AN-798: ADuC702xファミリーのPWMを使ったアナログ出力の発生 (Rev. 0)7/12/2005PDF197 kB
-
AN-724: ADuC702Xシリアル・ダウンロード・プロトコル (Rev. B)12/21/2004PDF340 kB
-
UG-669: Evaluating the ADuC7026 MicroConverter2/21/2014PDF394 kB
-
モータ制御用コンバータ1/1/2000PDF
-
ADuC7026 Provides Programmable Voltages for Evaluating Multiple Power Supply Systems8/1/2012 アナログ・ダイアログ
-
Part 2: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards9/10/2009
-
Part 1: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards9/10/2009
-
3 軸デジタル加速度センサによる人の転倒の検出7/1/2009 アナログ・ダイアログ
-
Analog Microcontroller Forms Heart of Low-Cost, High-Efficiency PA Monitor3/1/2009 アナログ・ダイアログ
-
Integrated Route Taken to Pulse Oximetry12/26/2004
-
Precision Analog Microcontroller Simplifies Optical Transceiver Design6/3/2004
ソフトウェア & システム
Code Examples
ADuC7019/ADuC702x Code Examples
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

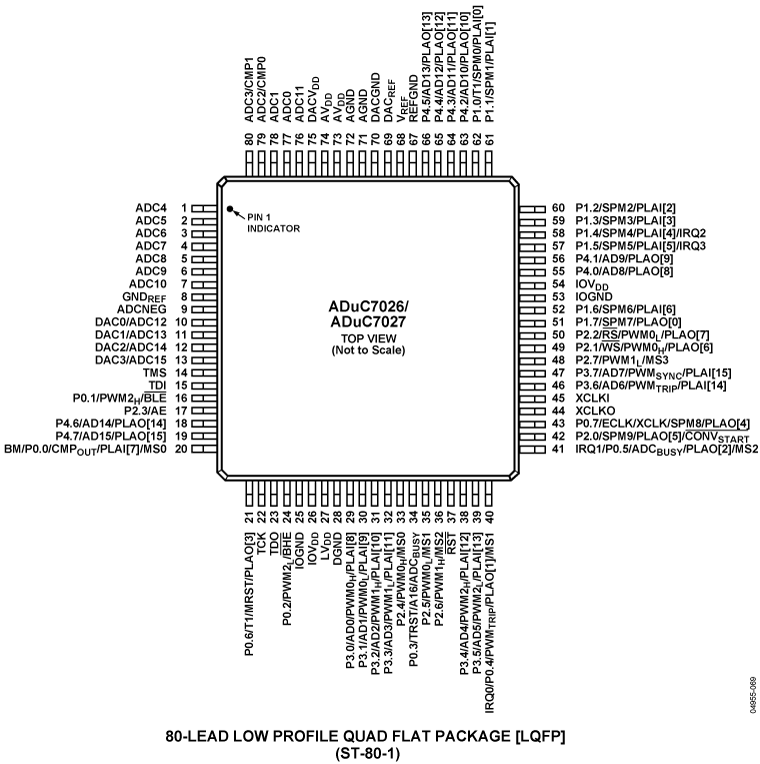

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUC7026BSTZ62 | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (12mm x 12mm x 1.4mm) | |
| ADUC7026BSTZ62-RL | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (12mm x 12mm x 1.4mm) | |
| ADUC7026BSTZ62I | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (12mm x 12mm x 1.4mm) | |
| ADUC7026BSTZ62I-RL | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (12mm x 12mm x 1.4mm) | |
| ウェハ・ファブリケーション・データ |
