ADUC7023

製造中

高精度アナログ・マイクロコントローラ、12ビット・アナログI/O、ARM7TDMI MCU

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • アナログI/O
    • マルチ・チャンネル12ビット、1 MSPSのA/Dコンバータ
      • 最大12チャンネル
    • 完全差動とシングルエンド・モード
    • アナログ入力範囲:0V~VREF
    • 12ビット電圧出力DAコンバータ
      • 最大4DAC出力が可能
    • リファレンス電圧内蔵
    • オンチップ温度センサー
    • 電圧コンパレータ内蔵
  • マイクロコントローラ
    • RISCアーキテクチャの16/32ビットARM7TDMIコアを採用
    • JTAGポートがコードのダウンロードとデバッグをサポート
  • クロッキング・オプション
    • トリミングされた内蔵発振器(±3%)<
    • 外付け時計用水晶をサポート
    • 外部クロック源:最大44MHz
    • プログラマブルな分周器付きの41.78MHz PLLを内蔵
  • メモリ
    • 62kBフラッシュ/EEメモリ、8kB SRAM
    • インサーキット・ダウンロード、JTAGベースのデバッグ
    • ソフトでトリガーされるインサーキット・再プログラマビリティ
  • FIQとIRQに関するベクトル割り込み制御
    • 各割り込み対応は8つの優先レベル
    • 外部ピン入力からのエッジまたはレベルでの割り込み
  • 内蔵ペリフェラル
    • 2つのI2C互換チャンネル
    • SPI(マスターモードで20Mbps、スレーブモードで10Mbps)
      • 入力と出力段に4バイトのFIFO付き
    • 最大20個のGPIOピン全てのGPIOは5Vを許容
    • 3個の汎用目的のタイマー
      • ウォッチドッグ・タイマー(WDT)
    • プログラマブル・ロジック・アレイ(PLA)
      • 16個のPLAエレメント
    • 16ビット、5チャンネルのPWM




ADUC7023は、高性能マルチチャンネルADC、16ビット/32ビットMCU、フラッシュ/EEメモリをシングル・チップに完全集積した、1MSPSの16ビット・データ・アクイジション・システムです。A/Dコンバータは最大12チャンネルのシングルエンド入力を備えています。さらに4入力が可能ですが、4つのDAC出力ピンでマルチプレクスされることになります。ADCはシングルエンドまたは差動入力モードで動作することができます。ADCの入力電圧は0V~VREFです。低ドリフトのバンドギャップ・リファレンス、温度センサーおよび電圧コンパレータがADCの周辺セットとして用意されています。DACの出力範囲は、2つの電圧範囲のうちの1つをプログラムできます。DAC出力は強化された機能を備えており、ウォッチドッグまたはソフトウェア・リセット・シーケンスの期間は出力電圧を保持することが可能となっています。

デバイスはオンチップの発振器で動作し、PLLによって最大41.78MHzの高周波クロックが内部で作られます。このクロックはプログラマブルなクロック分周器を介して分配され、この分周器からMCUコア・クロック動作周波数が生成されます。マイクロコントローラのコアはARM7TDMI®、16/32ビットRISCマシーンで、最大ピーク・パフォーマンス41MIPSを提供します。8kBのSRAMと62kBの不揮発性フラッシュ/EEメモリが内蔵されています。ARM7TDMIコアは全てのメモリとレジスタをシングル・リニア・アレイとして見渡します。ADUC7023は、斬新な割り込みコントローラを備えています。

ベクトル割り込みコントローラ(VIC)は各割り込みに対して優先順位をアサインすることができます。また、IRQとFIQあたり最大8レベルのネスティング割り込みをサポートします。IRQとFIQ割り込み源が組み合わさった時、合計16のネスティング割り込みレベルがサポートされます。内蔵ファームウェアは、I2Cシリアル・インターフェース・ポートを介したインサーキット・ダウンロードをサポートし、さらにJTAGインターフェースを介した非侵害型エミュレーションもサポートしています。これらの機能は、このMicroConverter®ファミリーをサポートしている低価格のQuickStart™開発システムに組込まれています。この製品は、5個の出力信号を持った16ビットPWMも含んでいます。

通信目的として、この製品は2つのI2Cチャンネルを備えており、個々にマスターあるいはスレーブ・モードとして構成することができます。マスターおよびスレーブ・モードの両者をサポートするSPIインターフェースも用意されています。この製品は2.7V~3.6Vで動作し、-40℃~+125℃の工業用温度範囲にわたって仕様規定されています。ADUC7023は32ピンおよび40ピンのLFCSPパッケージのどちらかで供給されます。

アプリケーション

  • 光ネットワーク
  • 工業用制御、オートメーション・システム
  • スマート・センサー、高精度計測器
  • ベース・ステーション・システム

ADUC7023
高精度アナログ・マイクロコントローラ、12ビット・アナログI/O、ARM7TDMI MCU
ADuC7023-fbl ADuC7023-pc ADuC7023 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

eval board
USB-I2C/LIN-CONV-Z

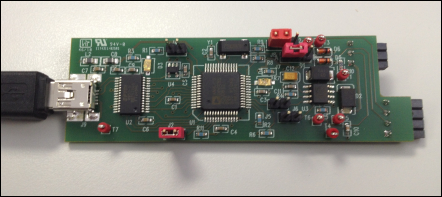

Serial Downloader USB-I2C/LIN-CONV-Z for I2C and LIN
