ADF7020

ISMバンド・トランシーバIC

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.89
特長
  • 動作周波数バンド:43.3~464MHzと862~928MHz
  • わずかな外付け部品で、完全なトランシーバ・ソリューションが実現TRスイッチ不要
  • FSKモードで3~200kビット/s、ASKモードで0.3~75kビット/sのデータ・レートをサポート
  • 2.3V~3.6Vの電源で動作、出力パワーは-16~+13dBm間で0.3dBmステップでプログラマブル
  • 高い受信感度:1kビット/sで-117dBm、高いプログラマブルな出力パワー:13dBmによる優れたリンクマージン
製品概要
show more Icon

ADF7020は、433MHz、868NHz、915MHzの免許なしISMバンドでの動作用に設計された、低消費電力、低IFのトランシーバです。このデバイスは、ヨーロッパのETSI・EN300-200または北米のFCC・パート15.247と15.249規格を対象とする回路アプリケーションに適しています。このデバイスは2.3V~3.6Vの電源で動作し、出力パワーを-16~+13dBmの範囲で0.3dBmステップで設定できます。受信感度は、FSKモードの1kビット/sでは-117.5dBm、9.6kビット/sでは-110.5dBmです。消費電流は、受信モードで20mA、送信モード(+10dBm出力)で30mAです。

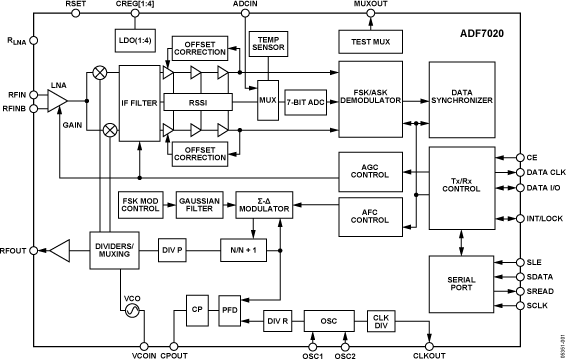

その他の特長として、VCO、フラクショナルNのPLL、7ビットのADコンバータ、デジタル受信信号強度インジケータ(RSSI)、温度センサー、そして現在特許申告中の完全自動AFCループ回路を内蔵しています。この機能により、ADF7020は低許容のクリスタルを使うことが可能となっています。パワーダウン時での漏れ電流は1µA以下です。

新規設計の採用に関して下記製品をご検討ください。:
ADF7023:より低い消費電力、電力効率の良いスタンドアロン動作としてのRISC通信プロセッサーを内蔵

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF7020BCPZ
  • HTML
  • HTML
ADF7020BCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0232

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

3 7, 2012

- 10_0241

Conversion of LFCSP package outline from Punch to Sawn of package sizes 4x4, 5x5, 6x6 and 7x7mm and a transfer of assembly site.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 10, 2022

- 22_0277

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0232

arrow down

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

3 7, 2012

- 10_0241

arrow down

Conversion of LFCSP package outline from Punch to Sawn of package sizes 4x4, 5x5, 6x6 and 7x7mm and a transfer of assembly site.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADF7020

ADF7020 Evaluation Boards

zoom

EVAL-ADF7020

ADF7020 Evaluation Boards

ADF7020 Evaluation Boards

製品の詳細

The ADF7020 evaluation board software controls the operation of the ADF7020 evaluation boards from a PC over a USB . Install the ADF7020 evaluation software by clicking on "ADF7xxx_ADIismLINK Install_*.exe" at the link provided. The software will be available under Programs → Analog Devices → ADF7xxx . The Analog Devices example network protocol software, ADIismLINK Rev2.0, is also installed as part of this setup file: Programs → Analog Devices → ADIismLINK V2 Host Application.

ADF7020 schematic and BOM are included in the Evaluation Board User Guide.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

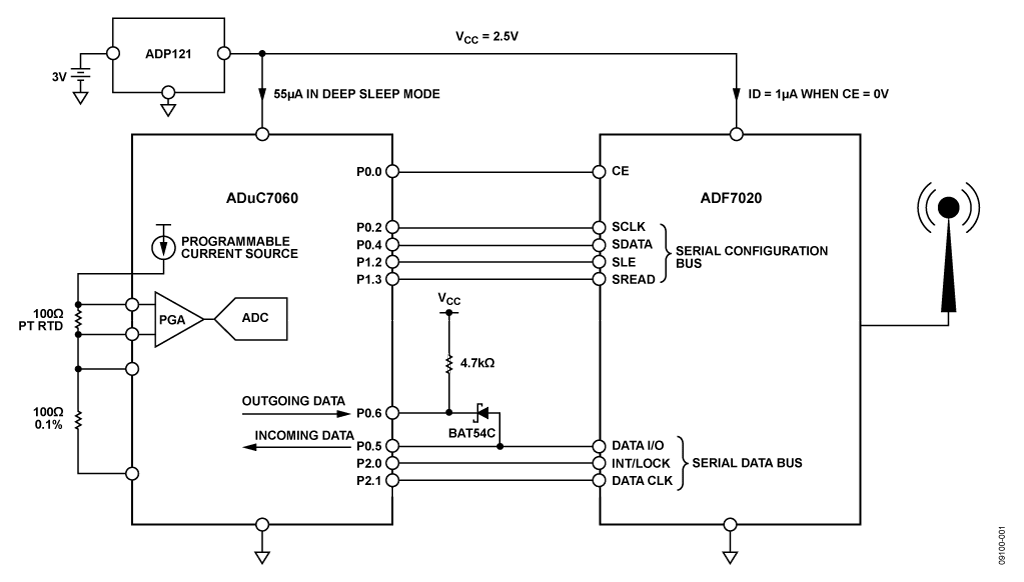

リファレンス・デザイン

リファレンス・デザイン 1
