ADR3412

電圧リファレンス、1.2V、高精度、マイクロパワー

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.09
特長
  • 初期精度:±0.1%
  • 最大温度係数:8ppm/°C
  • 動作温度:-40°C~+125°C
  • 出力電流:+10mAソース(吐き出し電流)/-3mAシンク(引き込み電流)
  • 低静止時電流:100µA(max)
  • 低いドロップアウト電圧:250mV@2mA
  • 出力ノイズ(0.1~10Hz):10µVp-p以下@1.2V(typ)
  • SOT23-6パッケージ
製品概要
show more Icon

ADR3412/ADR3420/ADR3425/ADR3430/ADR3433/ADR3440/ADR3450は低価格、低消費の高精度、電圧リファレンスで、小型SOT23パッケージに収められ、±0.1%の初期精度、低動作電流、低出力ノイズを特長としています。

高精度を実現するため、アナログ・デバイセズ独自のDigiTrim®技術を用いて、最終アッセンブリ工程で、デジタル的に出力電圧と温度係数がトリミングされます。安定化と信頼性は、デバイスの低い出力電圧ヒステリシスと低い長期出力電圧ドリフトによって、さらに改善されています。

さらに、デバイスは小さな動作電流(最大で100μA)のため、低消費の製品で容易に使用することができ、一方低出力ノイズは、クリティカルな信号処理システムにおける、信号の完全性維持を手助けします。

これらのCMOS製品は、広範囲な出力電圧が供給可能となっており、全ての製品は-40°C~+125°Cの工業用温度範囲にわたって仕様規定されています。


アプリケーション

  • 高精度データ・アクイジション・システム
  • 工業用計測器
  • 医療機器
  • バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADR3412ARJZ-R2
  • HTML
  • HTML
ADR3412ARJZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 16, 2017

- 16_0291

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 16, 2017

- 16_0291

arrow down

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

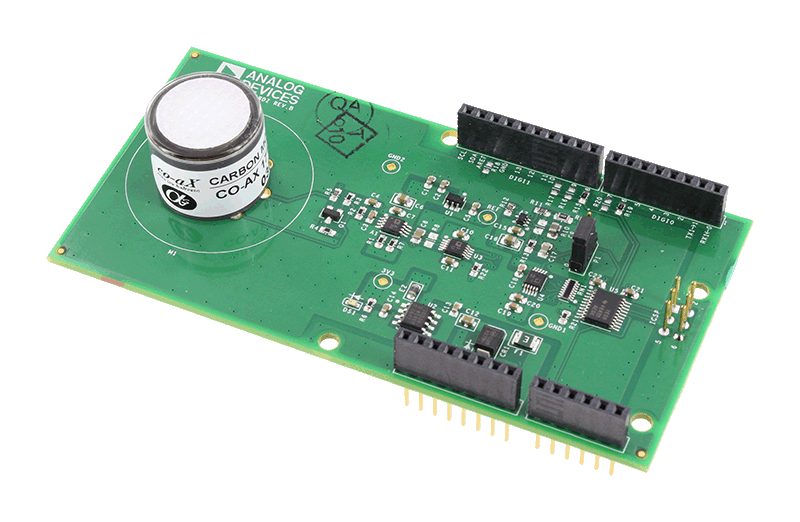

EVAL-CN0357-ARDZ

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

zoom

EVAL-CN0357-ARDZ

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

機能と利点

  • Form Factor Compatible with Arduino
  • Programmable for multiple other gases
  • Resolution down to 1ppm
  • Low power, single supply operation

製品の詳細

CN0357 single-supply, low noise, portable gas detector circuit using an electrochemical sensor. The Alphasense CO-AX carbon monoxide sensor is used in this example. Electrochemical sensors offer several advantages for instruments that detect or measure the concentration of many toxic gases. Most sensors are gas specific and have usable resolutions under one part per million (ppm) of gas concentration.

ツールおよびシミュレーション 1

リファレンス・デザイン 4

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0319

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

CN0319

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4-20mA thermocouple temperature monitor
  • Cold junction compensation
  • Loop powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1365 kB

Low Noise Gas Detector Circuit

ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0357

ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0357

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 電気化学センサー
  • 低消費電力
  • 単電源
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1253 kB

Multichannel K Type Thermocouple Measurement System

冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0354

冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

CN0354

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

設計および組み込みツール

pdf icon

ZIP

5.66 M

Dual Gas Sensor Simplified Schematic

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0396

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0396

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • デュアル・ガス・センサー
  • 温度補償機能付き
  • 16 ビット デジタル処理
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.72 M
