ADR3412/ADR3420/ADR3425/ADR3430/ADR3433/ADR3440/ADR3450: マイクロパワー高精度リファレンス電圧 (Rev. B)6/25/2010PDF1071 kB
製品概要
機能と利点
- 初期精度：±0.1%（max）
- 最大温度係数：8 ppm/℃
- 動作温度範囲：-40℃～+125℃
- 出力電流：+10mA出力電流/-3 mA引き込み電流
- 低静止電流：100μA（max）
- 低いドロップアウト電圧：250mV＠2mA
- 出力ノイズ（0.1～10 Hz）：10μVp-p以下＠1.2V（typ）
- 6ピンSOT-23パッケージを採用
製品概要
ADR3412/ADR3420/ADR3425/ADR3430/ADR3433/ADR3440/ADR3450は低価格、低消費の高精度CMOS電圧リファレンスで、小型SOT-23パッケージに収められ、±0.1%の初期精度、低動作電流、低ノイズを特長としています。高精度を実現するため、アナログ・デバイセズ社で特許収得済みのDigiTrim®技術を用いて、最終アッセンブリ工程で、デジタル的に出力電圧と温度係数がトリミングされます。安定化とシステム信頼性は、デバイスの低い出力電圧ヒステリシスと小さな長期出力電圧ドリフトによって、さらに改善されています。
さらに、デバイスは小さな動作電流（最大で100μA）のため、低消費の製品で容易に使用することができ、一方低出力ノイズは、クリティカルな信号処理システムにおいて信号の維持を手助けします。 これらのCMOS製品は、広範囲な出力電圧で入手可能となっており、全ての製品は-40℃～+125℃の工業用温度範囲にわたって仕様規定されています。
アプリケーション
- 高精度データ・アクイジション・システム
- 高分解能データ変換
- 工業用計測機器
- 医用機器
- 車載制御
- バッテリ駆動の機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
高精度、低消費電力測定装置設計に伴う課題を解決する12/20/2022 -

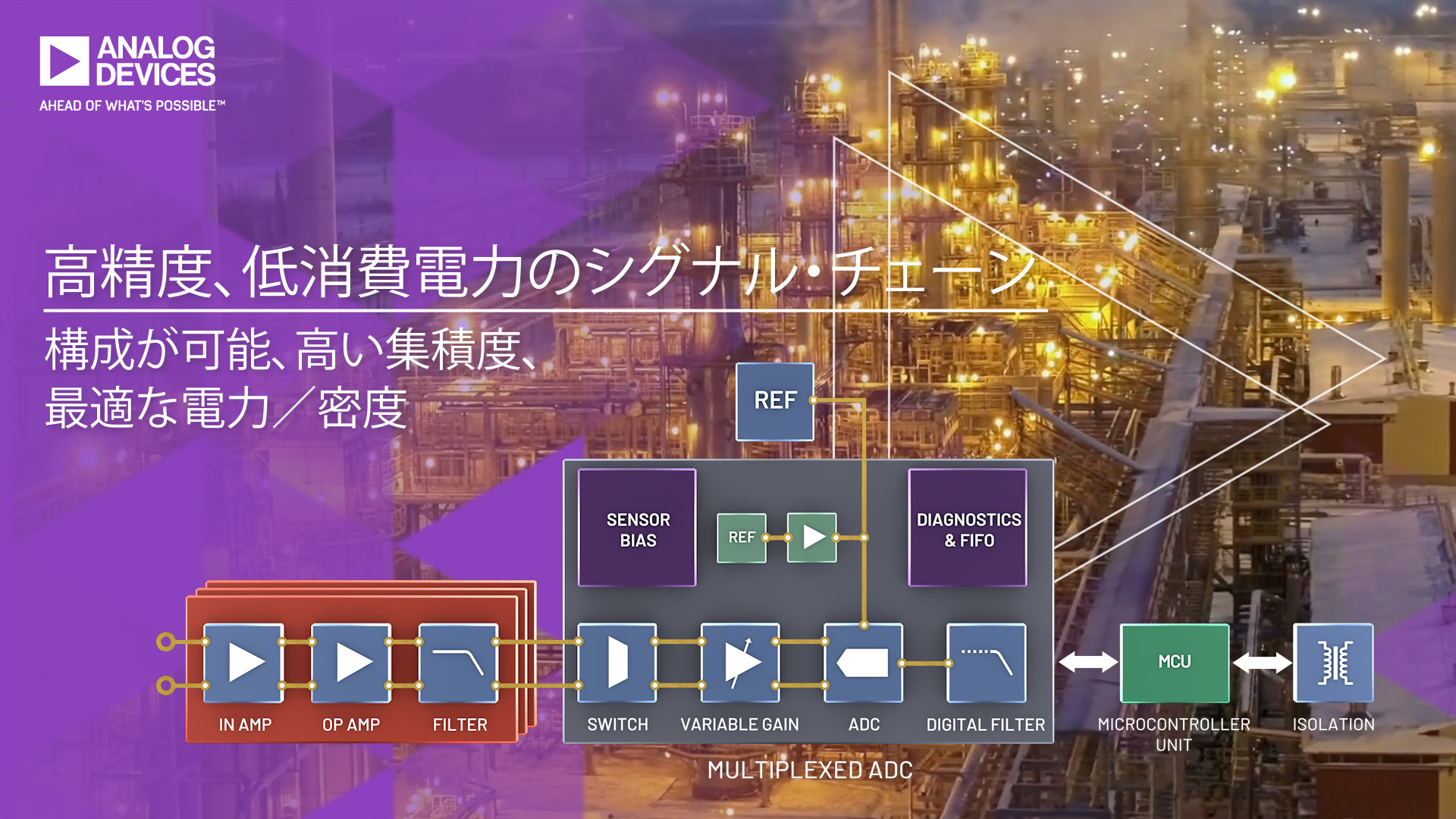

高精度、低消費電力のシグナル・チェーンによるシステム設計の加速12/18/2022
-
産業機器向け高精度電磁流量計2/1/2014 アナログ・ダイアログ
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
ADR3425
SPICE Models
CIR
ADR3425 SPICE Macro Model
3.06 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADR3425ARJZ-R2 | 材料宣誓書（MD） | 信頼性データ | 6-Lead SOT-23 | |
| ADR3425ARJZ-R7 | 材料宣誓書（MD） | 信頼性データ | 6-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ |
