製品概要
機能と利点
- 16ビット分解能でモノトニシティ保証
- 電流出力範囲：4mA～20mA、0mA～20mA、0mA～24mA
- 総合未調整誤差（TUE）：±0.01％FSR（typ）
- 出力ドリフト：±3ppM FSR/℃
- 電圧出力範囲：0V～5V、0V～10V、±5V、±10V
- 10％オーバーレンジ
- 総合未調整誤差（TUE）：±0.01％（typ）
- FSR出力ドリフト：±2ppm/℃
- 柔軟なシリアル・デジタル・インターフェース
- 出力障害検出機能内蔵
- 内蔵リファレンス：10ppm/℃（max）
- オプションの安定化されたDVCC出力
- 非同期クリア機能
- 電源電圧範囲
- AVDD：10.8V～40V
- AVSS：−26.4V～−3V / 0V
- 出力ループコンプライアンス： AVDD–2.5V
- 温度範囲：−40℃～+105℃
- TSSOPおよびLFCSPパッケージ
製品概要
AD5412/AD5422は低価格、高精度の全機能内蔵の12/16ビットD/Aコンバータで、工業用プロセス・コントロール・アプリケーションの要求に合うように設計されています。また、プログラマブル電流源出力および電圧出力を提供します。出力の電流範囲は、4mA～20mA、0mA～20mAあるいは0mA～24mAで、全範囲のいずれかにプログラムすることができます。
この製品のLFCSPバージョンはCAP2ピンを備えているため、HART信号をAD5412/AD5422の電流出力上に結合させることができます。
電圧出力は、別々のピンによって提供されており、0～5V、0～10V、±5V、あるいは±10Vの出力範囲で、全ての範囲に関して10％のオーバーレンジの構成が可能となっています。
アナログ出力は短絡とオープン回路から保護されており、1μFの容量負荷をドライブすることが可能です。
これらの製品は、電源電圧範囲10.8V～40Vでの動作が仕様規定されています。出力ループのコンプライアンスは0～AVDD–2.5Vとなっています。
柔軟なシリアル・インターフェースはSPIとMICROWIRE™互換で、絶縁アプリケーションで必要なデジタル絶縁を最小とする3線モードで動作させることができます。
またこの製品は パワーオン・リセット機能を内蔵しているため、既知の状態でパワーアップさせることができます。さらに非同期のクリア・ピン（CLEAR）を備えており、電圧出力ではゼロスケールまたはミッドスケールに、また選ばれた電流範囲の最小値に設定することができます。
この製品の総合出力誤差は、電流モードでは±0.01％ typ、電圧モードでは±0.01％ typとなっています。
アプリケーション
- プロセス制御
- アクチュエータ制御
- PLC
- HARTネットワークの接続機能（LFCSPパッケージのみ）
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

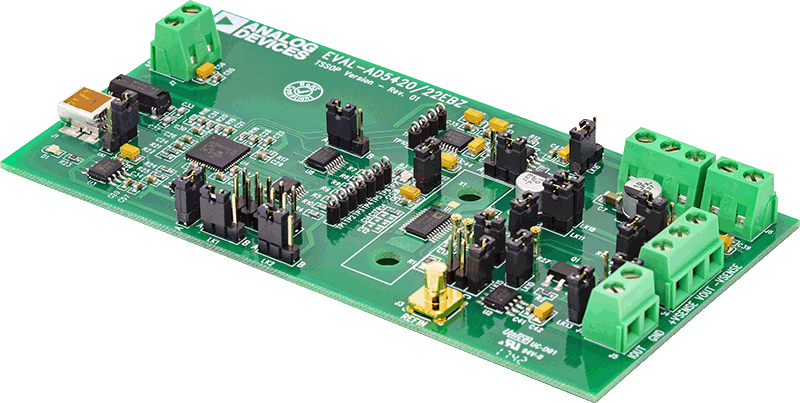

評価キット (1)
参考資料
-
AN-1519: 16-Bit, Fully Isolated Output Module Using the AD5422 Single-Chip Voltage and Current Output DAC and the ADuM1401 Digital Isolator (Rev. C)2/7/2018PDF162 K
-
AN-1313: 出力電流と出力電圧を 1 本の出力ピンに結合するように AD5422 を構成 (Rev. 0)2/14/2015PDF413 kB
-
AN-1241: Simplified 16-Bit Voltage Output and 4 mA-to-20 mA Output Solution Using the AD5422 (Rev. A)5/8/2013PDF166 kB
-
FAQ7/26/2017
-
CN0278: 電圧出力機能を追加したフル機能の 4mA～20mA HART ソリューション5/2/2014PDF718 K
-
CN-0321: HART 接続機能を備えた完全絶縁型シングル・チャンネル電圧および 4mA～20mA 出力8/13/2013PDF575K
-
CN-0233: 絶縁型DC/DC電源付き16ビット絶縁型工業向け電圧出力＆電流出力DAC4/3/2012PDF0
-
HART対応の通信ネットワークを構築する方法、低消費電力／小型／フレキシブルなモデムICを活用する10/1/2012 アナログ・ダイアログ
-
Part 2: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards9/10/2009
-
Part 1: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards9/10/2009
-
PLC評価用ボードによる産業用プロセス制御システムの容易な設計4/1/2009 アナログ・ダイアログ
ソフトウェア & システム
評価用ソフトウェア
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
リファレンス・デザイン (3)
おすすめ製品
AD5422 コンパニオン製品
推奨 Digital Isolators
- For process control applications: ADUM1400, ADUM1401, ADUM1200, ADUM1201.
- For digital isolators with integrated isolated power: ADUM5401, ADUM5402, ADUM5403.
- For isolated USB designs in healthcare and industrial control: ADUM4160.
- For cost sensitive designs: ADUM7440, ADUM7441, ADUM7442.
推奨 Low Power Hart Modem
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5422ACPZ-REEL | 成分表 | 品質および信頼性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD5422ACPZ-REEL7 | 成分表 | 品質および信頼性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD5422AREZ | 成分表 | 品質および信頼性 | 24-Lead TSSOP w/ EP | |
| AD5422AREZ-REEL | 成分表 | 品質および信頼性 | 24-Lead TSSOP w/ EP | |
| AD5422BCPZ-REEL | 成分表 | 品質および信頼性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD5422BCPZ-REEL7 | 成分表 | 品質および信頼性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD5422BREZ | 成分表 | 品質および信頼性 | 24-Lead TSSOP w/ EP | |
| AD5422BREZ-REEL | 成分表 | 品質および信頼性 | 24-Lead TSSOP w/ EP | |
| Wafer Fabrication Data |
