製品概要
機能と利点
- 単電源動作：5V～30V
- 両電源動作：±2.5 V～±15 V
- 低オフセット電圧：10μV（max）
- 入力オフセット・ドリフト：0.08μV/℃（max）
- レールtoレール出力
- 入力コモンモード範囲はグランド電位も含む
- 高いゲイン、CMRRおよびRSPP特性140 dB (typ)
- 低い電源電流：1.3 mA（max）
製品概要
ADA4638-1は、高電圧、高精度のゼロ・ドリフト・オペアンプで、レールtoレールの出力振幅を特長としています。この製品は、単電源5V～30Vまたは両電源±2.5V～±15Vでの動作が保障されている一方供給電流は1.3mA未満しか消費しません。10μVのオフセット電圧、0.08μV/℃以下のオフセット・ドリフト、1/fノイズなし、および電圧ノイズはわずか1.2μVp-p(0.1Hz～10Hz)を備えているため、ADA4638-1は非常に低い誤差を持った高精度アプリケーションに最適なアンプです。位置センサー、圧力センサー、医用機器、ストレーン・ゲージ・アンプでは、これらの動作温度範囲にわたってドリフトがほぼゼロである利点を活用できます。多くのシステムにおいて、レールtoレールの出力振幅は、信号対ノイズ比（SNR）を最大化する利点を得ることができます。
ADA4638-1は拡張工業用温度範囲-40ｰ～+125℃で仕様規定されており、8ピンのLFCSP（3mm×3mm）パッケージとSOICパッケージを採用しています。
アプリケーション
- 電子式重量計
- 圧力センサーおよび位置センサー
- ストレーン・ゲージ・アンプ
- 医療用計測機器
- 熱電対アンプ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
OPアンプ大全1/2/2005
-
Practical Design Techniques for Sensor Signal Conditioning, 19991/2/1999
-

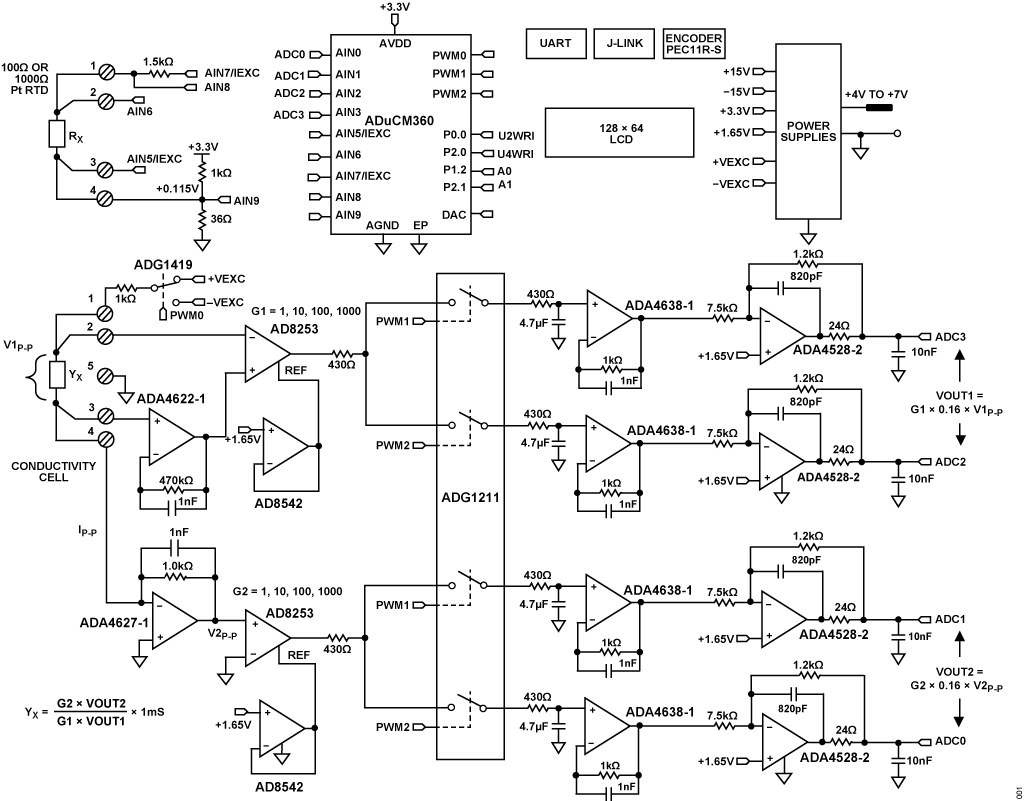

CN-0359: 全自動の高性能かつ高効率な測定システム (Rev. 0)3/28/2023
-
自動校正機能を備える 導電率測定システム11/1/2016 アナログ・ダイアログ
-
差電圧アンプ回路の“落とし穴”2/1/2014 アナログ・ダイアログ
-
チョッパかオートゼロか、それが問題6/1/2011
ツールおよびシミュレーション
SPICE Model
CIR
ADA4638-1 SPICE Macro Model
2.33 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
リファレンス・デザイン (1)
