AD7176-2: 20µsセトリング、250kSPSの24ビットΣ-Δ ADC (Rev. 0)11/6/2012PDF1242 kB
-
• AD7176-2 Key Sheet
PDF
製品概要
機能と利点
- 高速ならびに柔軟な出力レート：5SPS～250kSPS
- 高速なセトリング時間：20μs
- チャンネル・スキャン・データ・レート：50kSPS/チャンネル
- 性能仕様：
- ノイズ・フリービット：17ビット＠250kSPS
- ノイズ・フリービット：20ビット＠2.5kSPS
- ノイズ・フリービット：22ビット＠5SPS
- INL：FSRの±2.5ppm
- 50msセトリングで50Hz信号と60Hz信号の同時除去：85dB
- ユーザー構成可能な入力チャンネル：
- 完全差動の2チャンネルまたは4チャンネルの擬似差動
- クロスポイント・マルチプレクサ
- リファレンス電圧を内蔵：2.5V（ドリフト2ppm/℃）
- 内部発信器、外部クリスタル又は外部クロック
- 詳細については、データシートを参照してください
製品概要
AD7176-2は高速セトリング、高精度、高分解能のマルチプレクスされたΣΔ型A/Dコンバータ（ADC）で、低い帯域幅の入力信号用です。この入力チャンネルは、内蔵されたクロスポイント・マルチプレクサを介して、2チャンネルの完全差動または4チャンネルの擬似差動入力として構成することができます。内蔵された高精度、2.5V、低ドリフト（2ppm/℃）のバンドギャップ・リファレンス（出力リファレンス・バッファ付）は、機能を追加し、外付け部品数を削減します。
最大のチャンネル・スキャン・データ・レートは50kSPS/チャンネルで（20μsのセトリング時間で）、結果として17ビットのノイズ・フリービットで完全にセトリングされます。ユーザー選択可能な出力データ・レートは5SPS～250kSPSの範囲です。低速度では分解能が増加します。
AD7176-2は、3つのデジタル・フィルタを提供します。高速セトリングのsinc5＋sinc1フィルタは、チャンネル・スキャン・レートを最大化します。Sinc3フィルタは、シングル・チャンネル、低速度アプリケーションに対して分解能を最大化します。50Hzおよび60Hz環境下では、AD7176-2の特別なフィルタは、セトリング時間を最小化あるいはライン周波数の除去を最大化します。これらの強化されたフィルタは、27SPSの出力データ・レート（36msのセトリング時間で）で50Hzと60Hzの同時除去が可能となります。
システムのオフセット誤差とゲイン誤差は、チャンネルごとに修正することができます。このチャンネルごとの構成可能な機能は、sinc5 + sinc1 フィルタを使用する時、各チャンネルで使われる出力データ・レートに拡張されます。クロスポイント・マルチプレクサの全てのスイッチィングは、ADCによって制御され、GPIOピンを介して外部マルチプレクサを自動的に制御するように構成することができます。
規定動作温度範囲は－40℃～＋105℃です。AD7176-2は14ピンのTSSOPパッケージで供給されます。
アプリケーション
- プロセス・コントロール：PLC/DCSモジュール
- 温度と圧力の計測
- 医療および科学関連のマルチ・チャンネル計測機器
- クロマトグラフィ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

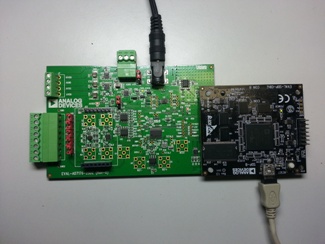

評価キット (1)
参考資料
-
The Data Conversion Handbook, 20051/2/2005
-
MT-023: ADC Architectures IV: Sigma-Delta ADC Advanced Concepts and Applications2/14/2015PDF936 kB
-
MT-022: ADC Architectures III: Sigma-Delta ADC Basics2/14/2015PDF289 kB
-
AD717x Family2/25/2016
-
CN0292: 工業用レベル信号用の堅牢な完全絶縁型4チャンネル多重化データ・アクイジション・システム10/9/2015PDF500 K
-

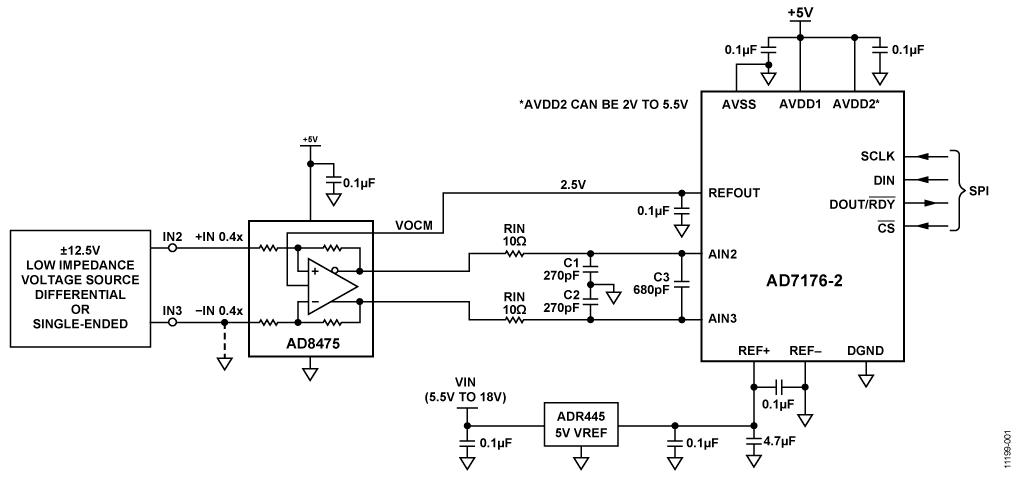

CN0310: 工業用信号レベル向け高精度、24ビット、250kSPS単電源Σ-ΔADCシステム11/26/2012PDF436 kB
-
「Virtual Eval」のチュートリアル10/15/2018 -
高精度シグマ・デルタ（ΣΔ）ADC が内蔵するデジタル・フィルタの活用法10/15/2018
-
ΣΔ ADCのトポロジに関わる基本原理：パート22/1/2016
-
HART との互換性を容易にするフレキシブルな帯域幅の 4 MA ～ 20 MA 電流入力4/1/2015
-
産業機器向け高精度電磁流量計2/1/2014 アナログ・ダイアログ
ソフトウェア & システム
Mbed サポート
EVAL-AD717x-AD411x-IIO Code
IIO firmware for the AD717x and AD411x family of devices.
WIKI
AD717x/411x Mbed IIO Application
This page gives an overview of using the ARM “Mbed” platform supported firmware example with Analog Devices AD717x/AD411x Evaluation boards and SDP-K1 controller board.
WIKI
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
ツールおよびシミュレーション

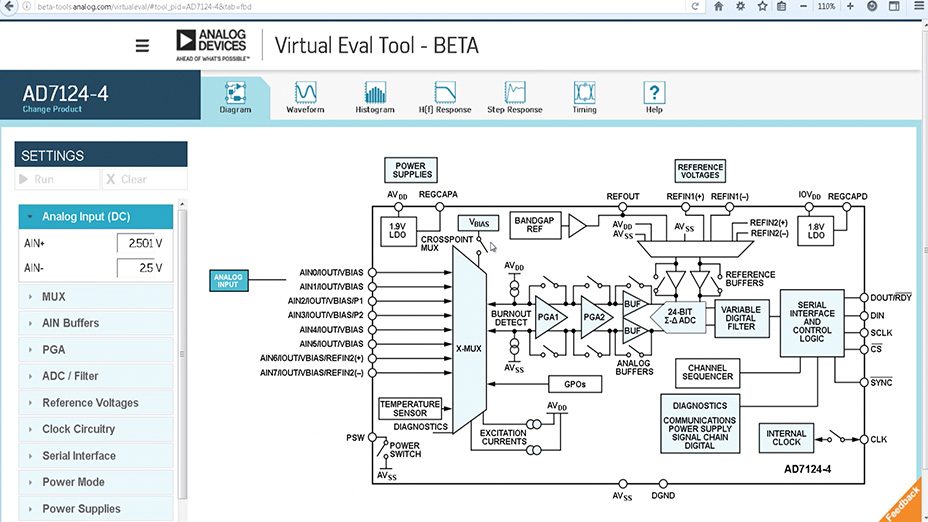

Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
IBIS Models
設計ツール
リファレンス・デザイン (3)
おすすめ製品
AD7176-2 コンパニオン製品
推奨 Digital Isolators
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
推奨 Driver Amplifiers
