AD7091R-5

4 チャンネル、I2C、超低消費電力、12 ビット ADC、20 ピン LFCSP/TSSOP 採用

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.59
特長
  • I2C 互換シリアル・インターフェースは標準モードと高速モードをサポート
  • 超低消費電力: 3 V 時、高速モードで 90 μW(typ)
  • VDD = 2.7 V ~ 5.25 V で仕様を規定
  • ドリフト 5 ppm/°C(typ)の高精度 2.5 V リファレンスを内蔵
  • 4 つのシングルエンド・アナログ入力チャンネル
  • アラート機能
  • ビジー機能
  • 自動サイクル・モード
  • 広い入力帯域幅
    • 入力周波数1 kHz 時のS/N 比(SNR)は68 dB(typ)
  • 柔軟な消費電力/スループット・レート管理
  • パイプライン遅延なし
  • パワーダウン・モード
    • VDD = 5.25 V 時550 nA(typ)
    • VDD = 3 V 時435 nA(typ)

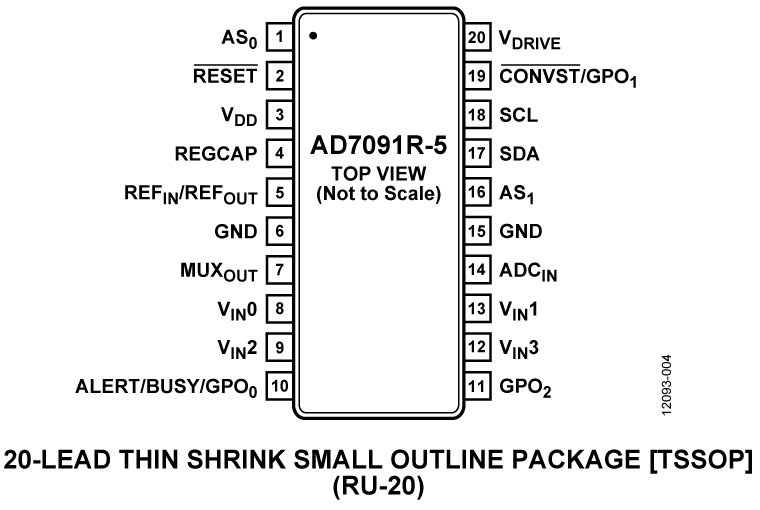

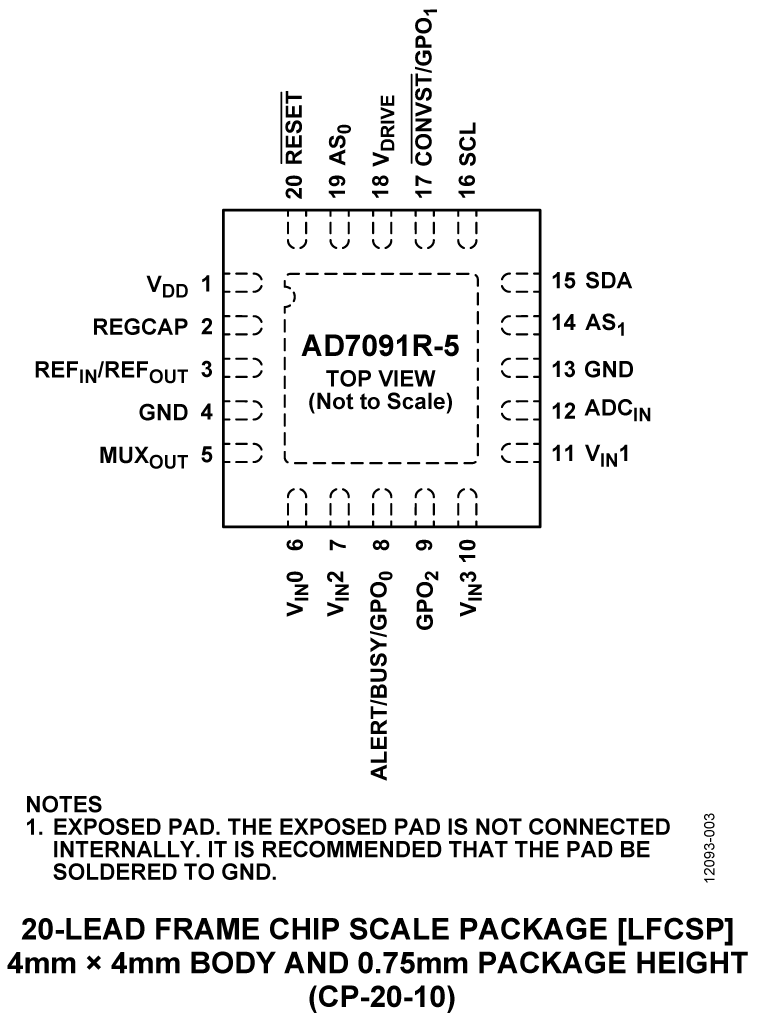

  • 20 ピンLFCSP/TSSOP パッケージ
  • 動作温度範囲: -40 °C ~ +125 °C
製品概要
show more Icon

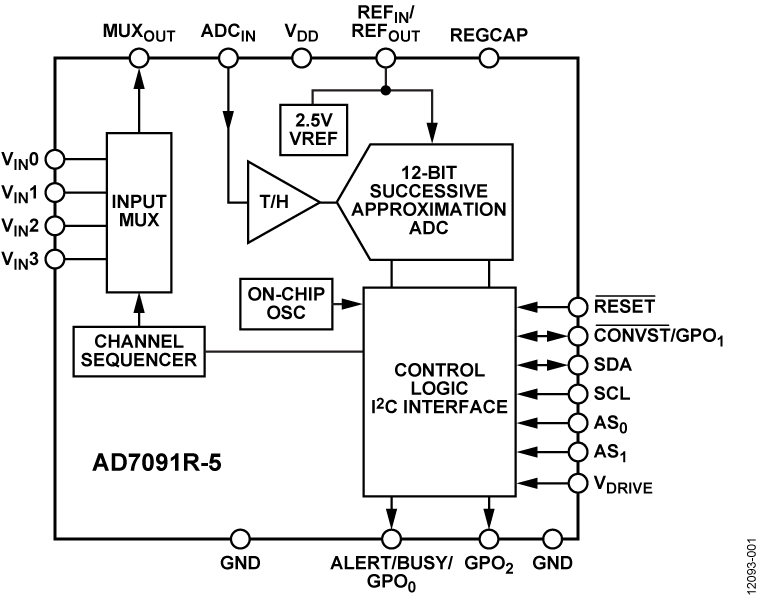

AD7091R-5 は、超低消費電力の 12 ビット、マルチチャンネル、逐次比較型 A/D コンバータ(ADC)です。AD7091R-5 は 2.7 V ~ 5.25 V の単電源で動作し、高速モードの場合、3 V 時の消費電流はわずか 24 μA(typ)です。

AD7091R-5 は、I2C インターフェースと互換性のある 2 線式シリアル・インターフェースを備えています。変換プロセスは、CONVST ピン経由でのサンプル・モード、ソフトウェア制御を通じて選択する自動サイクル・モード、または I2C の書き込み動作によって変換が行われるコマンド・モードで制御できます。

デバイスは、最大 1.5 MHz の入力周波数を処理できる広帯域トラック&ホールド・アンプを内蔵しています。AD7091R-5 は、内蔵変換クロック、高精度 2.5 V 内部リファレンス電圧、プログラマブルな範囲外ユーザー・アラート機能も備えています。

AD7091R-5 には、チャンネル・シーケンサ付きの 4 つのシングルエンド・アナログ入力があり、順次変換するチャンネルを事前にプログラムで選択できます。

AD7091R-5 は、高度な設計技法を採用しているので、性能を損なうことなく超低消費電力を実現できます。また、柔軟なパワー・マネージメントのオプションも備えています。内蔵されている設定レジスタにより、さまざまな動作状態を設定できます。これらの設定には、パワー・マネージメント、アラート機能、ビジー表示、チャンネル・シーケンシング、汎用出力ピンが含まれます。MUXOUT ピンと ADCIN ピンを使用することで、ADC によるアクイジションの前に、マルチプレクサ出力のシグナル・コンディショニングを実行できます。

アプリケーション
  • バッテリ駆動のシステム
    パーソナル・デジタル・アシスタント(PDA)
    医用計測機器
    モバイル通信
  • 計装システムおよび制御システム
  • データ・アクイジション・システム
  • 光センサー
  • 診断/モニタリング機能

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7091R-5BCPZ
  • HTML
  • HTML
AD7091R-5BCPZ-RL7
  • HTML
  • HTML
AD7091R-5BRUZ
  • HTML
  • HTML
AD7091R-5BRUZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 23, 2014

- 13_0241

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 23, 2014

- 13_0241

arrow down

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

評価用キット

評価用キット 1

reference details image

EVAL-AD7091R-5

AD7091R-5 Evaluation Board

zoom

EVAL-AD7091R-5

AD7091R-5 Evaluation Board

AD7091R-5 Evaluation Board

機能と利点

  • Full featured evaluation board for the EVAL-AD7091R-5SDZ
  • On-board power supplies Standalone capability
  • System demonstration platform (SDP) compatible (EVAL-SDP-CB1Z)
  • PC software for control and data analysis

製品の詳細

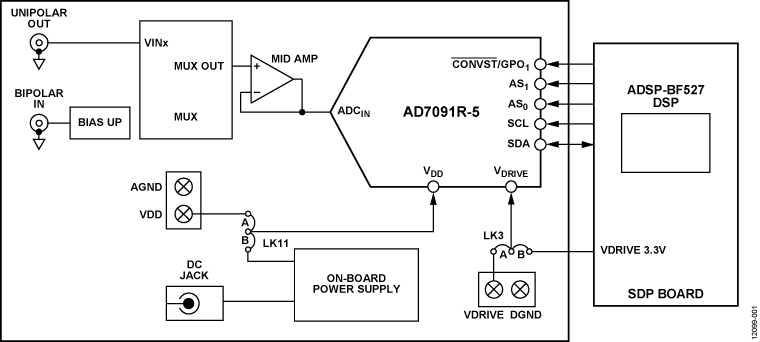

The EVAL-AD7091R-5SDZ is a fully featured evaluation board designed to allow you to evaluate the features of the AD7091R-5 analog-to-digital converters (ADCs). Control of the evaluation board occurs via the SDP connector (J13). The SDP board (EVAL-SDP-CB1Z) enables control of the evaluation board through the USB port of a PC using the evaluation board software available for download from the product page.


On-board components include: the ADA4805-1 low power, low noise rail-to-rail amplifier, the AD8031 high speed precision rail-to-rail op amp, the AD8032 high speed precision rail-to-rail dual op amp, the ADP3303 high accuracy 200 mA low dropout linear regulator, and the REF193 3.0 V precision micropower, low dropout, low voltage reference.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

Low Power Data Acquisition System

エナジーハーベスト回路とアラート機能を備えた、超低消費電力の 汎用マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0372

エナジーハーベスト回路とアラート機能を備えた、超低消費電力の 汎用マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0372

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
エナジーハーベスト回路とアラート機能を備えた、超低消費電力の 汎用マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 超低消費電力データ・アクイジション・システム
  • 4チャンネル, 12ビット レゾリューション
  • エナジーハーベスト電力回路
詳細なリファレンス・デザインを表示 external link
