製品概要
機能と利点
- 高精度減衰量:ゲイン = 0.1、0.2、0.25
- 同相電圧範囲: ±255 V
- CMRR: 最小 105 dB（ゲイン = 0.1）
- ゲイン誤差: 最大 0.006 %（60 ppm）
- ゲイン誤差ドリフト: 最大 1 ppm/°C
- ゲイン非直線性: 最大 2 ppm
- 幅広い電源電圧範囲:3.3 V ~ 50 V
- レールtoレール出力
- 電源電流: 350 μA
- オペアンプのオフセット電圧: 最大 80 μV
- –3 dB 帯域幅（ゲイン = 0.1）: 1 MHz
- 低消費電力のシャットダウン:20 μA
- 省スペースの MSOP および DFN パッケージ
製品概要

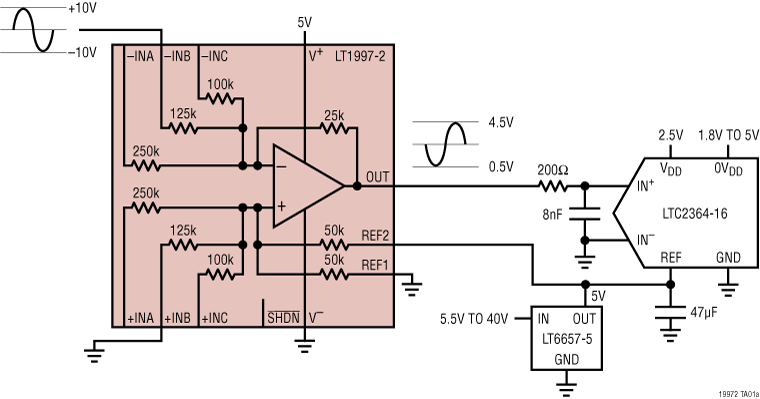

LT1997-2 は、大きな差動信号を ADC と互換性のある低電圧範囲に変換するために使用できる減衰（ファンネル）ディファレンス・アンプです。このデバイスは、高精度のオペアンプと高精度に整合した抵抗を組み合わせて、単一チップ・ソリューションを形成し、外付け部品を使用せずに正確に電圧を減衰して、電圧レベルをシフトします。ピンで選択可能な 3 つの標準ゲイン・オプション（0.1、0.2 および 0.25）が用意されており、これをさらに組み合わせて 0.006 %（60 ppm）という高精度で 0.0455 ～ 0.55（1.82 ～ 22 の減衰）の範囲のゲインを形成できます。また、LT1997-2 は、非常に幅広い入力コモンモード電圧範囲（±255 V）で機能し、要求の厳しい産業環境で堅牢な動作が可能です。抵抗の優れた整合性により、105 dB を超える同相ノイズ除去比が得られます。
各抵抗は、温度範囲全体で優れた整合性を維持し、1 ppm/°C 未満の整合した温度係数が保証されます。各抵抗は電圧に対してきわめて直線的であり、2 ppm 未満のゲイン非直線性が得られます。

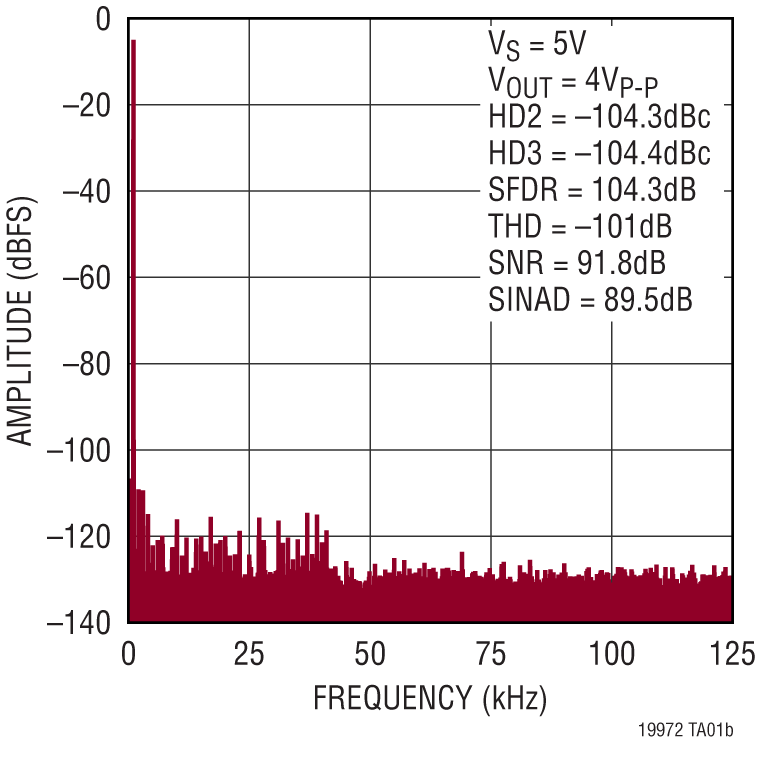

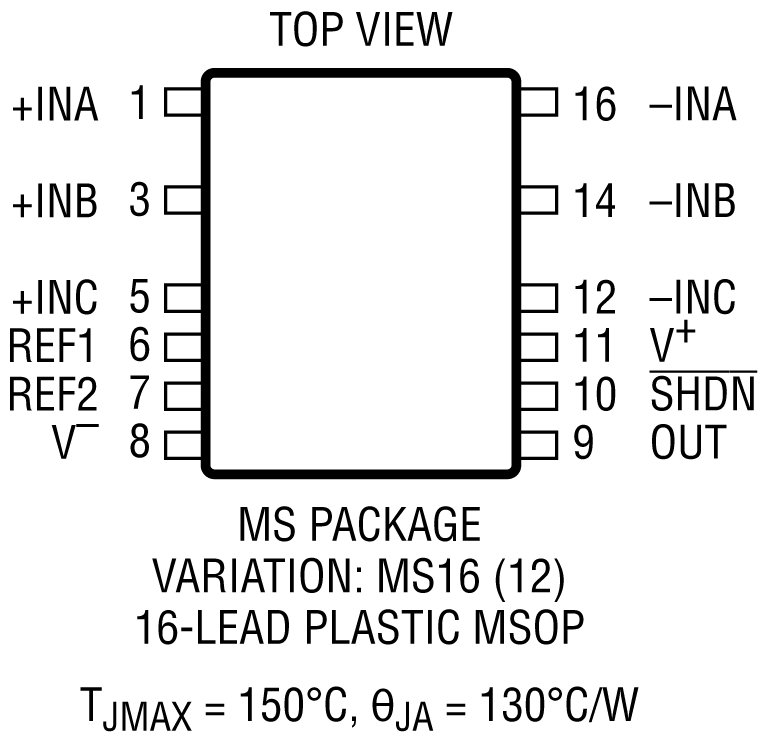

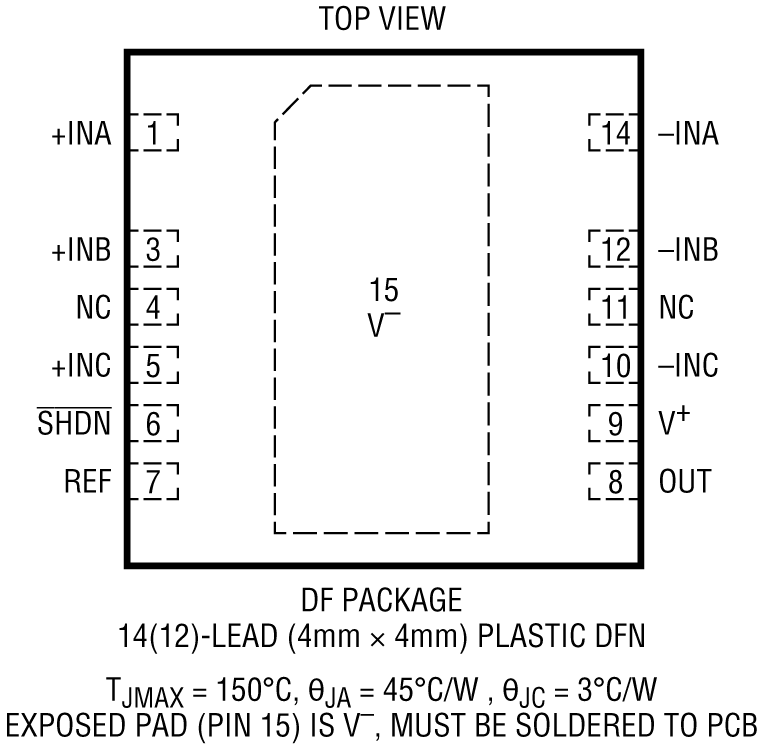

LT1997-2 は、5 V および ±15 V の電源電圧、−40°C ～ 125°C の温度範囲で完全に仕様規定されています。このデバイスは、スペースを節約する 16 ピン MSOP パッケージおよび 4 mm × 4 mm DFN14 パッケージで供給されます。
アプリケーション
- 高電圧から低電圧へのレベル変換
- ADC 用ドライバ
- コモンモード電圧範囲の広い双方向電圧と電流検出
- 産業用のデータ・アクイジション・フロントエンド
- アイソレーション回路の置き換え
- 差動からシングルエンドへの変換
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
アナログ・デバイセズ LT1997 高精度高電圧差動アンプ11/1/2021
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1997-1
LT1997-2
LT1997-3
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1997HDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997HDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997HMS-2#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997HMS-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997IDF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997IDF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14(12)-Lead DFN (4mm x 4mm w/ EP) | |
| LT1997IMS-2#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT1997IMS-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
