LT6656

製造中

1µA 高精度シリーズ電圧リファレンス

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

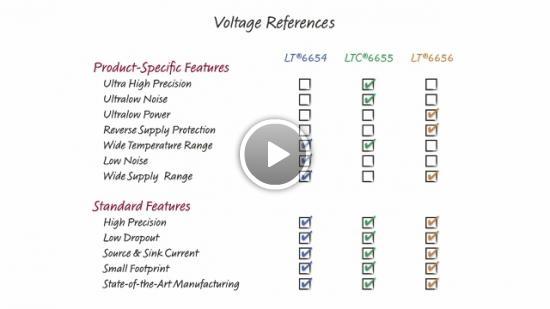

製品情報

  • 超低消費電流：850nA
  • 低ドリフト
    • Aグレード：10 ppm/°C (最大)
    • B グレード：20 ppm/°C (最大)
  • 高精度
    • Aグレード：0.05% (最大)
    • B グレード：0.1%（最大）
  • 長期ドリフト：15ppm/√kHr（LS8パッケージ）
  • 湿度の影響を受けない（LS8パッケージ）
  • 大きな出力ドライブ電流：5mA (最小)
  • 低損失電圧：10mV(最大)
  • -40°C～85°Cの範囲で完全に規定
  • –55°C～125°Cで動作
  • 18Vまでの広い電源範囲
  • 逆入力/出力保護
  • 供給可能な出力電圧オプション：1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V
  • 高さの低い（1mm）ThinSOT™パッケージ、（2mm × 2mm）DFNパッケージおよび高信頼性の気密封止（5mm × 5mm）LS8パッケージで供給

LT6656は、電源電流が1μA未満で、出力電圧から10mV以内の電源電圧で動作できる小型の高精度電圧リファレンスです。LT6656は0.05%の初期精度と10ppm/°Cの温度ドリフトを実現します。低消費電力と高精度の性能を兼ね備えているので、ポータブル機器やバッテリ駆動計測器に最適です。

LT6656は65ppm/mAの負荷レギュレーションで最大5mAの出力駆動電流を供給できるので、低消費電力A/Dコンバータの電源電圧およびリファレンス入力として使用できます。LT6656は最大18Vの電源電圧を使用可能で、入力の逆接続に耐えることができます。

LT6656の出力は1μF以上の出力容量で安定し、幅広いESR値の出力コンデンサで動作します。

このリファレンスは–40°C～85°Cでの動作が完全に規定されており、–55°C～125°Cの過酷な温度範囲で動作します。先進的設計、製造プロセスおよびパッケージング技術により、低ヒステリシスと安定した温度ドリフトを実現します。

LT6656は、6ピンSOT-23パッケージ、（2mm × 2mm）DFNパッケージおよび8ピンLS8パッケージで供給されます。LS8は、抜群の安定性を示す5mm× 5mmの表面実装型気密封止パッケージです。


アプリケーション

  • 高精度のA/DおよびD/Aコンバータ
  • 携帯型ガス・モニタ
  • バッテリ駆動またはソーラー駆動システム
  • 高精度レギュレータ
  • 低電圧信号処理
  • マイクロパワーのリモート検出
LT6656
1µA 高精度シリーズ電圧リファレンス
