AD8418A

新規設計に推奨

電流検出アンプ、双方向、ゼロ・ドリフト

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • オフセット・ドリフト：0.1μV/℃（typ）
  • 全温度範囲にわたるオフセット電圧：±200μV（max）
  • 動作電源電圧範囲：2.7V～5.5V
  • 電磁放射（EMI）フィルタ内蔵
  • 高い入力コモンモード電圧範囲：
    －2V～＋70V （連続動作）
    －3V～＋80V （破損なし）
  • DCコモンモード除去比（CMRR）：90dB（min）
  • 初期電圧ゲイン：20V / V
  • 広い動作温度範囲：
    AD8418AWBおよびAD8418AB：−40℃ ～ +125℃
    AD8418AWH：−40°C ～ +150°C
  • 双方向動作
  • 8ピンSOIC_Nパッケージおよび8ピンMSOPパッケージを採用、FMEA対応
  • 10ピンMSOPのピンアウト
  • AEC-Q100準拠により、自動車用アプリケーションに対応

AD8418Aは、高電圧、高分解能の電流シャント・アンプです。20V / Vの初期ゲインを特長としており、全温度範囲にわたるゲイン誤差は最大で±0.15％を備えています。バッファされた出力電圧は、ほとんどの標準的なコンバータに直接インターフェースすることができます。AD8418Aは、－2V～＋70Vにわたって優れた入力コモンモード電圧の除去を提供します。AD8418Aは、モーター・コントロール、パワーマネージメントおよびソレノイド制御を含む幅広い車載ならび工業用アプリケーションで、シャント抵抗両端の双方向電流計測を行います。

AD8418Aは、－40℃～＋150℃の温度範囲にわたって、ブレーク・スルーされた性能を提供します。特長としてゼロドリフト・コアがあり、動作温度範囲及びコモンモード電圧範囲にわたって、オフセットは、わずか0.1μV/℃（typ）しかドリフトしません。AD8418Aは、車載アプリケーション向けの品質評価がなされています。A8418Aは、EMIフィルタと、パルス幅変調（PWM）タイプの入力コモンモード電圧で、出力精度を確実にする特許取得済みの回路を含んでいます。入力オフセット電圧は±100μV（typ）です。AD8418Aは、8ピンMSOPおよび8ピンSOIC_Nパッケージに収納され、故障モード影響解析（FMEA）用に設計された10ピンMSOPのピンアウト・オプションを備えています。

アプリケーション

  • ハイサイド電流検出：
    モータ制御、
    ソレノイド制御、
    パワーマネージメント
  • ロー・サイド電流の検出
  • 診断保護機能
AD8418A
電流検出アンプ、双方向、ゼロ・ドリフト

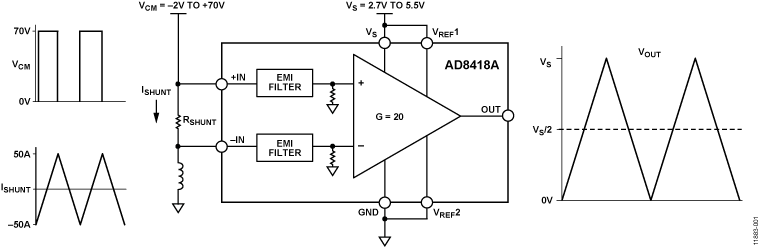

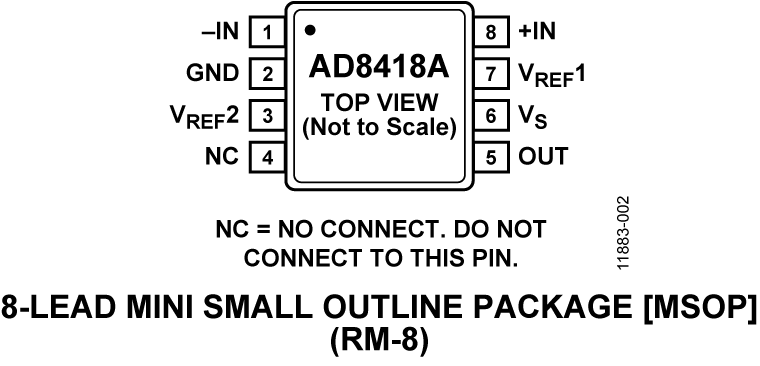

AD8418A Functional Block Diagram AD8418A Pin Configuration AD8418A Pin Configuration
