製品概要
機能と利点
- 低電源電流：13µA（typ）
- 低オフセット電圧：15µV（max）
- オフセット電圧ドリフト：20nV/℃
- 単電源動作：1.8V～5.5V
- 高PSRR：110dB（min）
- 高いCMRR特性：110dB（min）
- レールtoレール入力／出力
- ユニティ・ゲインで安定動作
- 拡張工業用温度範囲
製品概要
ADA4051-1/ADA4051-2はCMOS、マイクロパワー、ゼロ・ドリフトのオペアンプで、革新的なチョッピング技術を用いています。これらのアンプは、レールtoレールの入力振幅と出力振幅が可能で、1.8V～5.5Vの電源で動作し、極めて小さなオフセット電圧を特長としています。加えて、これらのアンプは高い電源電圧除去比（PSRR）とコモンモード除去比（CMRR）を提供し、アンプあたりわずか13µAの供給電流で動作します。このような組み合わせのため、ADA4051-1/ADA4051-2アンプは、低消費電力が重要でしかも高精度を必要とするバッテリ駆動のアプリケーションに最適な選択肢になっています。
ADA4051-1/ADA4051-2は、－40℃～＋125℃の拡張工業用温度範囲で仕様規定されています。ADA4051-1は5ピンSOT-23とSC-70パッケージで供給されます。ADA4051-2は、8ピンMSOPと8ピンLFCSPパッケージを採用しています。
ADA4051-1/ADA4051-2はアナログ・デバイセズが提供する、現在ますます製品が増えているゼロ・ドリフト・オペアンプ・シリーズ製品の1つです。
アプリケーション- 圧力センサーと位置センサー
- 温度計測
- 電子式スケール
- 医療機器
- バッテリ駆動の装置
- ハンドヘルド・テスト装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

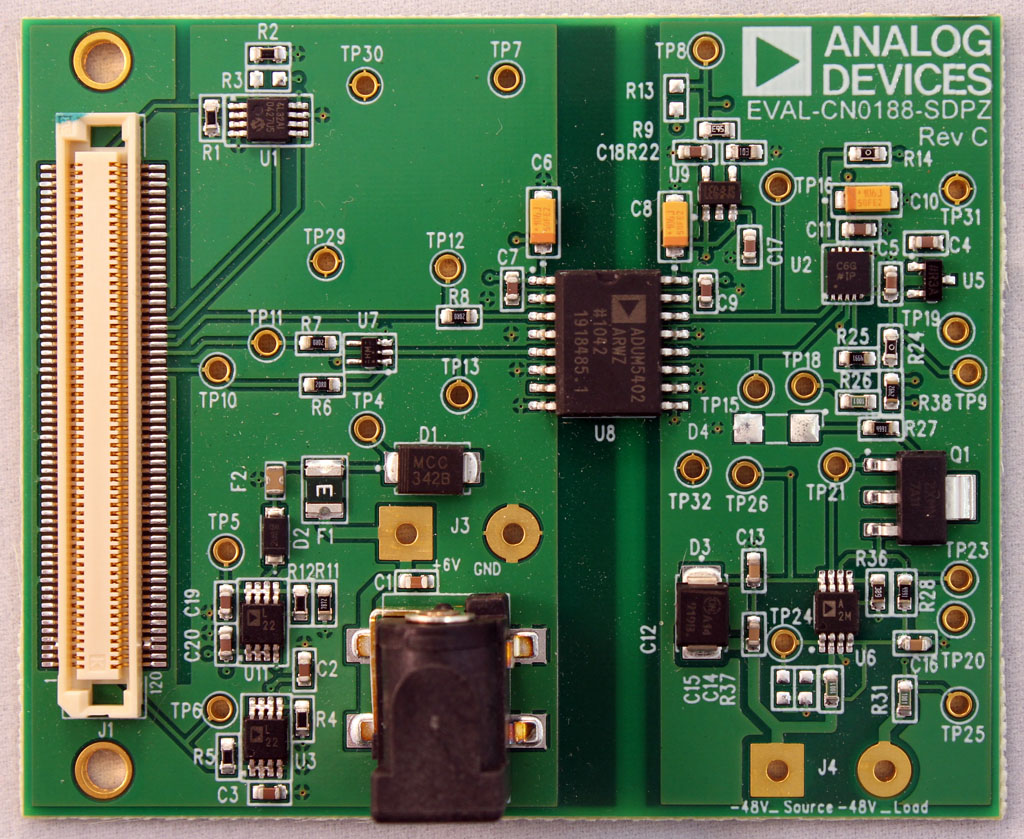

評価キット (1)
参考資料
-
FAQ7/26/2017
-
MT-055: Chopper Stabilized (Auto-Zero) Precision Op Amps2/14/2015
-
MT-052: Op Amp Noise Figure: Don't Be Misled2/14/2015
-
MT-050: Op Amp Total Output Noise Calculations for Second-Order System2/14/2015
-
MT-049: Op Amp Total Output Noise Calculations for Single-Pole System2/14/2015
-
MT-048: Op Amp Noise Relationships: 1/f Noise, RMS Noise, and Equivalent Noise Bandwidth2/14/2015
-
MT-047: Op Amp Noise2/14/2015
-
チョッパかオートゼロか、それが問題6/1/2011
-
MS-2066: Low Noise Signal Conditioning for Sensor-Based Circuits11/1/2010
-
アプリケーション・ エンジニアに尋ねる―39 ゼロドリフト・オペアンプ3/1/2010 アナログ・ダイアログ
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4051
SPICE Models
CIR
ADA4051 SPICE Macro Model
3.04 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

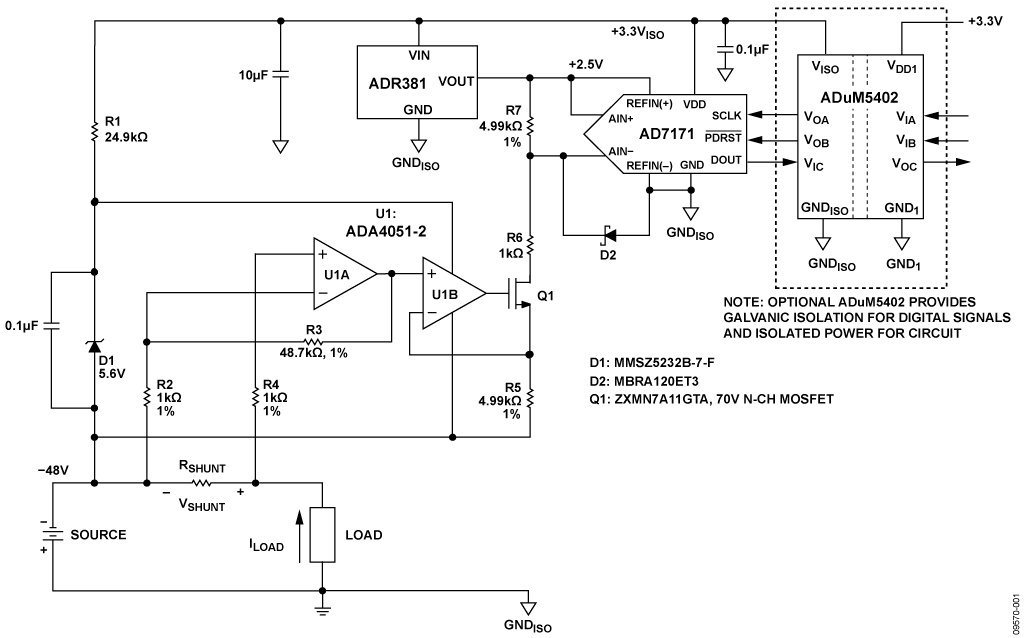

リファレンス・デザイン (2)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADA4051-2ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADA4051-2ARMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ADA4051-2ARMZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ADA4051-2ARMZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
