AD5116

デジタル・ポテンションメータ、シングル・チャンネル、64ポジション、プッシュボタン操作、不揮発性メモリ、抵抗誤差8%

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.78
機能
  • 公称抵抗許容誤差:最大±8%
  • ワイパー電流:±6mA
  • 可変抵抗器モードの温度係数:35ppm/℃
  • 低消費電力:
    2.5μA(max)@2.7Vおよび125℃
  • 広帯域幅:4MHz(5kΩオプション)
  • パワー・オンEEPROMリフレッシュ時間:50μs以下
  • データ保存期間:50年@125℃
  • 百万回の書き込み動作が可能
  • 単電源動作:2.3V~5.5V
  • 順応デバウンサー(スイッチ接点のデバウンスの影響を受けない機能)を内蔵
  • 広い動作温度範囲:
    -40℃~+125℃

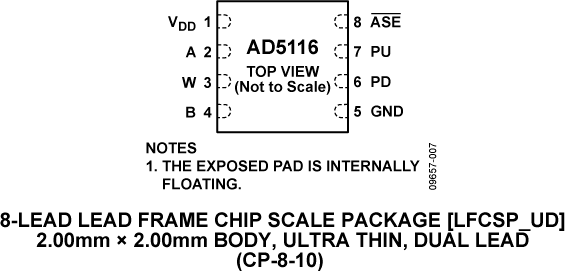

  • 薄型2mm×2mm×0.55mm、8ピンLFCSPパッケージ

製品概要
show more Icon
AD5116は、64ポジションの調整機能を必要とするアプリケーションに対して、不揮発性のデジタル・ポテンションメータソリューションを提供し、±8%の低抵抗許容誤差と、A、BおよびWピンでの電流密度は最大で±6mA、を保障します。この低い抵抗許容誤差、低い公称温度係数および広帯域幅は、オープン・ループのアプリケーションを簡素化し、マッチングの許容誤差を重視するアプリケーションへの使用も容易にします。

この新しく、低いA-W間とB-W間の抵抗値の機能は、抵抗アレイのワイパー抵抗値を、標準で45Ωと、極めて小さくしています。

簡単なプッシュボタン・インターフェースにより、わずか2つのプッシュボタン・スイッチを使って、手動で制御ができるようになっています。AD5116は、内部に適応型デバウンサーが設計されており、接点のバウンドによる無効なバウンス(通常機械的スイッチに見られる)を無視します。このデバウンサーは、種々のプッシュボタンに適応する融通性を備えています。

AD5116は、最後のワイパー位置を自動的にEEPROMに保存できますので、この製品は、電源投入時に、この最後のワイパー位置を必要とするようなアプリケーション(例:オーディオ装置など)に適しています。

AD5116は、2mm×2mm、8ピンLFCSPパッケージを採用しています。この製品は、拡張工業用温度範囲-40℃~+125℃にわたっての動作が保証されています。

アプリケーション

  • 機械的ポテンショメータの置き換え
  • ポータブル・デバイスのレベル調整
  • オーディオ音量制御
  • 低分解能DACの置き換え
  • LCDの輝度とコントラストの調整
  • プログラマブルな電圧-電流変換
  • プログラマブル・フィルタ、遅延、時定数
  • プログラマブル電源のフィードバック
  • 抵抗センサーのキャリブレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5116BCPZ10-500R7
  • HTML
  • HTML
AD5116BCPZ10-RL7
  • HTML
  • HTML
AD5116BCPZ5-500R7
  • HTML
  • HTML
AD5116BCPZ5-RL7
  • HTML
  • HTML
AD5116BCPZ80-500R7
  • HTML
  • HTML
AD5116BCPZ80-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

8 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

8 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5116BCPZ10-500R7

製造中

AD5116BCPZ10-RL7

製造中

AD5116BCPZ5-500R7

製造中

AD5116BCPZ5-RL7

製造中

AD5116BCPZ80-500R7

製造中

AD5116BCPZ80-RL7

製造中

評価用キット

評価用キット 1

reference details image

EVAL-AD5116SDZ

AD5116 Evaluation Board

zoom

EVAL-AD5116SDZ

AD5116 Evaluation Board

AD5116 Evaluation Board

機能と利点

  • Full-featured evaluation board for the AD5116
  • Several test circuits
  • Various ac/dc input signals

製品の詳細

The AD5116 supports single-supply 2.3 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications, offering guaranteed low resistor tolerance errors of ±8% and high bandwidth while allowing up to ±6 mA current density in the A, B, and W pins.

A simple push-button interface allows manual switching and can save the last wiper position automatically into the EEPROM, making it suits to applications that require a power-up in the last wiper position.

Complete specifications for the AD5116 can be found in the AD5116 datasheet.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 2

High Voltage DAC Circuit

プッシュボタン制御の高電圧出力 DAC

Audio Volume Control

Portable Audio Amplifier with Volume Control
