LTC2064

新規設計に推奨

電源電流2μA、低 IB、デュアル低消費電力、ゼロドリフト・オペアンプ

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低電源電流：最大2μA
  • オフセット電圧：最大5μV
  • オフセット電圧のドリフト：最大0.02μV/°C
  • 入力バイアス電流
  • 標準3pA
    • 最大30pA、–40°C～85°C
    • 最大100pA、–40°C～125°C
  • EMIフィルタ内蔵（1.8GHzでの除去比：114dB）
  • シャットダウン電流：最大170nA
  • レール・トゥ・レールの入力および出力
  • 動作電源電圧範囲：1.7V～5.25V
  • AVOL：標準140dB
  • 電源投入時の電荷損失が少ないことにより、デューティ・サイクル制御アプリケーションに対応
  • 規定温度範囲：
    • –40°C～85°C
    • –40°C～125°C
  • SC70、TSOT-23、MS8またはDFNパッケージ

LTC2063 / LTC2064は、シングル／デュアル、低消費電力、ゼロドリフトの20kHzアンプです。LTC2063 / LTC2064を使用すると、きわめて低い消費電力レベルで分解能の高い測定が可能になります。

電源電流は標準値が1.4μAで、最大値は2μAです。使用可能なシャットダウン・モードは、デューティ・サイクル制御アプリケーションでの消費電力を最小限に抑えるよう最適化されており、電源投入時の電荷損失が少ないので、システム全体の消費電力が低減されます。

LTC2063 / LTC2064は自己較正回路を内蔵しているので、入力オフセット電圧（最大5μV）およびオフセット・ドリフト（0.02μV/°C）が非常に小さくなります。入力バイアス電流の最大値はわずか20pAであり、規定の全温度範囲で100pAを超えることはありません。LTC2063 / LTC2064は入力バイアス電流がきわめて少ないので、値の大きい省電力抵抗を帰還回路網に使用することができます。

LTC2063 / LTC2064は、超低静止電流で精度がきわめて優れているので、携帯機器、環境発電、ワイヤレス・センサの各アプリケーションで、シグナルチェーンの構成要素として機能することができます。

LTC2063は6ピンSC70パッケージおよび5ピンTSOT-23パッケージで供給されており、LTC2064は8ピンMSOPパッケージおよび10ピンDFNパッケージで供給されています。どちらも–40°C～85°Cおよび–40°C～125°Cの温度範囲で完全に規定されています。


アプリケーション

  •  ワイヤレス・メッシュ・ネットワークでのシグナル・コンディショニング
  • ポータブル機器システム
  • 低消費電力のセンサ・コンディショニング
  • ガス検出
  • 温度測定
  • 医療機器
  • 環境発電（エナジーハーベスト）アプリケーション
  • 低消費電力の電流検出
LTC2064
電源電流2μA、低 IB、デュアル低消費電力、ゼロドリフト・オペアンプ

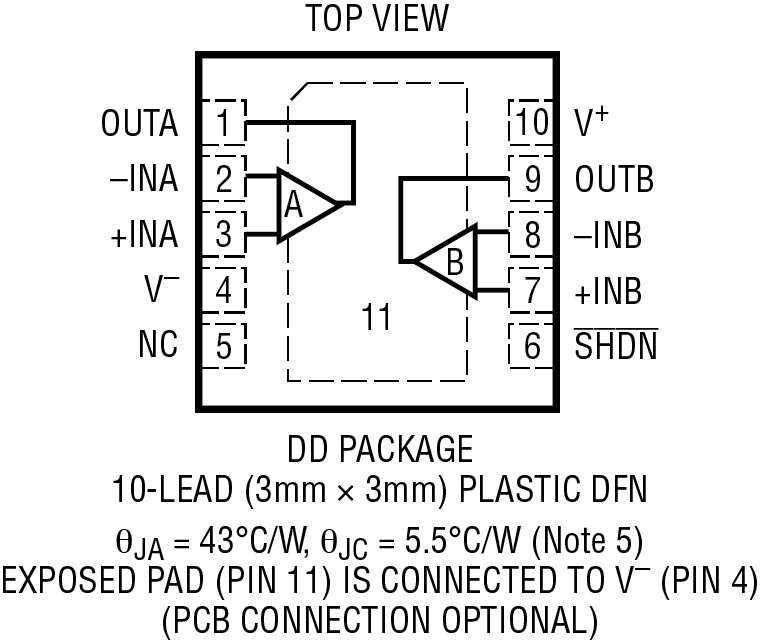

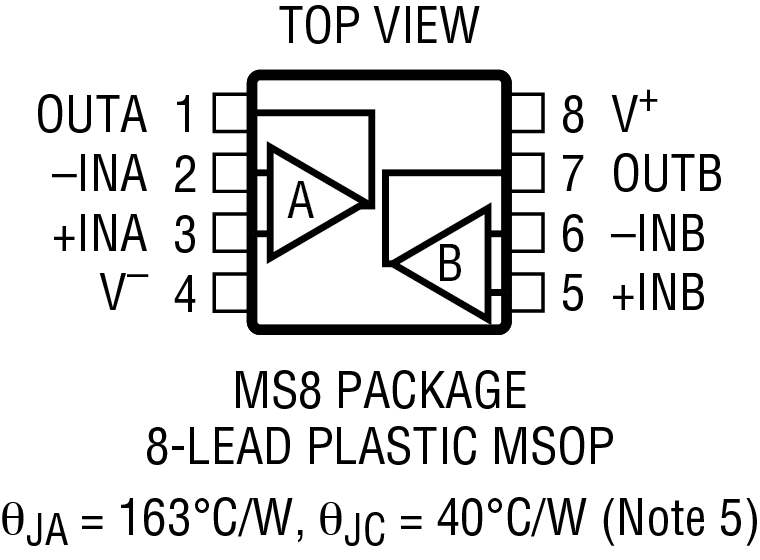

LTC2064 Pin Configuration LTC2064 Pin Configuration LTC2063-2064 Application Circuit Duty Cycle Lowers System Power
