製品概要

機能と利点

  • 初期精度:±5mV/±6mV(max)
  • 初期精度誤差:±0.24%/±0.24%
  • 低いTCVo:25ppm/℃(max)
  • 負荷安定性:70ppm/mA
  • ライン安定性:25ppm/V
  • 低消費電力:120μA(max)
  • 高出力電流:5mA
  • 広い動作範囲:
    ADR380は2.4~18V
    ADR381は2.8~18V
  • 広い温度範囲:-40~+85℃

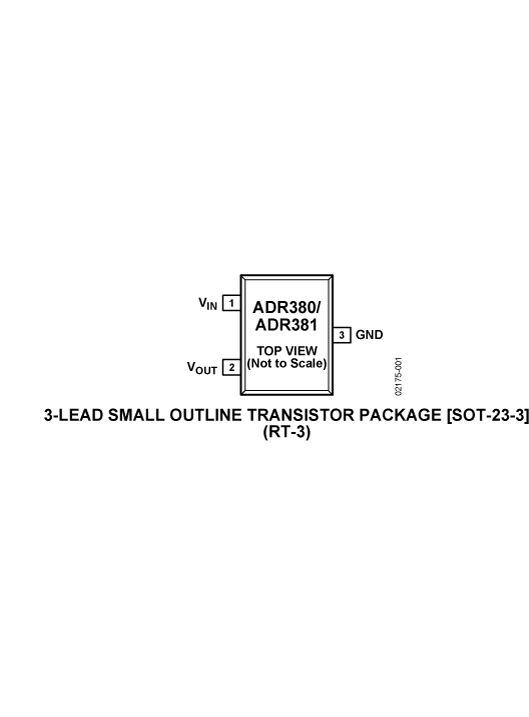

  • 標準的なピン出力の小型3ピンSOT-23パッケージ

製品概要

ADR380とADR381はそれぞれ高精密の2.048Vおよび2.500Vのバンドギャップ電圧リファレンスで、小型のフットプリントで高い精度と安定性、低い消費電力を備えています。特許収得済みの温度ドリフト曲線補正技術は、温度による電圧変化の非直線性を最小化します。広い動作範囲と低消費電力の特性により、3~5Vのバッテリ電源駆動アプリケーションに最適です。 ADR380とADR381は、出力電圧をわずか300mV上回る程度の電源から安定した出力電圧を供給するマイクロパワーの低ドロップアウト電圧(LDV)デバイスです。拡張工業用温度範囲(-40~+85℃)で仕様規定しています。 ADR380/ADR381は小型の3ピンSOT-23パッケージで供給されます。
