LT1964

200mA、低ノイズ、低損失、負電圧マイクロパワー・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.72
特長
  • 低ノイズ:30μVRMS(10Hz~100kHz)
  • 低消費電流:30μA
  • 低損失電圧:340mV
  • 出力電流:200mA
  • 固定出力電圧:-5V
  • 可変出力電圧:-1.22V~-20V
  • 正または負のシャットダウン・ロジック
  • シャットダウン時の消費電流:3μA
  • 1μF出力コンデンサで安定
  • アルミニウム、タンタルまたはセラミック・コンデンサで安定
  • 熱制限機能
  • 高さの低い(1mm)ThinSOTパッケージと(0.75mm)8ピン3mm×3mm DFNパッケージ
製品概要
show more Icon

LT1964は、 マイクロパワー、低ノイズ、低損失の負電圧レギュレータです。このデバイスは340mVの損失電圧で200mAの出力電流を供給できます。低消費電流(動作時30μA、シャットダウン時3μA)により、バッテリ駆動アプリケーションに最適です。消費電流はドロップアウト時にも十分に制御されます。

LT1964の他の特長として、低出力ノイズがあります。外付け0.01μFバイパス・コンデンサを追加すると、出力ノイズは10kHz~100kHzの帯域幅にわたって30μVRMSに低減されます。LT1964は小型コンデンサで動作可能で、1μFという低い出力容量で安定します。他のレギュレータのようにESRを追加することなく、小型のセラミック・コンデンサを使用できます。内部保護回路は逆出力保護、電流制限、熱制限などを行います。このデバイスには-5Vの固定出力電圧バージョンと、-1.22Vのリファレンス電圧による可変出力電圧バージョンがあります。LT1964レギュレータは、高さの低い(1mm)ThinSOTパッケージと高さの低い(0.75mm)8ピン(3mm×3mm)DFNパッケージで供給されます。


アプリケーション

  • バッテリ駆動機器
  • ノイズに敏感な計測機器向けの低ノイズ・レギュレータ
  • 正電圧LDOのLT1761ファミリの負電圧版デバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1964EDD#PBF
  • HTML
  • HTML
LT1964EDD#TRPBF
  • HTML
  • HTML
LT1964ES5-5#TRMPBF
  • HTML
  • HTML
LT1964ES5-5#TRPBF
  • HTML
  • HTML
LT1964ES5-BYP#TRMPBF
  • HTML
  • HTML
LT1964ES5-BYP#TRPBF
  • HTML
  • HTML
LT1964ES5-SD#TRMPBF
  • HTML
  • HTML
LT1964ES5-SD#TRPBF
  • HTML
  • HTML
LT1964IDD#PBF
  • HTML
  • HTML
LT1964IDD#TRPBF
  • HTML
  • HTML
LT1964IS5-5#TRMPBF
  • HTML
  • HTML
LT1964IS5-5#TRPBF
  • HTML
  • HTML
LT1964IS5-BYP#TRMPBF
  • HTML
  • HTML
LT1964IS5-BYP#TRPBF
  • HTML
  • HTML
LT1964IS5-SD#TRMPBF
  • HTML
  • HTML
LT1964IS5-SD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

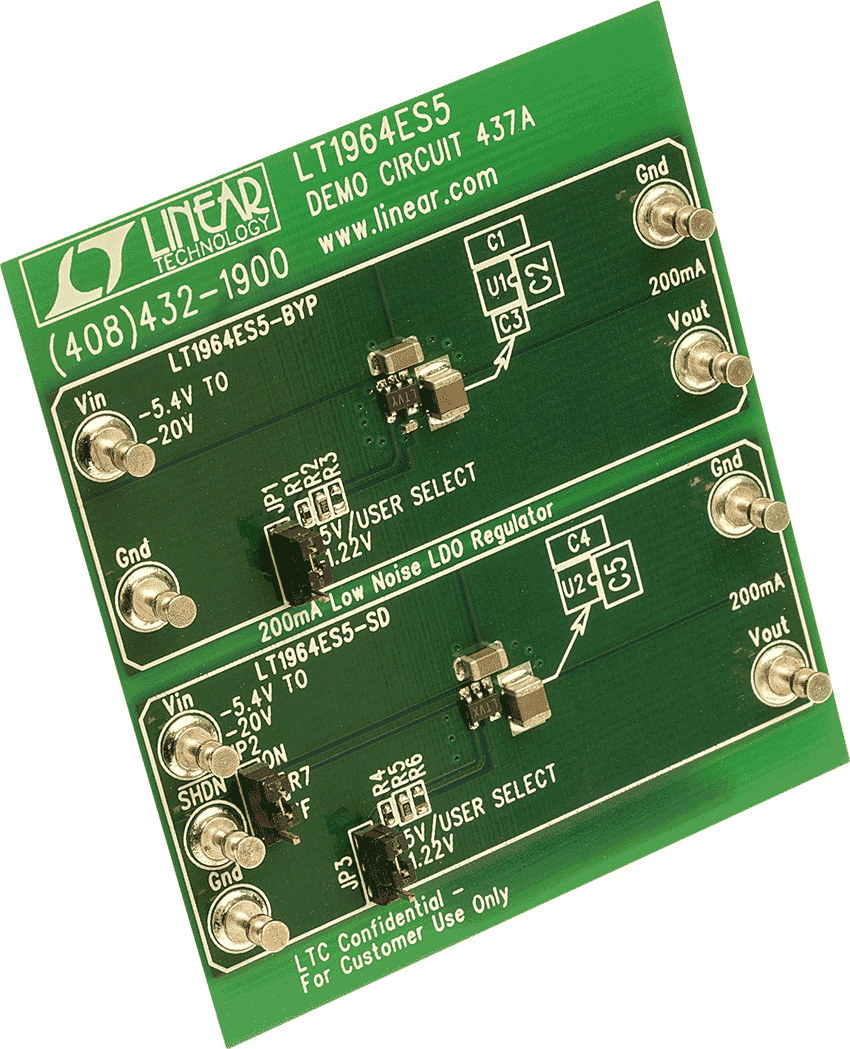

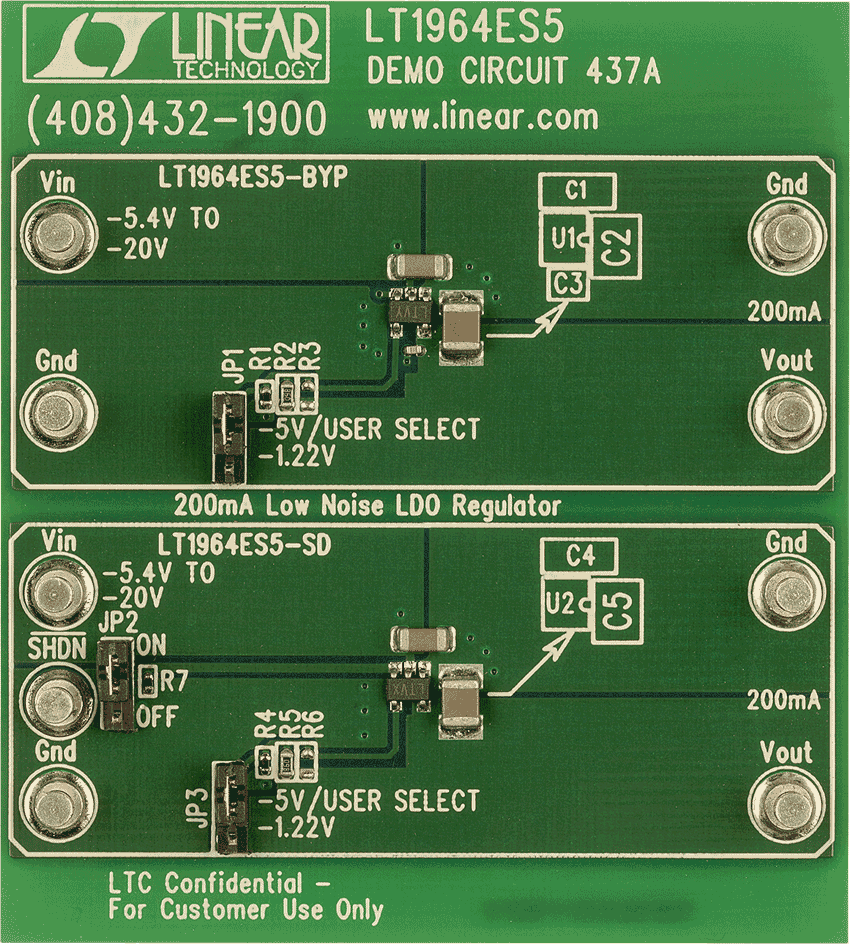

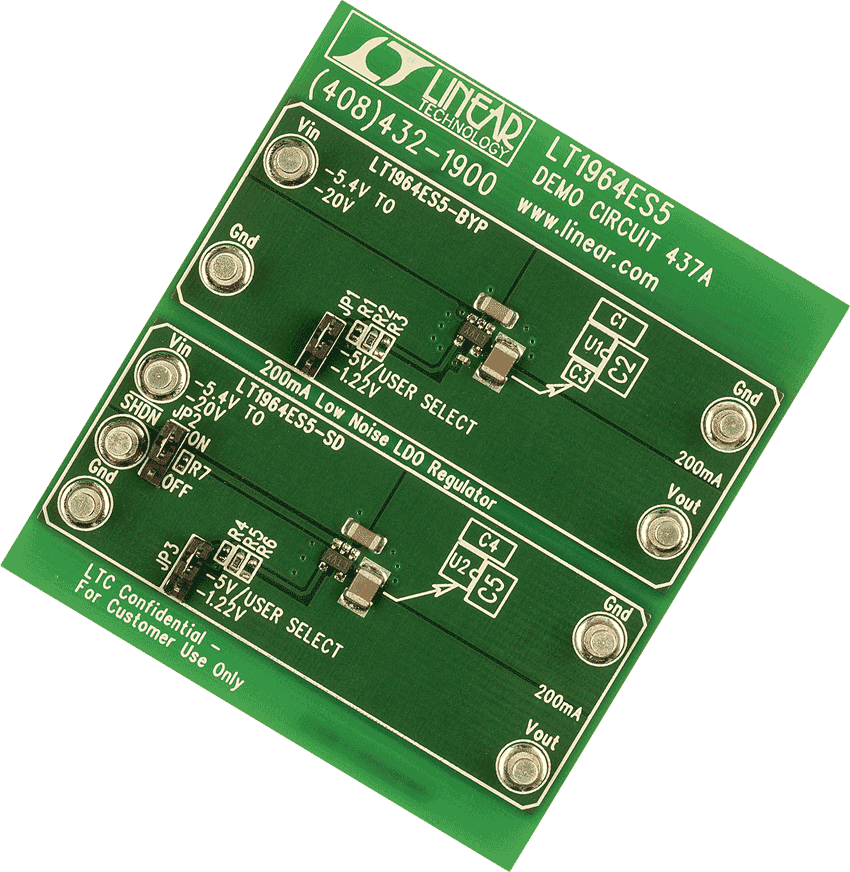

DC437A

LT1964ES56 Demo Board | Negative Low Noise LDO Regulator, -2.3V ≤ VIN ≤ -20V, VOUT = -1.22V/-5V @ 200mA

zoom

DC437A

LT1964ES56 Demo Board | Negative Low Noise LDO Regulator, -2.3V ≤ VIN ≤ -20V, VOUT = -1.22V/-5V @ 200mA

LT1964ES56 Demo Board | Negative Low Noise LDO Regulator, -2.3V ≤ VIN ≤ -20V, VOUT = -1.22V/-5V @ 200mA

製品の詳細

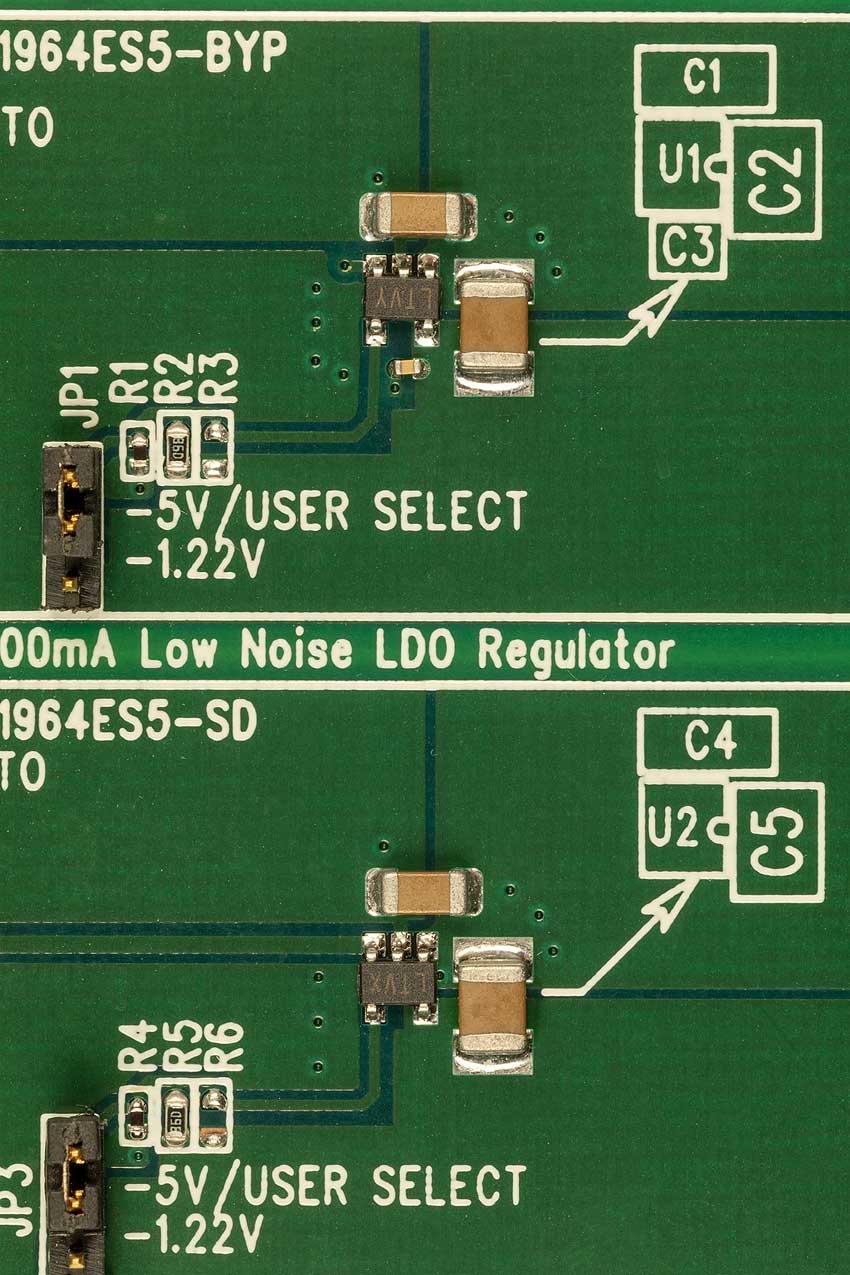

Demonstration circuit DC437 is a low noise negative micropower voltage regulator using the LT1964 low dropout linear regulator, which comes in a tiny 5-Pin SOT-23 package. The DC437 has an input voltage range from –2.3V to –20V, and is capable of delivering up to 200mA of output current. There are two circuits on this demo board: one uses the LT1964ES5-BYP which allows the internal reference to be bypassed to reduced output voltage noise, and the other uses the LT1964ES5-SD which has the shutdown feature. The output voltage is jumper-selectable and can be set to -1.22V, -5V or a user-determined value.

reference details image

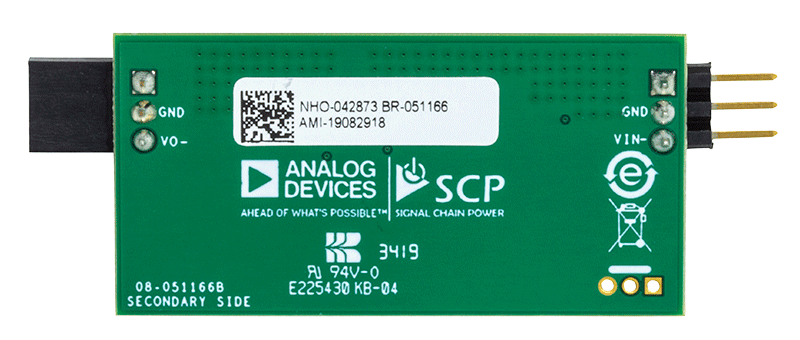

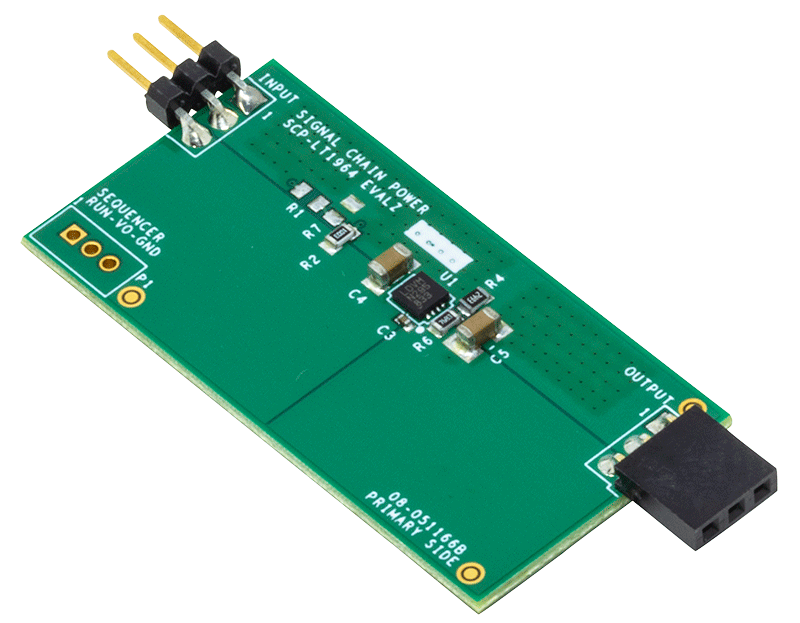

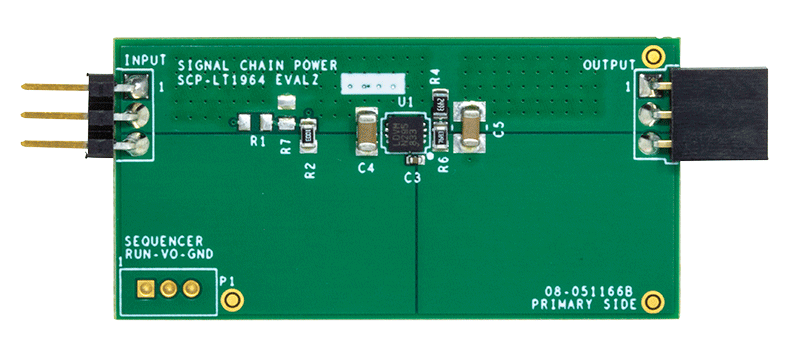

SCP-LT1964-EVALZ

LT1964シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

zoom

SCP-LT1964-EVALZ

LT1964シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

LT1964シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

製品の詳細

デモ回路SCP-LT1964-EVALZは、ノイズの影響を受けやすい回路で低ノイズ動作を実現するよう設計された、–20V、200mAの低ドロップアウト(LDO)レギュレータです。幅広い出力範囲に合わせて簡単に設定可能で、高いPSRRによって極めて低ノイズでの動作を提供できます。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT1964の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT1964のデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
