ADA4807-1

オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力/出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.28
特長
  • 低ノイズ
    3.1nV/√Hz@100kHz
    0.7pA/√Hz@100kHz
  • 低歪み(HD2 / HD3)
    -141/-144dBc@1kHz
    -112/-115dBc@100kHz
    -95/-79dBc@1MHz
  • 高速性能
    -3dB帯域幅:200MHz
    スルーレート:225V/μs
    0.1%セトリング・タイム47ns
  • 低入力オフセット電圧と低ドリフト:
    ±20 / ±125μV(typ / max)
    0.7 / 3.7μV/℃(typ / max)
  • 低入力オフセット電流とドリフト
    8 / 100nA(typ / max)
    30 / 250pA/℃(typ / max)
  • レールtoレールの入力/出力
  • 低静止電流:
    イネーブル時:1mA@±5V
    ディスエーブル時:2.4μA@±5V
  • 広い電源電圧範囲:2.7V~11V

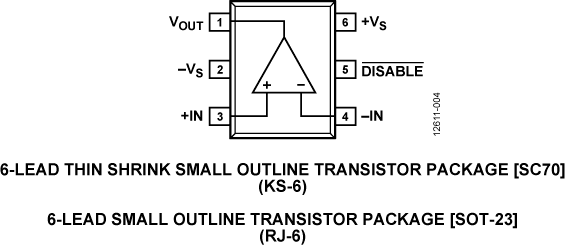

  • 小型パッケージ:
    6ピンSC70、6ピンSOT23
製品概要
show more Icon

ADA4807-1は超高精度な低消費電力、低ノイズ、レールtoレールの電圧帰還型オペアンプです。このアンプは業界の高速、レールtoレール・アンプの中で最も低い入力ノイズ(3.1nV/√Hzと0.7pA/√Hz)になるように設計されていますが、その一方で1mA以下の静止電源電流で動作するのでバッテリ駆動、携帯用計測器から部品実装密度が高く低消費電力が要求される高速システムまで広範囲のアプリケーションに適しています。ADA4807-1は±1.5V~±5V(単電源で+3V~+10V)の広い電源範囲で動作し、さらにディスエーブル機能を備えているのでアサートして静止電源電流を2.4μAまで減らすことができます。

高ダイナミック・レンジの信号を処理するシステムに対して、出力電圧は各電源レールの50mV以内まで振れるので出力ダイナミック・レンジが最大限になり、入力段はレールtoレールなので電源レールまであるいは電源レールを超えて入力することができます。

ADA4807-1は-3dB小信号帯域幅が200MHz、スルーレートが225V/μs、0.1%(4V step)へのセトリング時間が47nsと高速性能であるとともに、入力オフセット電圧が125μV(max)、温度ドリフトが0.7μV/℃と高精度になっています。電源±5Vで、出力信号2V p-p、100kHzで1kΩを駆動した場合、HD2は-112dBc、HD3は-115dBcです。このアンプは低歪み、高セトリング・タイムなので分解能18ビットまでの高速単電源高精度ADCの駆動に最適です。ADA4807はこれら優れた性能を提供しますが、静止電流は1mA以下しか消費しません。

ADA4807-1(シングル)は省スペースの6ピンSC70と6ピンSOT-23パッケージを採用しております。各パッケージの製品は-40℃~+125℃の工業用温度範囲で動作します。

アプリケーション

  • 高速バッテリ駆動システム
  • 高実装密度システム
  • 高分解能A/Dコンバータ(ADC)ドライバ
  • ポータブル・テスト機器
  • アクティブ・フィルタ
