LT3494: 出力切断付きマイクロパワー低ノイズ昇圧コンバータ データシート (Rev. )4/22/2010PDF1M
製品概要
機能と利点
- 低消費電流
- アクティブ・モードで65μA
- シャットダウン・モードで1µA
- スイッチング周波数は全負荷範囲で不可聴
- パワーNPNを搭載：
- 350mAの電流制限 (LT3494A)
- 180mAの電流制限 (LT3494)
- ショットキー・ダイオードを搭載
- 出力切断機能を搭載
- 出力調光機能を搭載
- 広い入力範囲：2.3V～16V
- 広い出力範囲：最大40V

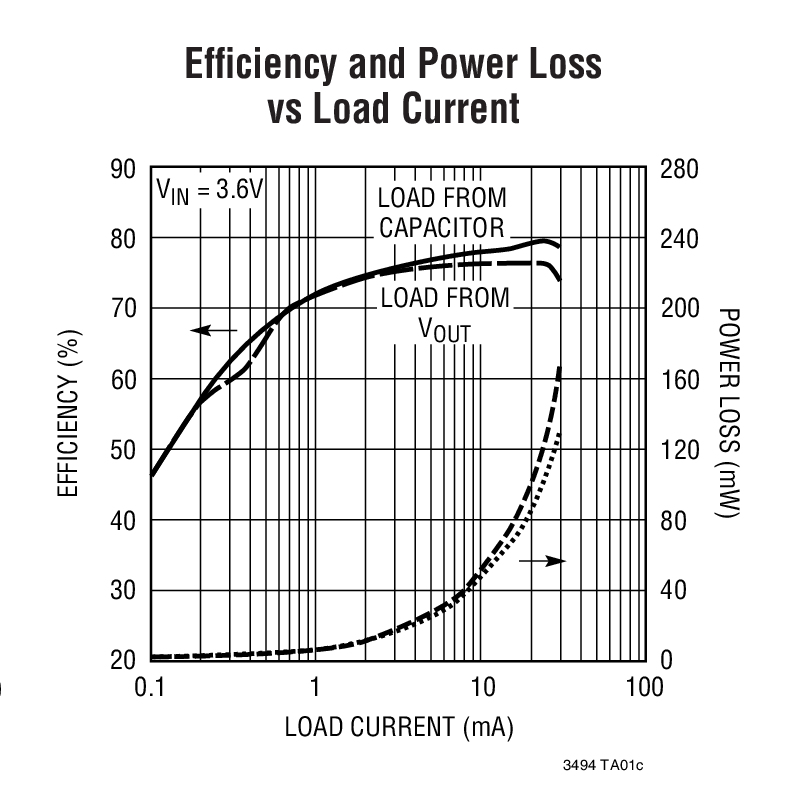

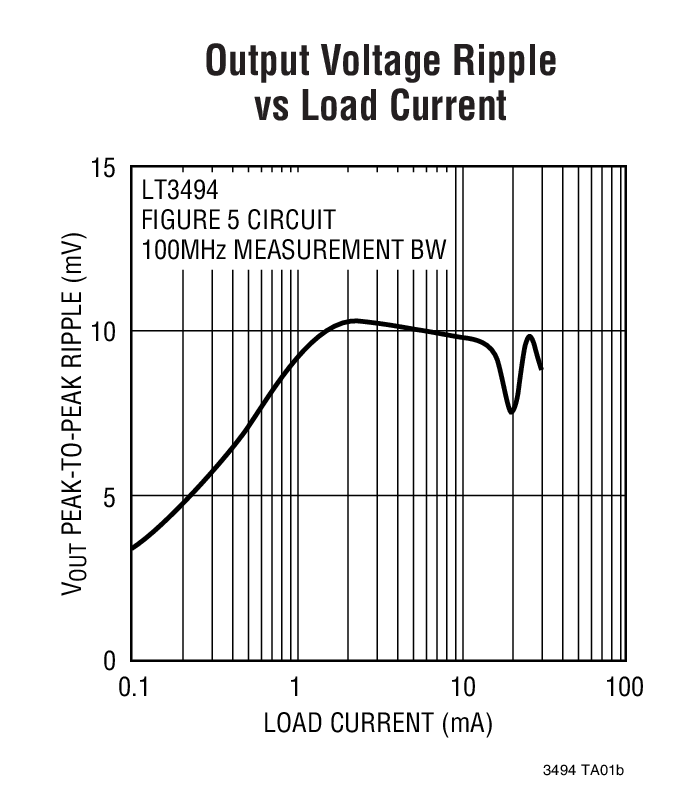

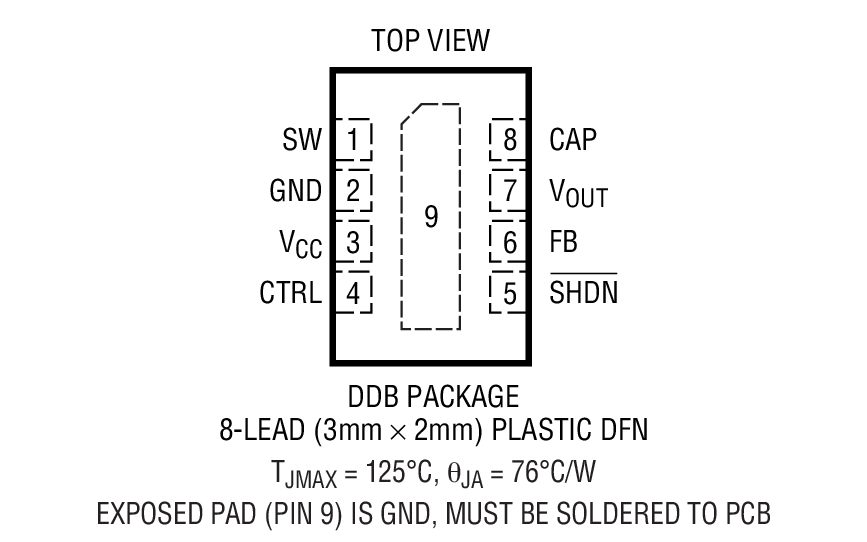

- 小型8ピン3mm×2mm DFNパッケージ
製品概要
LT3494/LT3494Aは、パワースイッチ、ショットキー・ダイオード、出力切断回路を内蔵する低ノイズ昇圧コンバータです。これらのデバイスは革新的な制御技法を採用し、出力電圧リップルを低く抑えるとともに、広い負荷電流範囲で高効率を維持します。この技法により、スイッチング周波数が全負荷範囲で可聴帯域を超えることが保証されます。これらのデバイスは350mA（LT3494A）および180mA（LT3494）の電流制限機能をもつ高性能NPNパワースイッチを搭載しています。消費電流は65μAと低く、シャットダウン時には1μA以下にさらに低減されます。切断回路を内蔵しているので、シャットダウン時に出力電圧を入力から絶縁することができます。補助リファレンス入力（CTRLピン）により、内蔵の1.225V帰還リファレンスをより小さな値でオーバーライドできるので、動作時に出力電圧を完全に制御可能です。LT3494/LT3494Aは小型8ピン3mm×2mm DFNパッケージで供給されます。
アプリケーション
- OLED電源
- 低ノイズ電源
- MP3プレーヤ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R530 Reliability Data3/26/2018PDF20 K
-

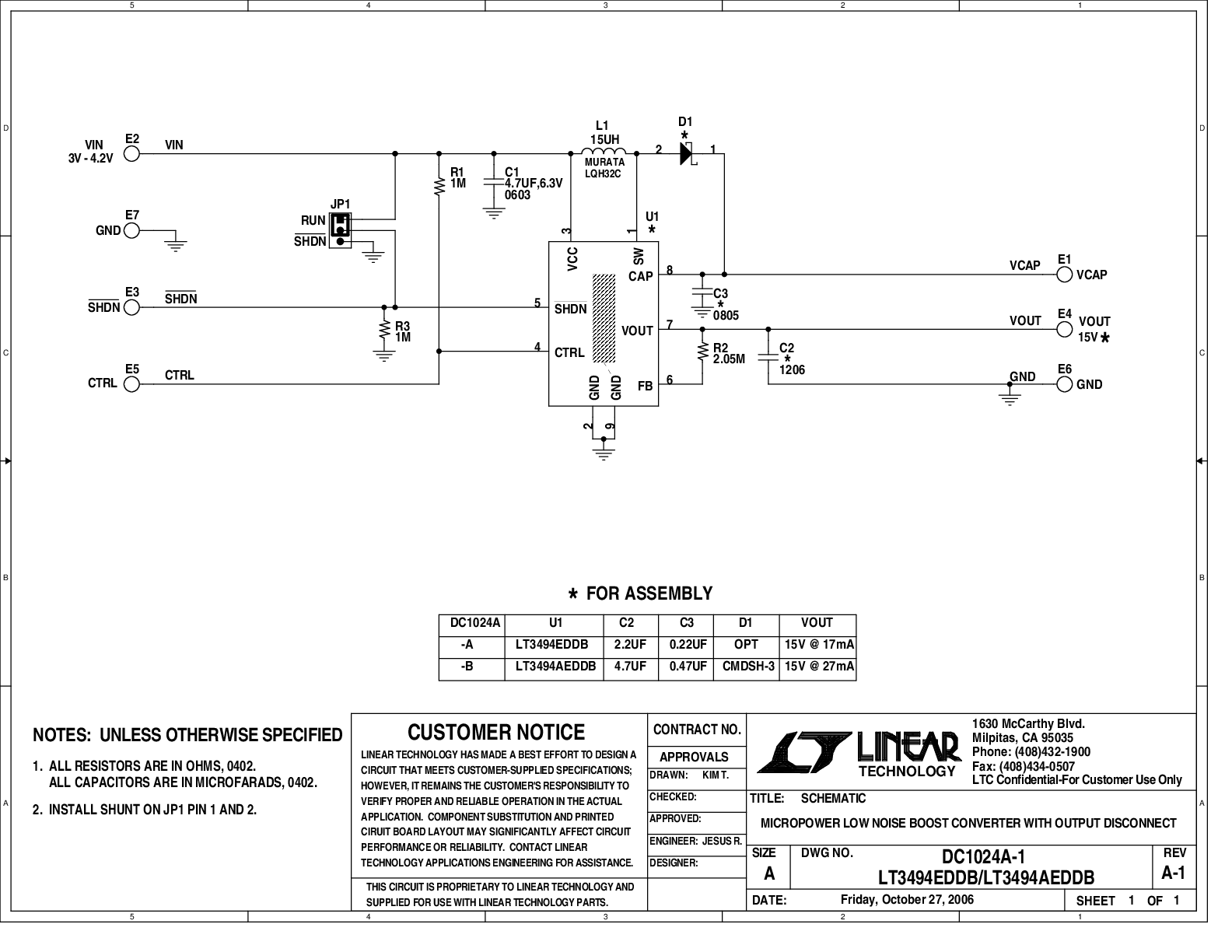

DC1024A - Demo Manual9/24/2009PDF577K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3494
LT3494A
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3494AEDDB#TRMPBF | 成分表 | 品質および信頼性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LT3494AEDDB#TRPBF | 成分表 | 品質および信頼性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LT3494EDDB#TRMPBF | 成分表 | 品質および信頼性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LT3494EDDB#TRPBF | 成分表 | 品質および信頼性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
