製品概要

機能と利点

  • 非常に低い消費電流：3μA
  • 入力電圧範囲：2.0V～45V
  • 出力電流：20mA
  • 損失電圧：300mV
  • 調整可能な出力電圧（VADJ＝VOUT(MIN)＝600mV）
  • 固定出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V
  • 出力許容誤差：負荷、入力、温度の全範囲で±2%
  • 低ESRのセラミック出力コンデンサ（最小2.2μF）で安定
  • シャットダウン電流：＜1μA
  • 電流制限保護
  • 逆バッテリ保護
  • 熱制限保護
  • TSOT-23および2mm×2mm DFNパッケージ

製品概要

LT3008シリーズはマイクロパワー、低損失電圧（LDO）リニア･レギュレータです。このデバイスは300mVの損失電圧で20mAの出力電流を供給します。無負荷時の消費電流は3μAです。負荷が増加しても、グランド･ピンの電流は出力電流の5%未満に保たれます。シャットダウン時の消費電流は1μAを下回ります。

LT3008レギュレータは低ESRのセラミック･コンデンサを使用して安定性と過渡応答を最適化するので、必要な容量は最小でわずか2.2μFです。他のレギュレータのようにESRを追加する必要はありません。内部保護回路は電流制限、熱制限、逆バッテリ保護、逆電流保護などを行います。

LT3008シリーズは中位の出力ドライブ能力とスタンバイ時に超低消費電力を必要とするアプリケーションに最適です。このデバイスには1.2V、1.5V、1.8V、2.5V、3.3V、5Vの固定出力電圧バージョンと 0.6V～44.5Vの出力電圧範囲を備えた可変出力電圧バージョンがあります。LT3008は熱特性が改善された6ピンDFNおよび8ピンTSOT-23パッケージで供給されます。


アプリケーション

  • オートモーティブ
  • 低電流のバッテリ駆動システム
  • キープアライブ電源
  • 遠隔モニタリング
  • ユーティリティ・メータ
  • 低消費電力産業用アプリケーション

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

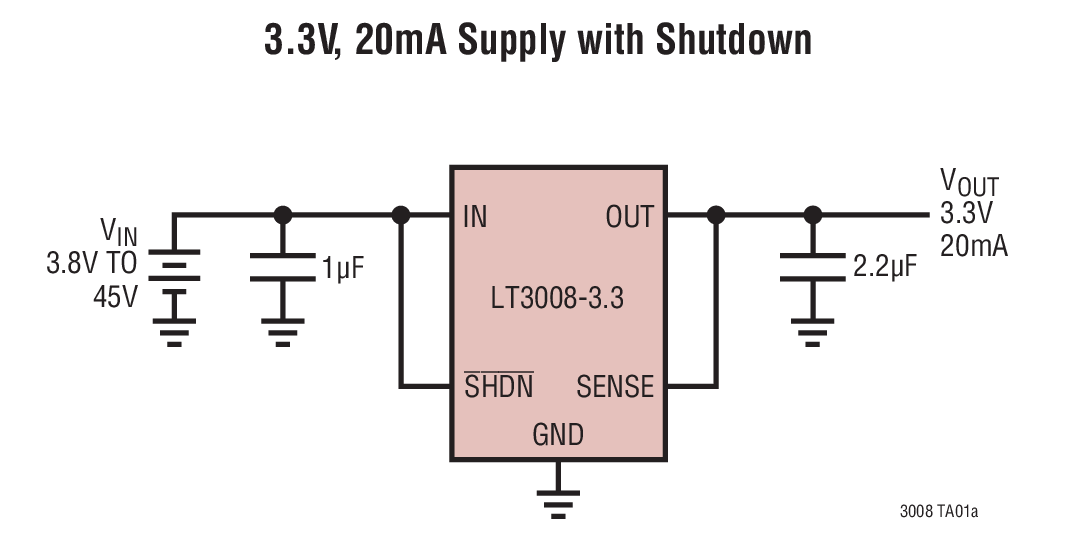

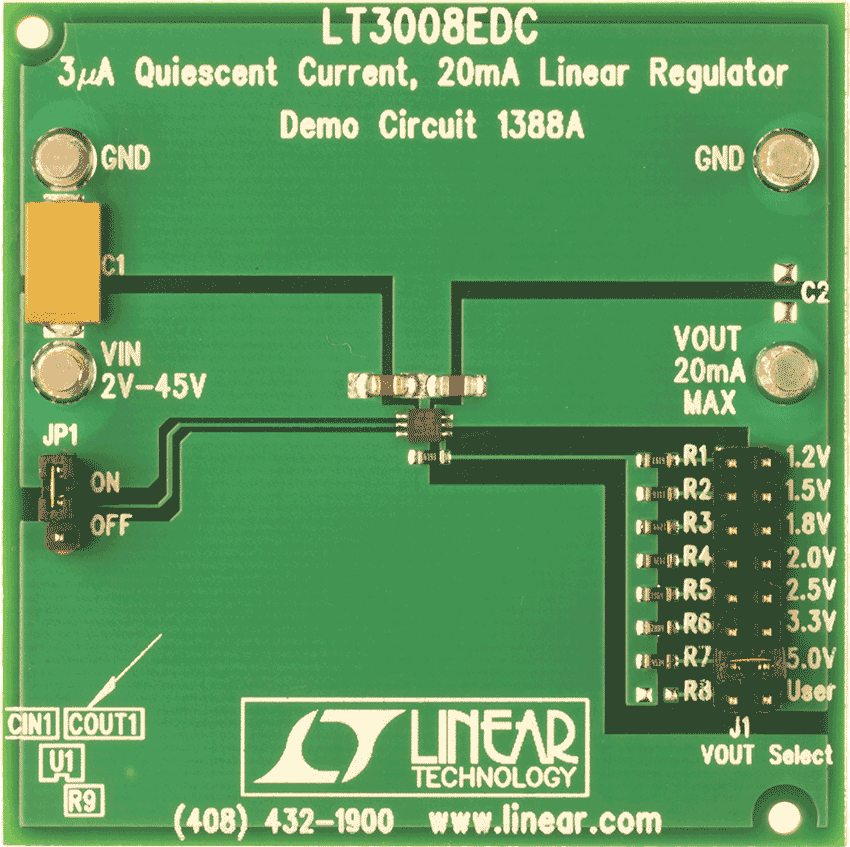

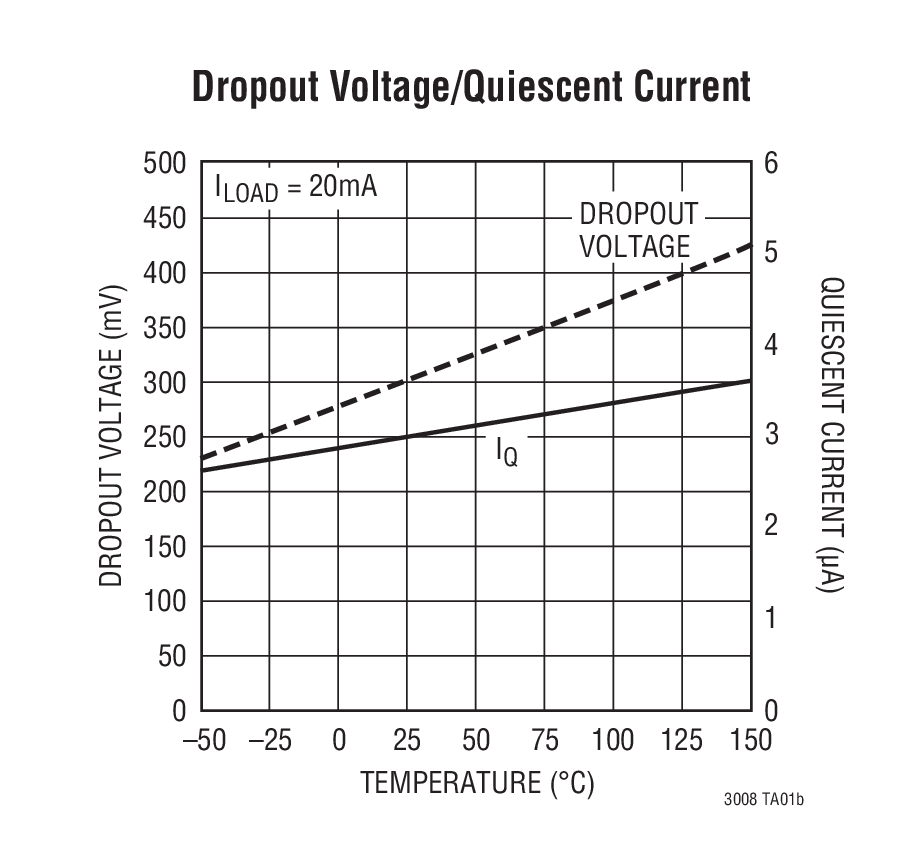

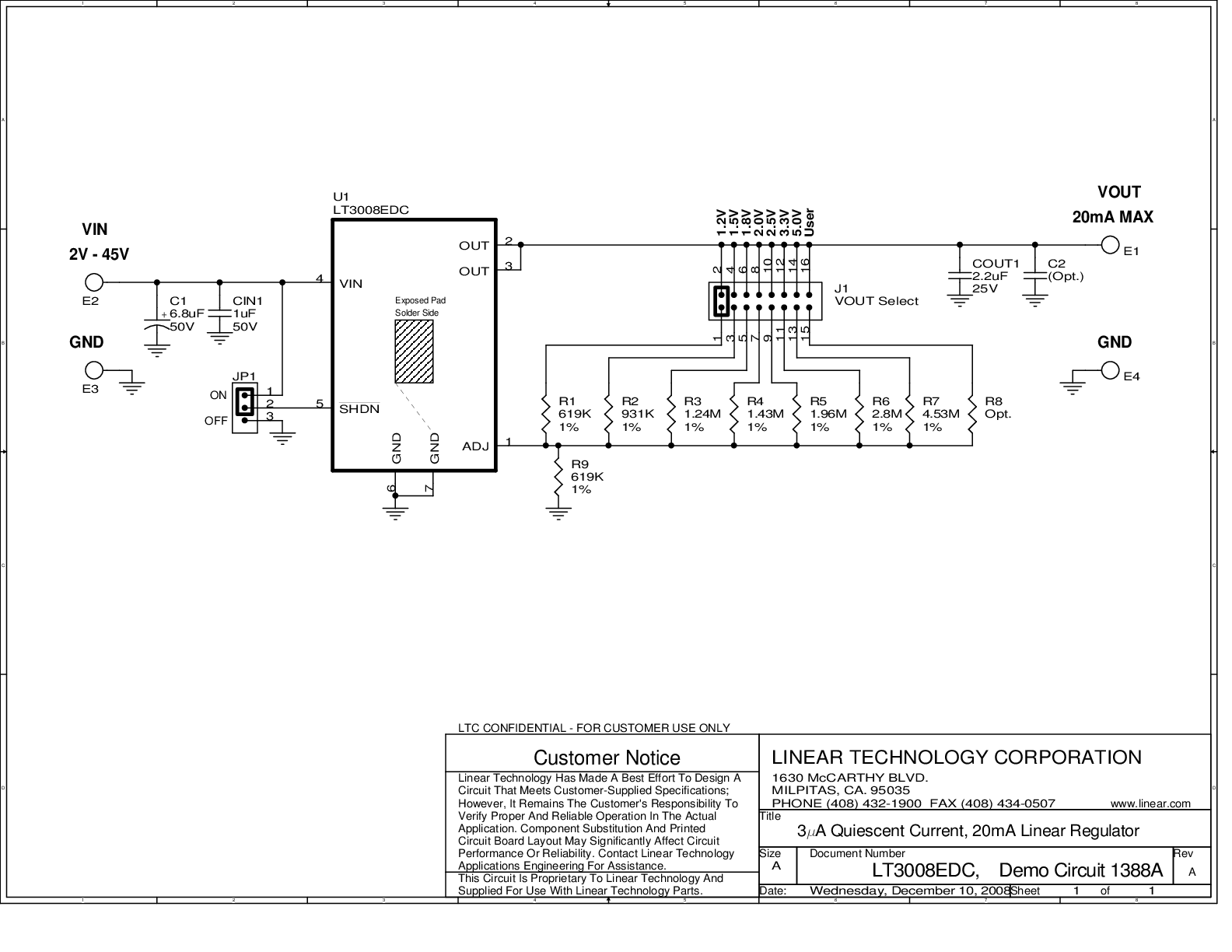

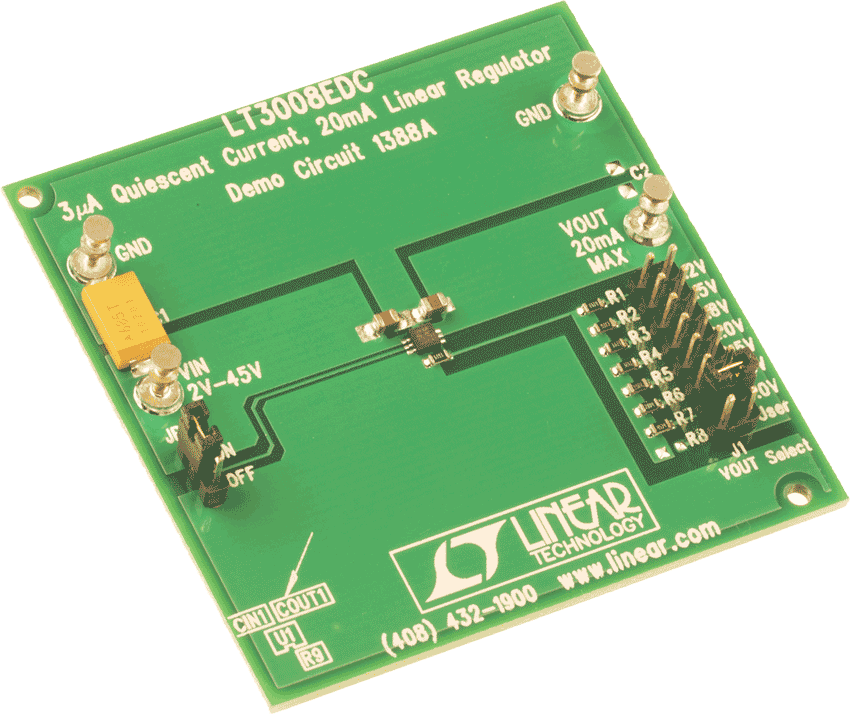

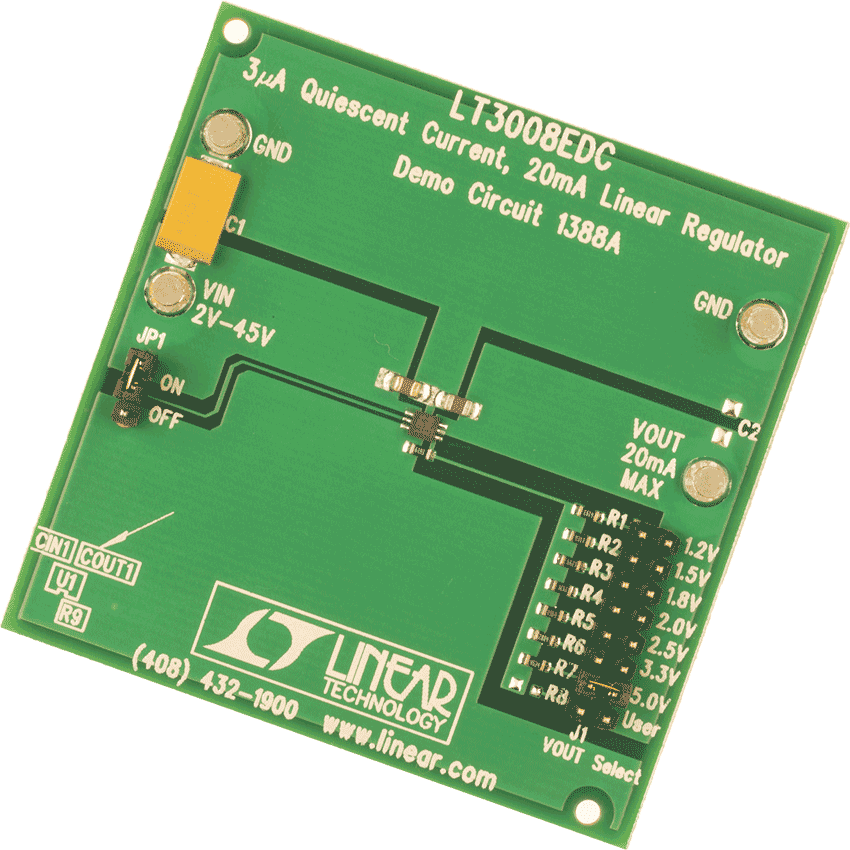

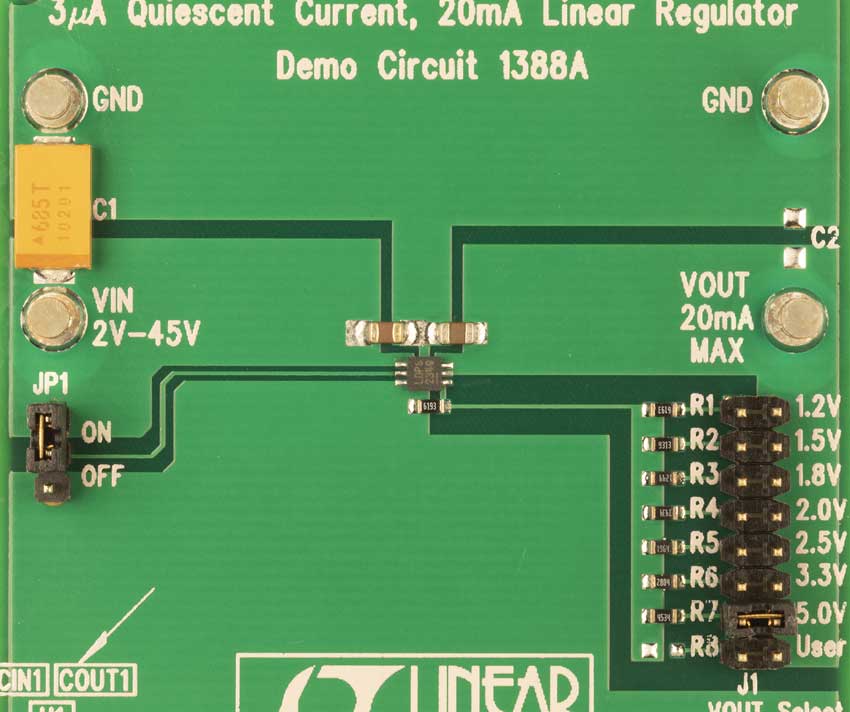

評価キット (1)

参考資料

  • すべてを表示 (5)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • セレクション・ガイド (1)
  • カタログ (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    LTspiceシュミレータ

    LT8610/LT3008-2.5 Demo Circuit - Ultralow Iq 2.5V, 3.3V Step-Down with LDO (3.8-27V to 3.3V @ 2.5A & 2.5 @ 20mA)
    LT3008 Demo Circuit - 3µA IQ, 20mA, 45V LDO Linear Regulator (45V to 3.3V @ 20mA)

    下記製品はLTspiceで使用することが出来ます。:

    LT3008
    LT3008-1.2
    LT3008-1.5
    LT3008-1.8
    LT3008-2.5
    LT3008-3.3
    LT3008-5

    リファレンス・デザイン (1)

    おすすめ製品

    LT3008 コンパニオン製品

    推奨 関連製品

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル

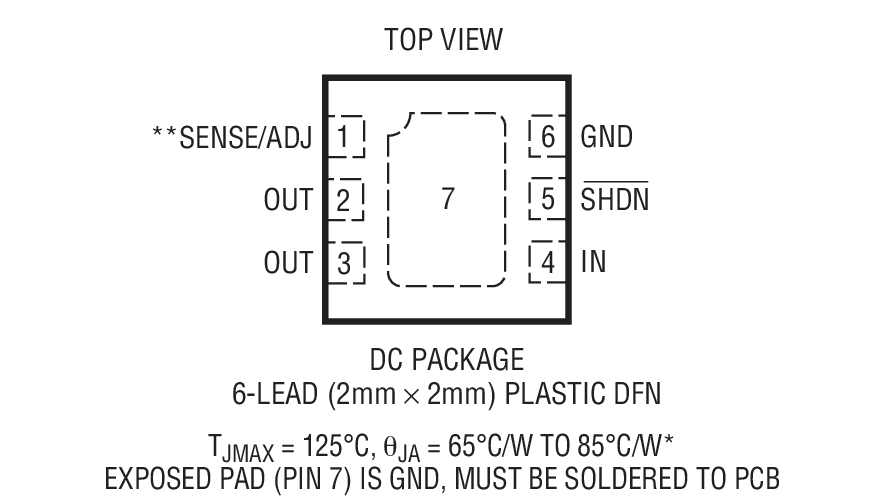

    LT3008EDC#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.2#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.2#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.8#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-1.8#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-2.5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-2.5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-3.3#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-3.3#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008EDC-5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)

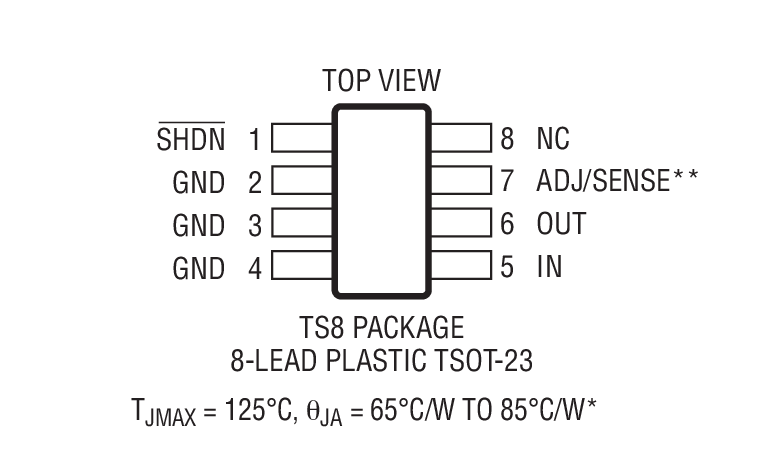

    LT3008ETS8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-1.8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-2.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-2.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-3.3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-3.3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ETS8-5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008IDC#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.2#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.2#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.8#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-1.8#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-2.5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-2.5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-3.3#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-3.3#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-5#TRMPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008IDC-5#TRPBF 材料宣誓書（MD） 信頼性データ 6-Lead DFN (2mm x 2mm w/ EP)
    LT3008ITS8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-1.8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-2.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-2.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-3.3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-3.3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008ITS8-5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.2#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.2#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.8#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-1.8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-2.5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-2.5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-3.3#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-3.3#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-5#TRMPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
    LT3008MPTS8-5#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOT-23
