特長
- 高速セトリング時間：500ns（～0.1%）
- 低オフセット電圧：400μV（最大）
- 低いTCVOS：1µV/℃（typ）
- 低入力バイアス電流：25pA（typ）＠VS =±15V
- 両電源動作：±5 V ～ ±15 V
- 低ノイズ：8nV/√Hz（typ）＠f＝1kHz
- 低歪み：0.0005%
- 位相反転無し
- ユニティ・ゲイン安定動作
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8510/AD8512/AD8513は、それぞれシングル、デュアル、クワッドの高精度JFETアンプで、低オフセット電圧、低入力バイアス電流、低入力電圧ノイズ、低入力電流ノイズを特長としています。
低オフセット、ローノイズ、非常に低い入力バイアス電流の組み合わせにより、これらのアンプは特に高インピーダンス・センサーの増幅およびシャントを使う高精度電流計測に最適です。DC精度、ローノイズ、高速セトリング・タイムの組み合わせにより、医療機器、電子計測機器、自動テスト装置において高精度が得られます。多くの競合するアンプとは異なり、AD8510/AD8512/AD8513は非常に大きな容量負荷でも高速なセトリング性能を維持します。多くの旧型JFETアンプとは異なり、AD8510/AD8512/AD8513では入力電圧が最大コモン・モード電圧範囲を超えても出力位相の反転は発生しません。
高速スルーレートと容量負荷での優れた安定性により、AD8510/AD8512/AD8513は高性能フィルタ用に最適です。低入力バイアス電流、低オフセット、ローノイズにより、フォトダイオード・アンプ回路で広いダイナミック・レンジが得られます。AD8510/AD8512/AD8513はローノイズおよび低歪み、高出力電流、優れた動作速度を持つため、オーディオ・アプリケーション向けにも最適です。

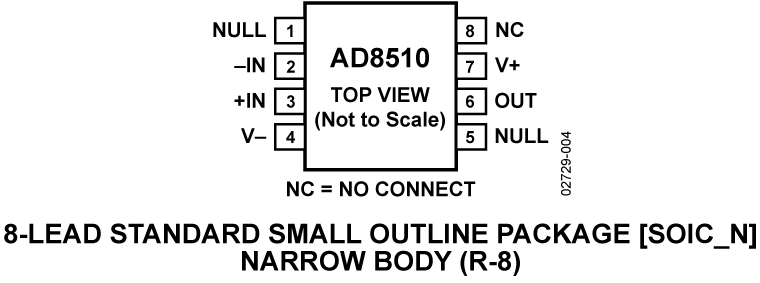

AD8510/AD8512は、両者とも8ピンの狭型SOIC_Nパッケージまたは8ピンのMSOPパッケージを採用しています。MSOPパッケージ部品は、テープとリールでのみ出荷しています。AD8513は14ピンのSOIC_NパッケージとTSSOPパッケージを採用しています。
全ての製品は、拡張工業温度範囲－40℃～＋125℃にわたって仕様規定されています。
