LTC2387-18

18ビット、15Msps SAR A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.79
機能
  • スループット・レート:15Msps
  • パイプライン遅延なし、サイクル待ち時間なし
  • SNR:標準95.7dB(fIN = 1MHz)
  • SFDR:標準102dB(fIN = 1MHz)
  • 入力ナイキスト周波数:最大7.5MHz
  • 欠落コードのない18ビットを保証
  • INL(最大):±3LSB
  • 差動入力電圧:8.192VP-P
  • 5Vおよび2.5V電源
  • 10ppm/℃(最大)の電圧リファレンスを内蔵
  • シリアルLVDSインタフェース
  • 低消費電力:125mW
  • 32ピン(5mm×5mm)QFNパッケージ
製品概要
show more Icon

LTC2387-18は、幅広いアプリケーションに適した、低ノイズ、高速18ビット15Msps逐次比較レジスタ(SAR)A/Dコンバータです。優れた直線性と広いダイナミック・レンジを併せ持つLTC2387-18は、高速イメージングと計測器アプリケーションに理想的です。レイテンシのない動作は、高速制御ループ・アプリケーション向けに独自のソリューションを提供します。高い入力周波数での超低歪み特性は、広いダイナミック・レンジと大きな信号帯域幅を必要とする通信アプリケーションを可能にします。

データ・ライン数を最小限に抑えながら高速動作をサポートするため、LTC2387-18はシリアルLVDSデジタル インタフェースを備えています。LVDSインタフェースは1レーンおよび2レーン出力モードを備えているため、アプリケーションに応じてインタフェースのデータ・レートを最適化できます。


アプリケーション

  • 高速データ収集
  • 画像処理
  • 通信機器
  • 制御ループ
  • 計測器
  • ATE(自動試験装置)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2387CUH-18#PBF
  • HTML
  • HTML
LTC2387CUH-18#TRPBF
  • HTML
  • HTML
LTC2387IUH-18#PBF
  • HTML
  • HTML
LTC2387IUH-18#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2387CUH-18#PBF

製造中

LTC2387CUH-18#TRPBF

製造中

LTC2387IUH-18#PBF

製造中

LTC2387IUH-18#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2387CUH-18#PBF

製造中

LTC2387CUH-18#TRPBF

製造中

LTC2387IUH-18#PBF

製造中

LTC2387IUH-18#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

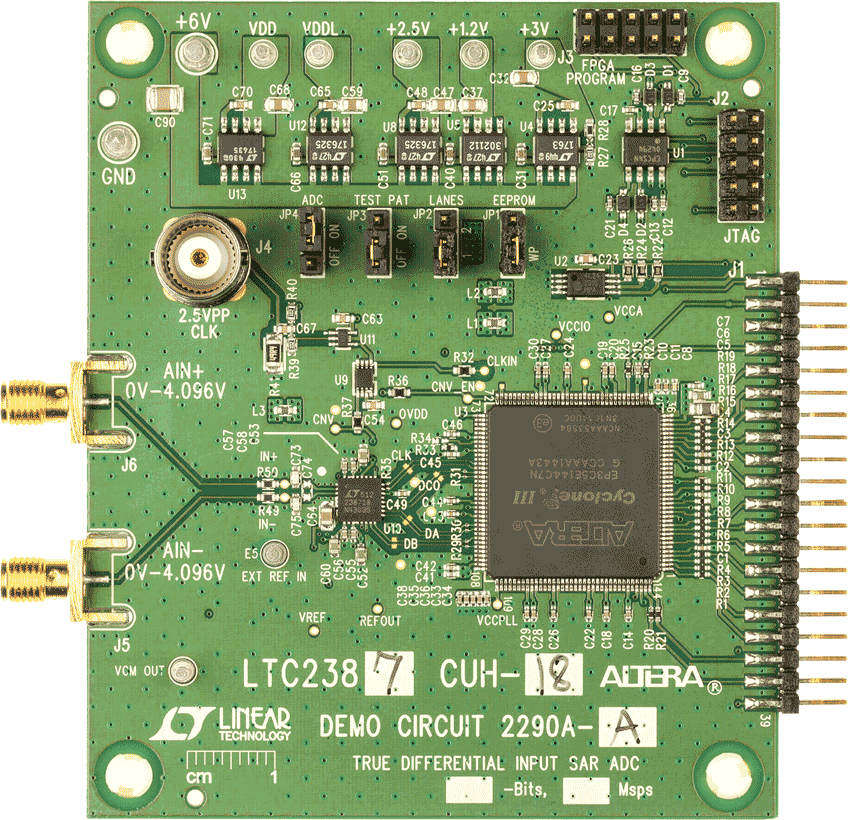

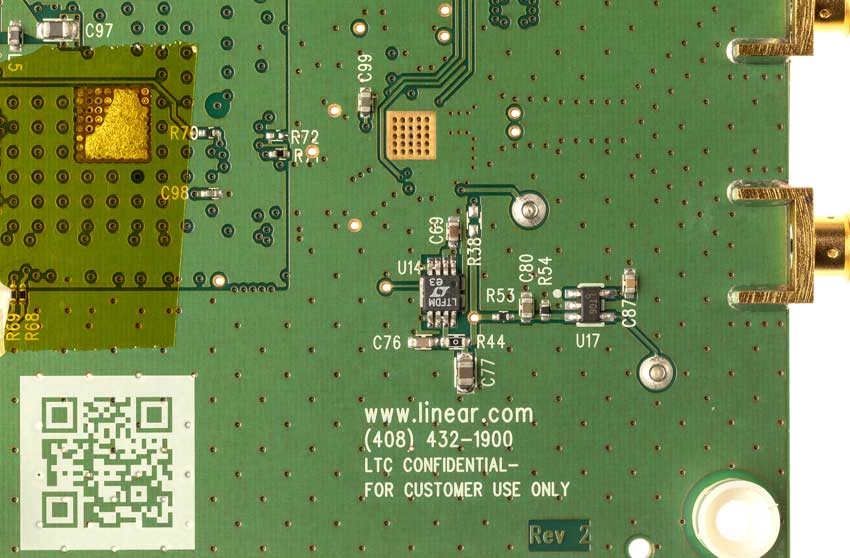

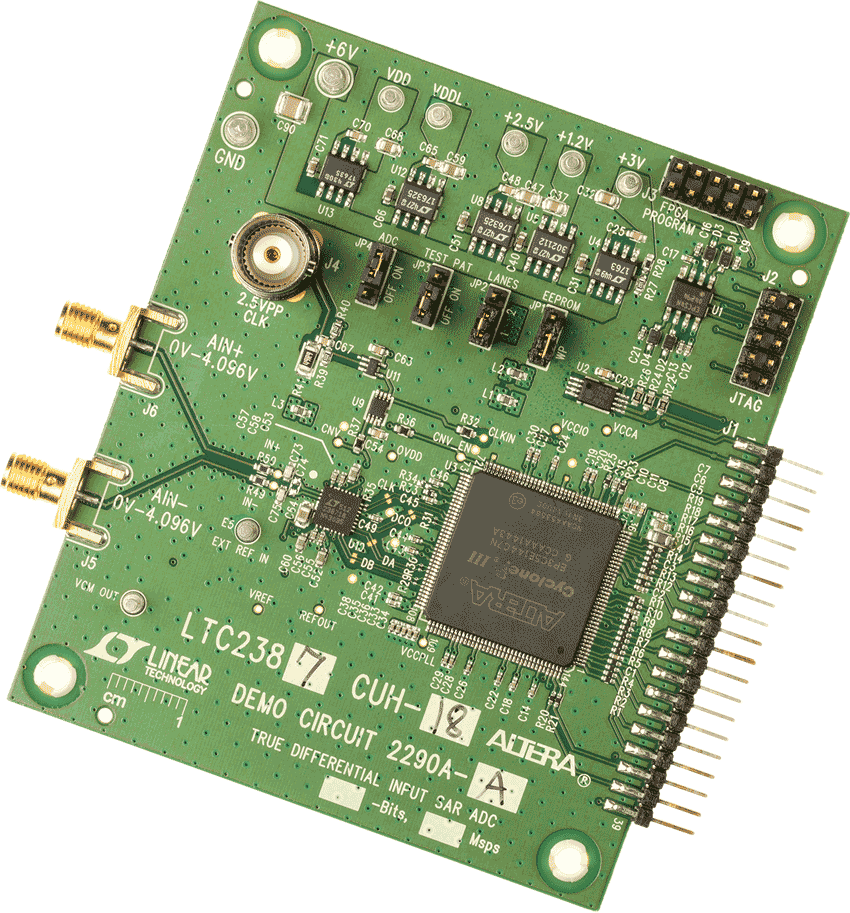

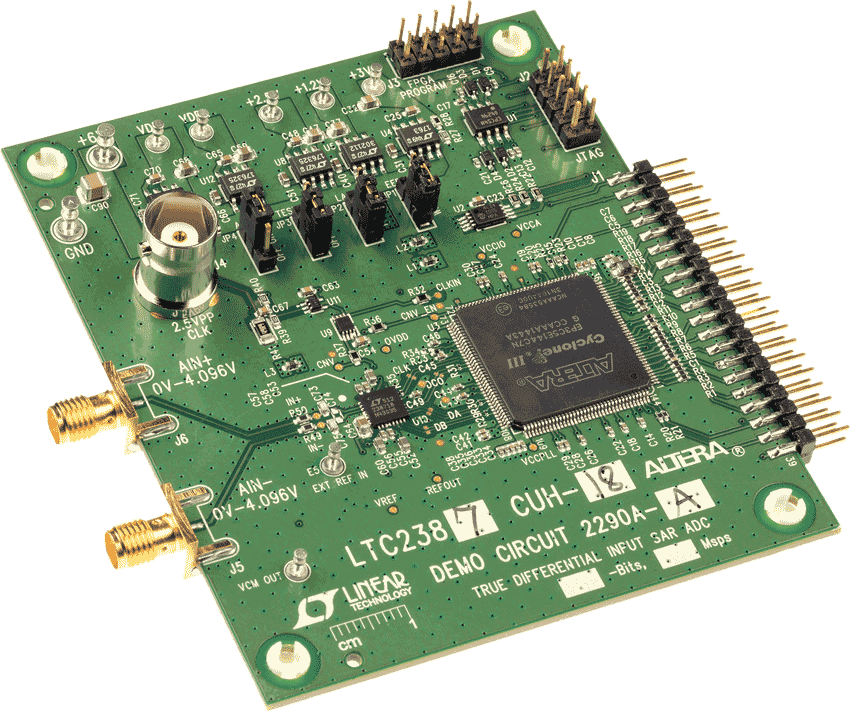

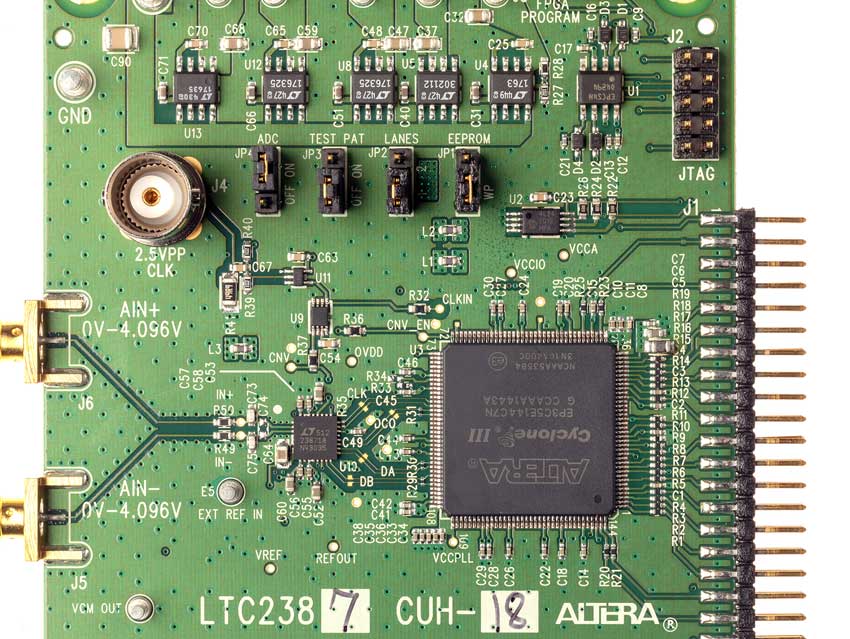

DC2290A-A

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC (Requires DC718 and ADC Driver Board)

zoom

DC2290A-A

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC (Requires DC718 and ADC Driver Board)

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC (Requires DC718 and ADC Driver Board)

製品の詳細

Demonstration circuit 2290A features the LTC2387 family. With up to 15Msps, these differential input, single channel, 18-/16-Bit, serial, high speed successive approximation register (SAR) ADCs are available in a 32-Pin QFN package. The LTC2387 family has an internal 20ppm/°C reference and a serial LVDS interface. The demo manual refers to the LTC2387 but applies to all members of the family, the only difference being the sample rate and the number of bits. The DC2290A demonstrates the AC performance of the LTC2387 in conjunction with the DC718 data collection board. Differential amplifier demo boards are available separately that provide amplification of low level differential signals if required. Alternatively, by connecting the DC2290A into a customer application the performance of the LTC2387 can be evaluated directly in that circuit.

reference details image

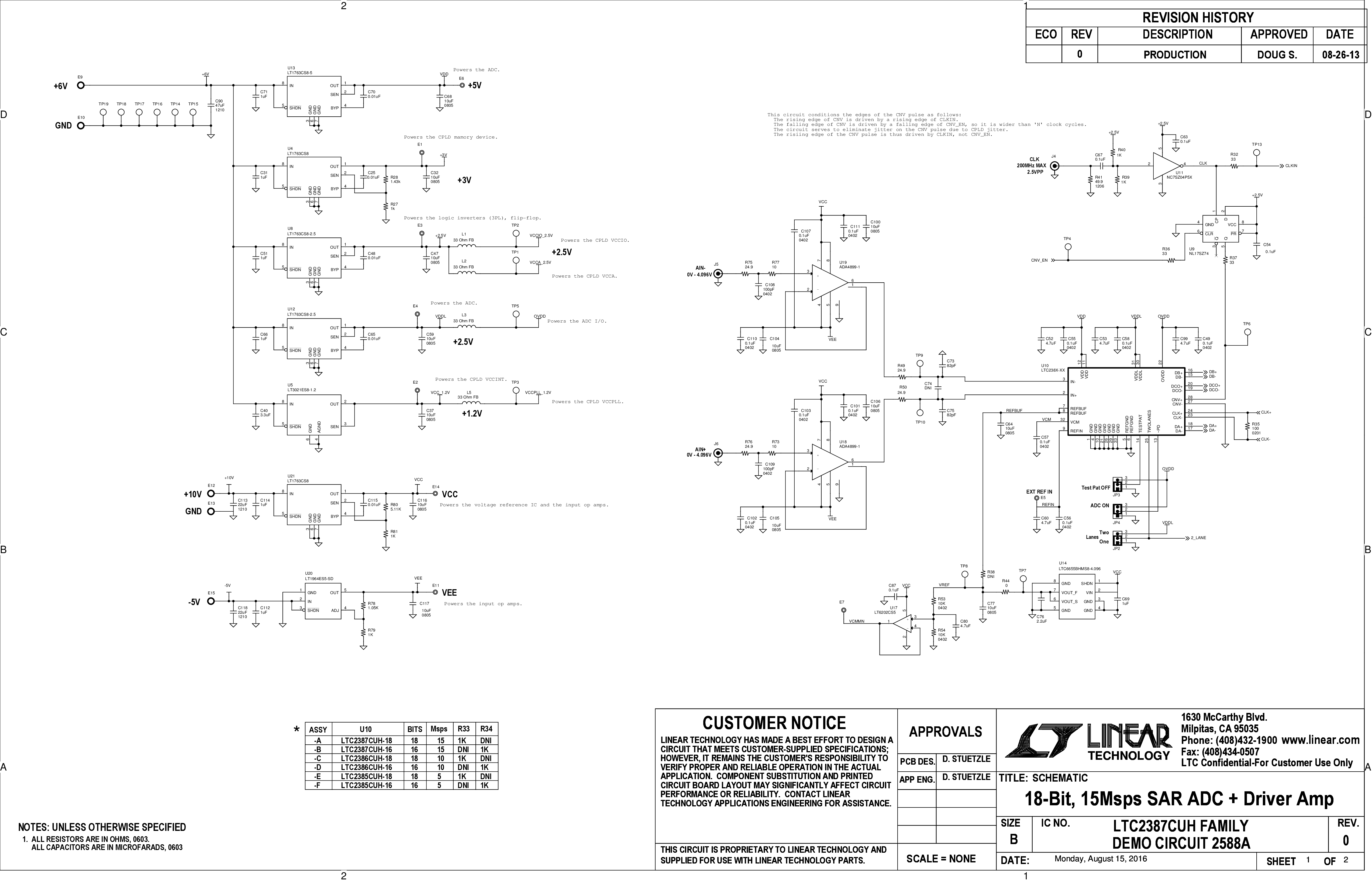

DC2588A-A

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC Using ADA4899-1 ADC Driver (Requires DC718)

zoom

DC2588A-A

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC Using ADA4899-1 ADC Driver (Requires DC718)

LTC2387-18 Demo Board | 18-Bit, 15Msps SAR ADC Using ADA4899-1 ADC Driver (Requires DC718)

製品の詳細

Demonstration circuit 2588A features the LTC2387 family driven by a pair of ADA4899-1 driver amplifiers. With up to 15Msps, these differential input, single channel, 18-/16- Bit, serial, high speed successive approximation register (SAR) ADCs are available in a 32-Pin QFN package. The LTC2387 family has an internal 20ppm/°C reference and a serial LVDS interface. The demo manual refers to the LTC2387 but applies to all members of the family, the only difference being the sample rate and the number of bits.

ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. CN0577 Simplified Block Diagram

シリアルLVDS SAR ADC用のアナログ・フロント・エンドおよびデジタル・インターフェース

zoomopens a dialog

CN0577

シリアルLVDS SAR ADC用のアナログ・フロント・エンドおよびデジタル・インターフェース

CN0577

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
シリアルLVDS SAR ADC用のアナログ・フロント・エンドおよびデジタル・インターフェース

機能と利点

  • 18ビット分解能、15MSPSデータ・アクイジション・システム
  • 任意の電圧入力をサポート
  • クロッキングと電源に必要な全ての機能がオンボード
  • FPGAインターフェース用FMCコネクタ
詳細なリファレンス・デザインを表示 external link
