LT6237

レール・トゥ・レール出力の215MHz、1.1nV/√Hzデュアル・オペアンプ/SAR A/Dコンバータ・ドライバ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.36
特長
  • 低ノイズ:1.1nV/√Hz
  • 低電源電流:3.5mA/アンプ(最大)
  • 低いオフセット電圧:350μV(最大)
  • 高速セトリング時間:18ビット、2VP-P出力到達まで570ns
  • 低歪み:THD =-116.8dB(2kHz)
  • 広い電源電圧範囲:3V~12.6V
  • レール・トゥ・レールの出力振幅
  • 利得帯域幅積:215MHz
  • 規定温度範囲:–40℃~125℃
  • LT6236はシャットダウン時の静止電流が最大10μA
  • LT6236は高さの低い(1mm)ThinSOTパッケージで供給
  • デュアルのLT6237は3mm × 3mmの8ピンDFNパッケージと8ピンMSOPパッケージで供給
  • LT6238は16ピンSSOPパッケージで供給
製品概要
show more Icon

LT6236/LT6237/LT6238は、1.1nV/√Hzの入力換算ノイズ電圧密度を特長とし、1アンプ当たりの電源電流がわずか3.5mAの低ノイズ、レール・トゥ・レール出力シングル/デュアル/クワッド・オペアンプです。これらのアンプはノイズと電源電流が非常に小さく、215MHzの利得帯域幅積と70V/μsのスルーレートを兼ね備えています。低ノイズ、高速セトリング時間、および低オフセット電圧により、これらのアンプは低ノイズの高速SAR A/Dコンバータを駆動するのに最適です。LT6236は、電源電流を10μA未満に低減する目的で使用できるシャットダウン機能を内蔵しています。

このアンプ・ファミリの出力振幅は正負両電源レールの50mV以内に達するので、低電源電圧アプリケーションでの信号のダイナミック・レンジを最大にすることができます。このアンプ・ファミリは、3.3V、5V、±5Vの各電源で規定されています。

LT6236/LT6237/LT6238はLT6230/LT6231/LT6232のアップグレード製品で、同様の性能を備えている上に100kHzを超える広帯域ノイズを低減しています。


アプリケーション

  • 16ビットおよび18ビットのSAR A/Dコンバータ・ドライバ
  • アクティブ・フィルタ
  • 低ノイズ、低消費電力の信号処理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6237CDD#PBF
  • HTML
  • HTML
LT6237CDD#TRPBF
  • HTML
  • HTML
LT6237CMS8#PBF
  • HTML
  • HTML
LT6237CMS8#TRPBF
  • HTML
  • HTML
LT6237HDD#PBF
  • HTML
  • HTML
LT6237HDD#TRPBF
  • HTML
  • HTML
LT6237HMS8#PBF
  • HTML
  • HTML
LT6237HMS8#TRPBF
  • HTML
  • HTML
LT6237IDD#PBF
  • HTML
  • HTML
LT6237IDD#TRPBF
  • HTML
  • HTML
LT6237IMS8#PBF
  • HTML
  • HTML
LT6237IMS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6237CMS8#PBF

製造中

LT6237CMS8#TRPBF

製造中

LT6237HMS8#PBF

製造中

LT6237HMS8#TRPBF

製造中

LT6237IMS8#PBF

製造中

LT6237IMS8#TRPBF

製造中

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6237CMS8#PBF

製造中

LT6237CMS8#TRPBF

製造中

LT6237HMS8#PBF

製造中

LT6237HMS8#TRPBF

製造中

LT6237IMS8#PBF

製造中

LT6237IMS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6237CMS8#PBF

製造中

LT6237CMS8#TRPBF

製造中

LT6237HMS8#PBF

製造中

LT6237HMS8#TRPBF

製造中

LT6237IMS8#PBF

製造中

LT6237IMS8#TRPBF

製造中

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6237CMS8#PBF

製造中

LT6237CMS8#TRPBF

製造中

LT6237HMS8#PBF

製造中

LT6237HMS8#TRPBF

製造中

LT6237IMS8#PBF

製造中

LT6237IMS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2402A

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

zoom

DC2402A

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

製品の詳細

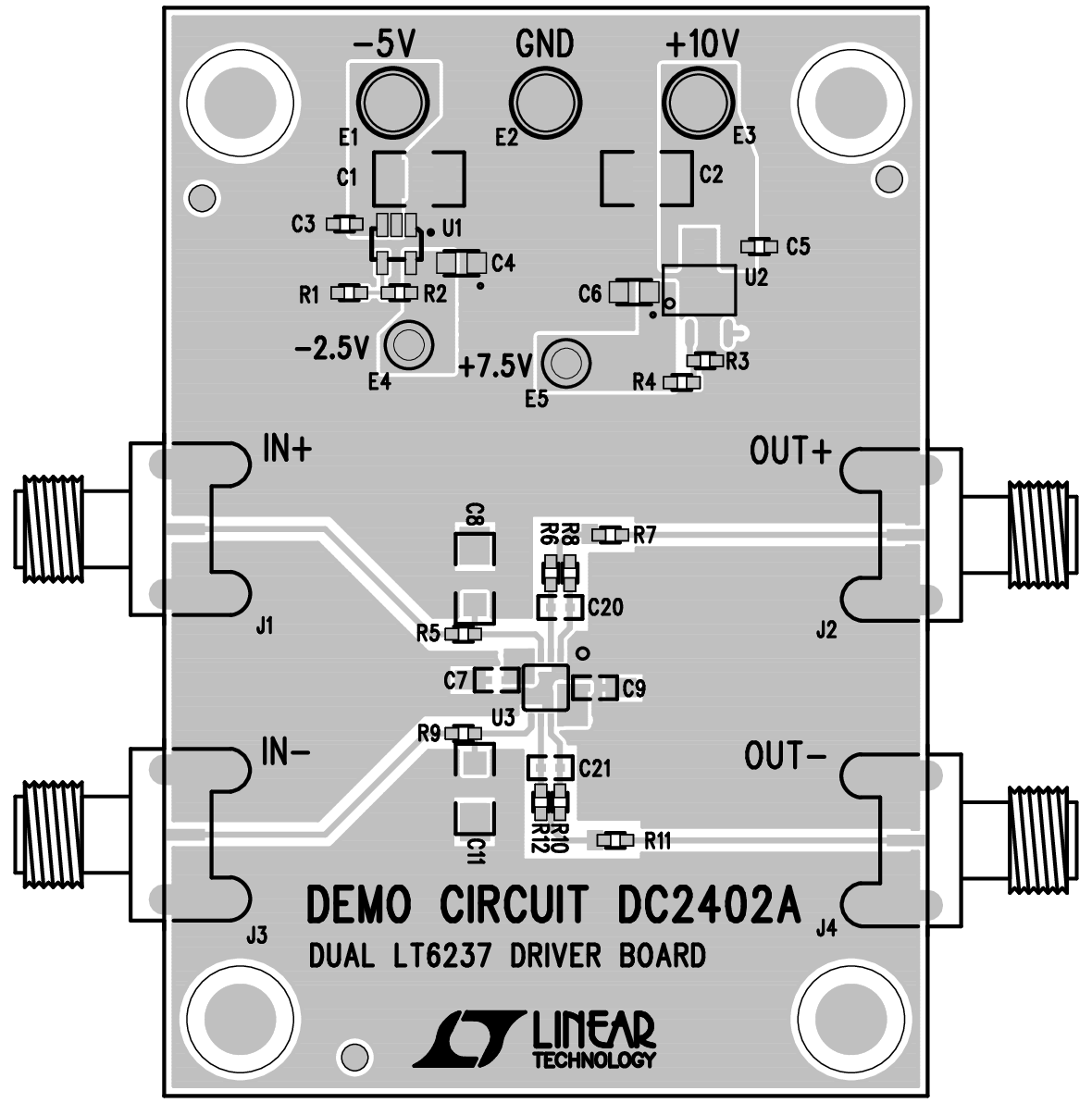

Demonstration circuit 2402A features the LT6237 amplifier. The DC2402A includes two of these amplifiers and is designed to drive the inputs of the DC2290A demo board. The DC2290A features the LTC2387 18-bit, 15Msps High Speed SAR ADC.
