LT6200

165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.97
特長
  • 低ノイズ電圧:0.95nV/√Hz (100kHz)
  • 利得帯域幅積:
    • LT6200/LT6201 165MHz AV = 1
    • LT6200-5 800MHz AV ≥ 5
    • LT6200-10 1.6GHz AV ≥ 10
  • 低歪み:RL = 100Ωのとき1MHzで-80dB
  • デュアルLT6201は小型DFNパッケージ
  • 両レールを含む入力同相範囲
  • レール・トゥ・レールの出力振幅
  • 低オフセット電圧:1mV(最大)
  • 広い電源電圧範囲:2.5V~12.6V
  • 出力電流:60mA(最小)
  • 動作温度範囲:-40°C~85°C
  • パワー・シャットダウン、サーマル・シャットダウン
  • SO-8および高さの低い(1mm)ThinSOTパッケージ
製品概要
show more Icon

LT6200/LT6201は、0.95nV/√Hzのノイズ電圧を特長とする、シングルおよびデュアルの超低ノイズ、レール・トゥ・レール入出力、ユニティゲインで安定なオペアンプです。これらのアンプはノイズが非常に低く、利得帯域幅が165MHz、スルーレートが50V/μsで、低電圧信号調整システム向けに最適化されています。シャットダウン・ピンによりスタンバイ時の消費電流を低減し、サーマル・シャットダウンによりデバイスを過負荷状態から保護します。

LT6200-5/LT6200-10はシングル・アンプで、高利得のアプリケーション向けに最適化されているので、利得帯域幅とスルーレートが高くなります。LT6200ファミリーは、2.5V~12.6Vの電源に対して性能を維持し、3V、5V、および±5Vの電源で仕様が規定されています。

レイアウトを小さく抑えるため、LT6200/LT6200-5/LT6200-10は6ピンのThinSOTと8ピンのSOパッケージで供給されます。デュアルのLT6201は標準ピン配置の8ピンSOパッケージ、および小型のデュアル・ファインピッチ・リードレス・パッケージ(DFN)で供給されます。これらのアンプは多くの高速オペアンプのプラグイン互換品として使用することができ、入力/出力範囲とノイズ性能を改善することができます。


アプリケーション

  • トランスインピーダンス・アンプ
  • 低ノイズ信号処理
  • アクティブ・フィルタ
  • レール・トゥ・レール・バッファ・アンプ
  • A/Dコンバータのドライブ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6200CS6#TRMPBF
  • HTML
  • HTML
LT6200CS6#TRPBF
  • HTML
  • HTML
LT6200CS6-10#TRMPBF
  • HTML
  • HTML
LT6200CS6-10#TRPBF
  • HTML
  • HTML
LT6200CS6-5#TRMPBF
  • HTML
  • HTML
LT6200CS6-5#TRPBF
  • HTML
  • HTML
LT6200CS8#PBF
  • HTML
  • HTML
LT6200CS8#TRPBF
  • HTML
  • HTML
LT6200CS8-10#PBF
  • HTML
  • HTML
LT6200CS8-10#TRPBF
  • HTML
  • HTML
LT6200CS8-5#PBF
  • HTML
  • HTML
LT6200CS8-5#TRPBF
  • HTML
  • HTML
LT6200IS6#TRMPBF
  • HTML
  • HTML
LT6200IS6#TRPBF
  • HTML
  • HTML
LT6200IS6-10#TRMPBF
  • HTML
  • HTML
LT6200IS6-10#TRPBF
  • HTML
  • HTML
LT6200IS6-5#TRMPBF
  • HTML
  • HTML
LT6200IS6-5#TRPBF
  • HTML
  • HTML
LT6200IS8#PBF
  • HTML
  • HTML
LT6200IS8#TRPBF
  • HTML
  • HTML
LT6200IS8-10#PBF
  • HTML
  • HTML
LT6200IS8-10#TRPBF
  • HTML
  • HTML
LT6200IS8-5#PBF
  • HTML
  • HTML
LT6200IS8-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 14, 2022

- 22_0254

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT6200CS8#PBF

製造中

LT6200CS8#TRPBF

製造中

LT6200CS8-10#PBF

製造中

LT6200CS8-10#TRPBF

製造中

LT6200CS8-5#PBF

製造中

LT6200CS8-5#TRPBF

製造中

LT6200IS8#PBF

製造中

LT6200IS8#TRPBF

製造中

LT6200IS8-10#PBF

製造中

LT6200IS8-10#TRPBF

製造中

LT6200IS8-5#PBF

製造中

LT6200IS8-5#TRPBF

製造中

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6200CS8-10#PBF

製造中

LT6200CS8-10#TRPBF

製造中

LT6200CS8-5#PBF

製造中

LT6200CS8-5#TRPBF

製造中

LT6200IS8#PBF

製造中

LT6200IS8#TRPBF

製造中

LT6200IS8-10#PBF

製造中

LT6200IS8-10#TRPBF

製造中

LT6200IS8-5#PBF

製造中

LT6200IS8-5#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 14, 2022

- 22_0254

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT6200CS8#PBF

製造中

LT6200CS8#TRPBF

製造中

LT6200CS8-10#PBF

製造中

LT6200CS8-10#TRPBF

製造中

LT6200CS8-5#PBF

製造中

LT6200CS8-5#TRPBF

製造中

LT6200IS8#PBF

製造中

LT6200IS8#TRPBF

製造中

LT6200IS8-10#PBF

製造中

LT6200IS8-10#TRPBF

製造中

LT6200IS8-5#PBF

製造中

LT6200IS8-5#TRPBF

製造中

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6200CS8-10#PBF

製造中

LT6200CS8-10#TRPBF

製造中

LT6200CS8-5#PBF

製造中

LT6200CS8-5#TRPBF

製造中

LT6200IS8#PBF

製造中

LT6200IS8#TRPBF

製造中

LT6200IS8-10#PBF

製造中

LT6200IS8-10#TRPBF

製造中

LT6200IS8-5#PBF

製造中

LT6200IS8-5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2403A

LT6200 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 1MHz

zoom

DC2403A

LT6200 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 1MHz

LT6200 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 1MHz

製品の詳細

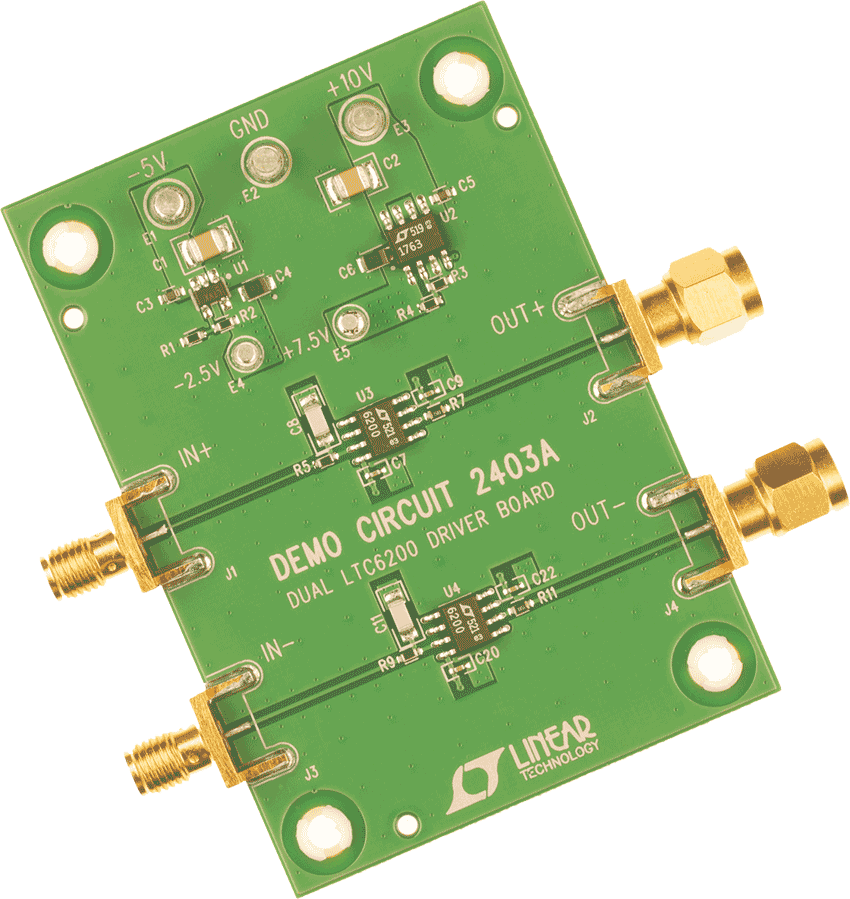

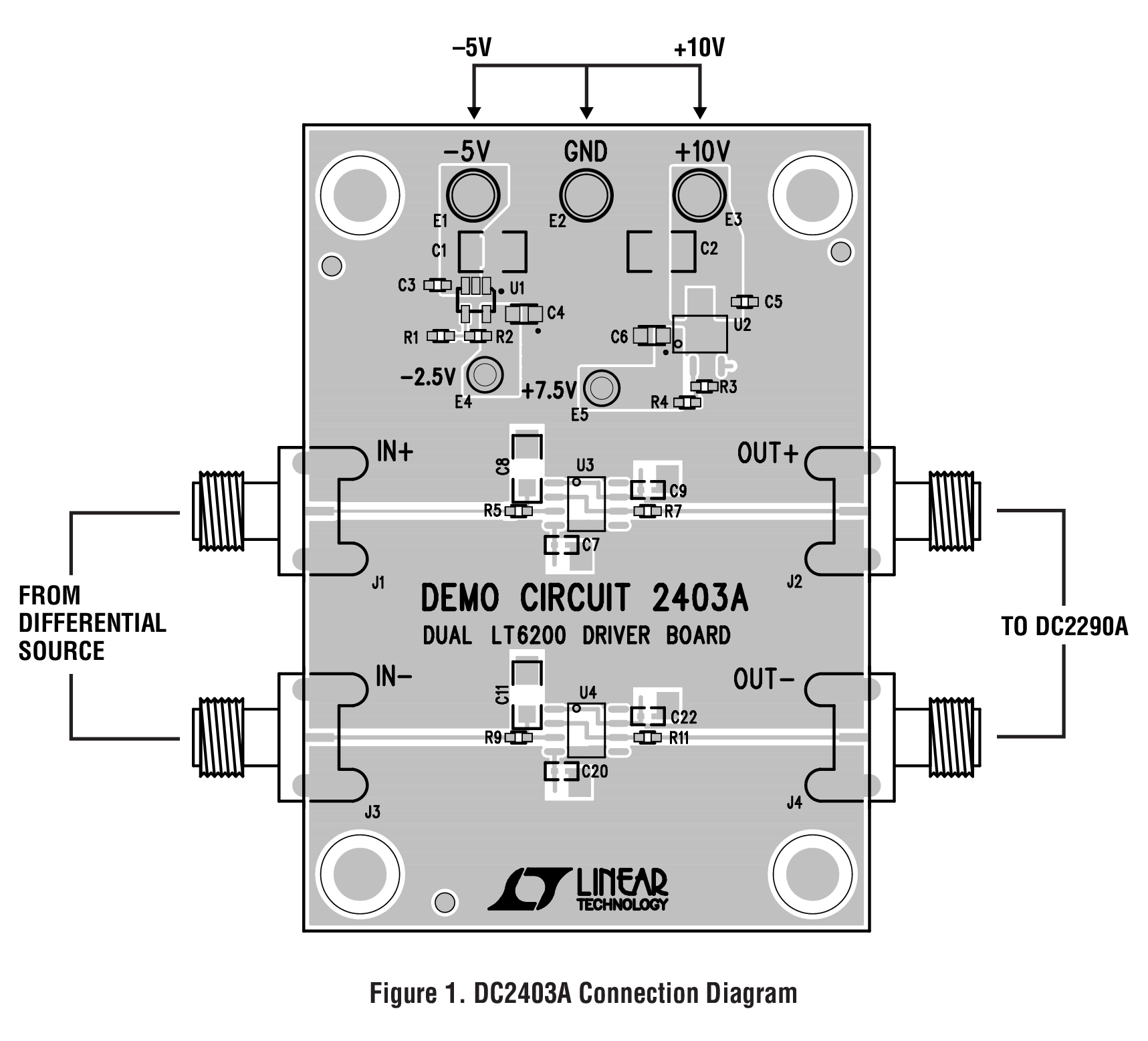

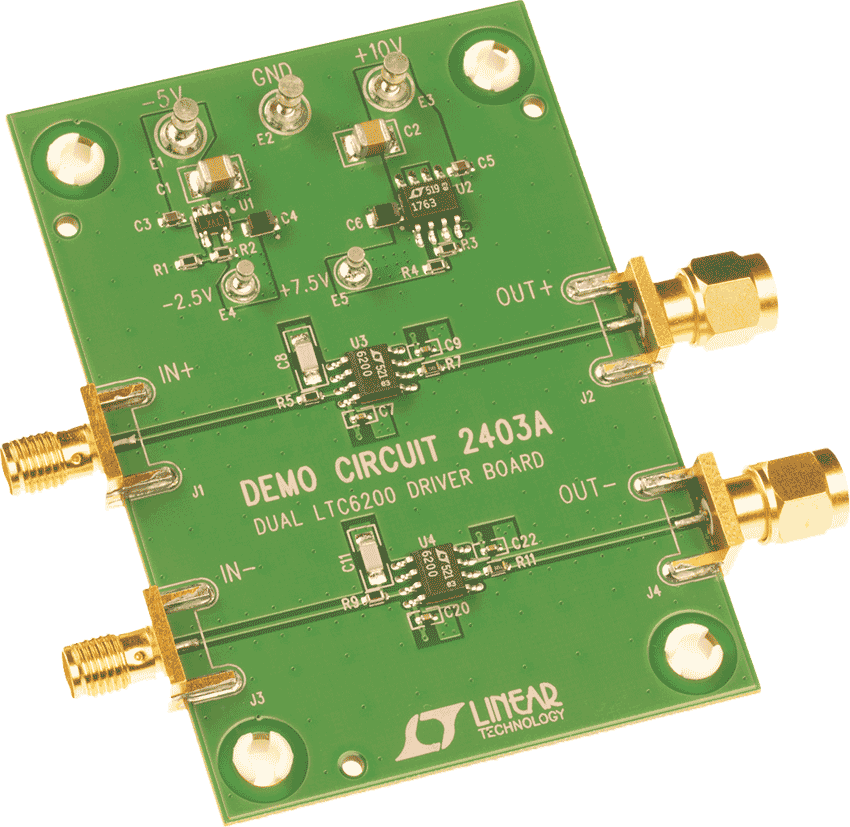

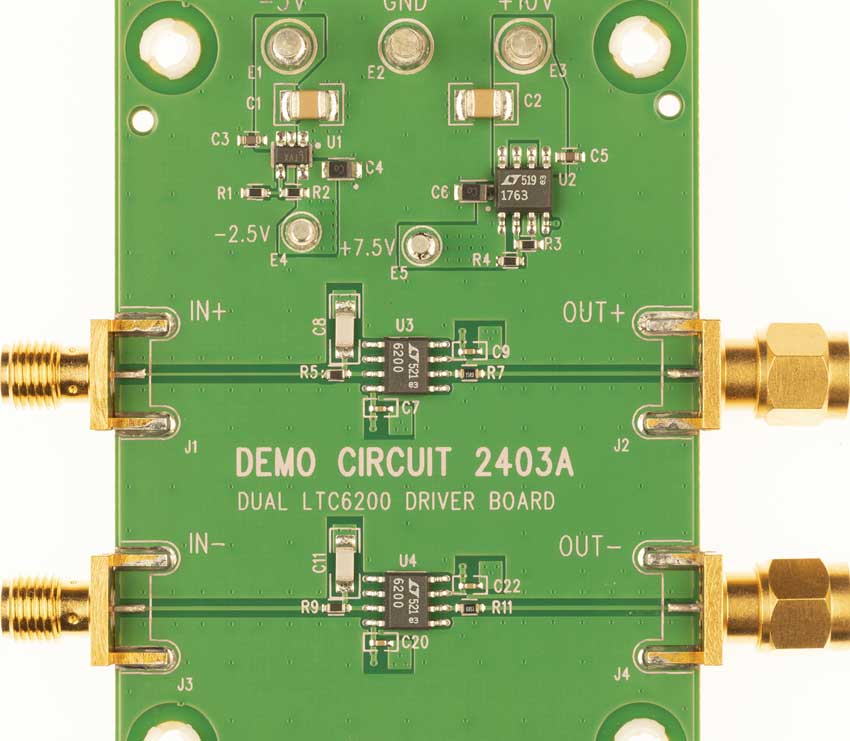

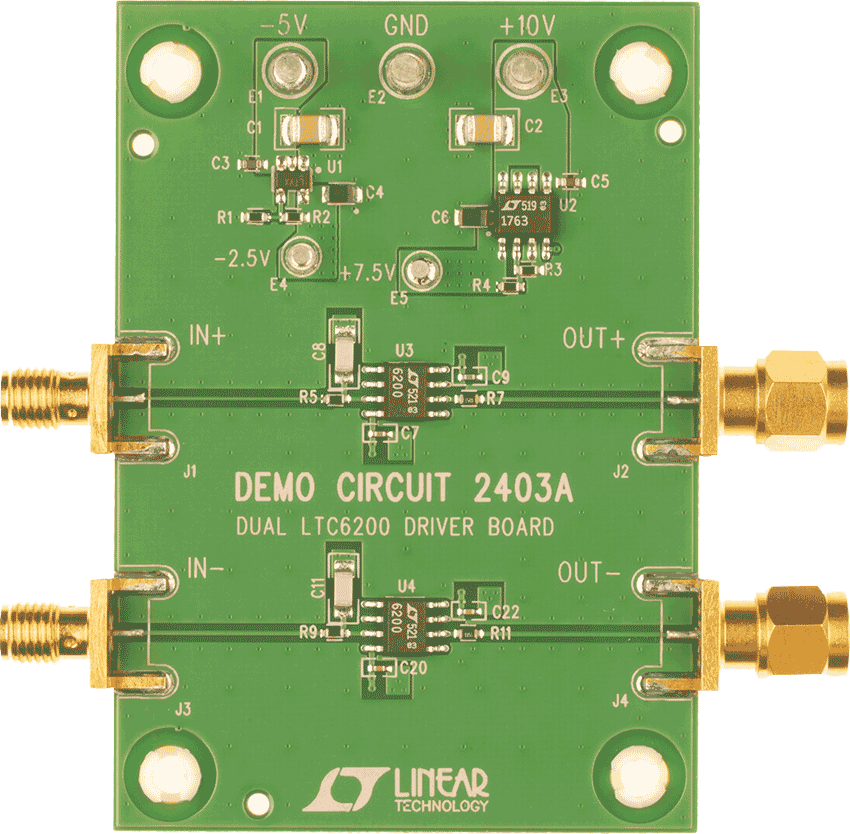

Demonstration circuit 2403A features the LT6200 amplifier. The DC2403A includes two of these amplifiers and is designed to drive the inputs of the DC2290A demo board. The DC2290A features the LTC2387 18-bit, 15Msps high speed SAR ADC. The linearity and low noise of the LT6200 make it an ideal candidate to drive the LTC2387.

reference details image

DC417B

DIP8、MS8、S8、SOT23-6 | シングル・オペアンプ用のマルチフットプリント汎用ボード

ツールおよびシミュレーション

ツールおよびシミュレーション 5

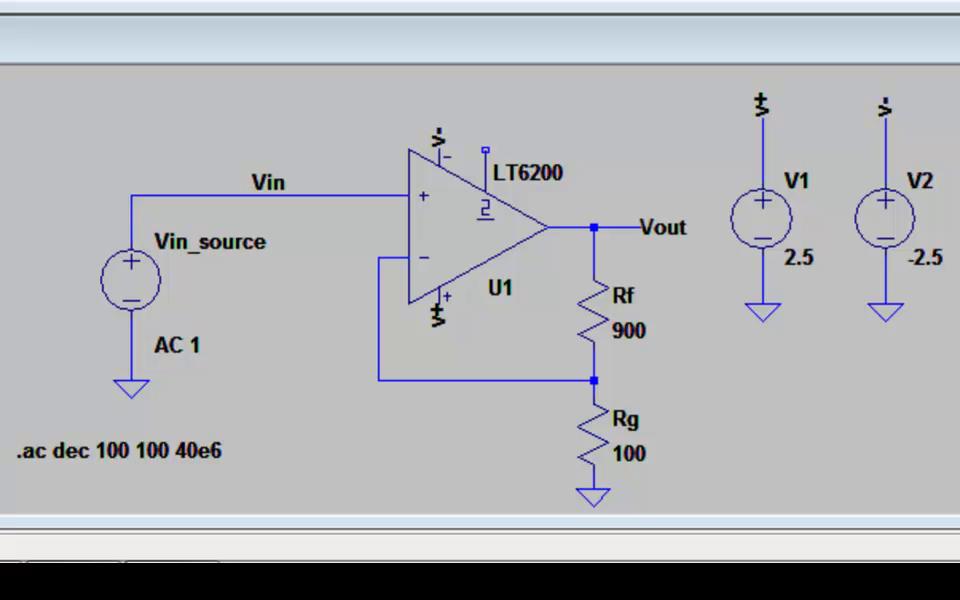

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
