SOT-23採用、2.7～5.5V動作のピン設定可能な低価格温度スイッチ（オープン・ドレイン出力）

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • スレッショールド精度: ±0.5°C (typ)
  • ピン設定可能なトリップ・ポイント:
    −45°C～+5°C: 10°Cステップ(下限温度)
    45°C～115°C : 10°Cステップ(上限温度)
  • 最大動作温度: 125°C
  • オープン・ドレイン出力（ADT6401）
  • プッシュプル出力（ADT6402）
  • ピン設定可能なヒステリシス: 2°Cまたは10°C
  • 電源電流: 30 µA (typ)
  • 省スペースの6ピンSOT-23パッケージを採用

ADT6401/ADT6402は、6ピンSOT-23パッケージを採用したトリップ・ポイント温度スイッチです。各デバイスは、ローカル温度検出用のバンド・ギャップ温度センサーを内蔵しています。温度がトリップ・ポイント設定値を超えると、ロジック出力が発生されます。ADT6401のロジック出力は、アクティブ・ローとオープン・ドレインです。ADT6402のロジック出力は、アクティブ・ハイとプッシュプルです。温度は、0.125°Cの分解能(11ビット)でデジタル化されます。トリップ・ポイント設定値は、下限温度スイッチング機能に対しては−45°C～+5°Cの温度範囲で、上限温度スイッチング機能に対しては45°C～115°Cの温度範囲で、それぞれ10°Cステップでピン設定可能です。

これらのデバイスの電源電流は30 µA (typ)です。ヒステリシスは、2°Cと10°Cにピン設定可能です。温度スイッチ動作は、2.7 V～5.5 Vの電源範囲で規定されています。

ADT6401/ADT6402を45°C～115°Cの温度モニターに使った場合、温度が設定したトリップ・ポイント温度より高くなると、ロジック出力ピンがアクティブになります。 ADT6401/ADT6402を−45°C～+5°Cの温度モニターに使った場合、温度が設定したトリップ・ポイント温度より低くなると、ロジック出力ピンがアクティブになります。

製品のハイライト

  1. Σ-Δを採用した、高精度かつノイズ耐性の高い温度計測
  2. 広い動作温度範囲: −55°C～+125°
  3. −45°C～+115°Cで±0.5°C (typ)の高精度
  4. −45°C～+115°Cの温度範囲でスレッショールドを10°Cステップでピン設定可能
  5. 電源電圧: 2.7 V～5.5 V
  6. 電源電流: 30 µA
  7. 省スペースの6ピンSOT-23パッケージを採用
  8. ピン設定可能なヒステリシス: 2°Cまたは10°C
  9. 温度分解能: 0.125°C

アプリケーション

  • 医用装置
  • 車載
  • 携帯電話
  • ハード･ディスク・ドライブ
  • パーソナル・コンピュータ
  • テスト装置
  • 家電機器
  • プロセス制御

    •
    ADT6401
    SOT-23採用、2.7～5.5V動作のピン設定可能な低価格温度スイッチ（オープン・ドレイン出力）

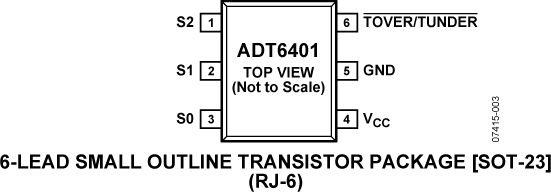

    ADT6401 Functional Block Diagram ADT6401 Pin Configuration
