ADP196: ハイサイド・ロードスイッチ、5V、3A ロジック制御 (Rev. 0)4/8/2013PDF709 kB
製品概要
機能と利点
- 低RDSON：10mΩ（WLCSP）または27mΩ（LFCSP）
- 広い入力電圧範囲：1.8V～5.5V
- 急速出力放電（QOD）回路（ADP196-01）を内蔵
- 連続動作電流：3A＠70℃
- 1.2Vロジック互換のイネーブル入力
- 低静止時電流：25μA＠VIN＝1.8V
- 低静止時電流：40μA＠VIN＝5.5V
- 過熱、過電流保護回路内蔵
- 超低シャットダウン電流：1μA未満

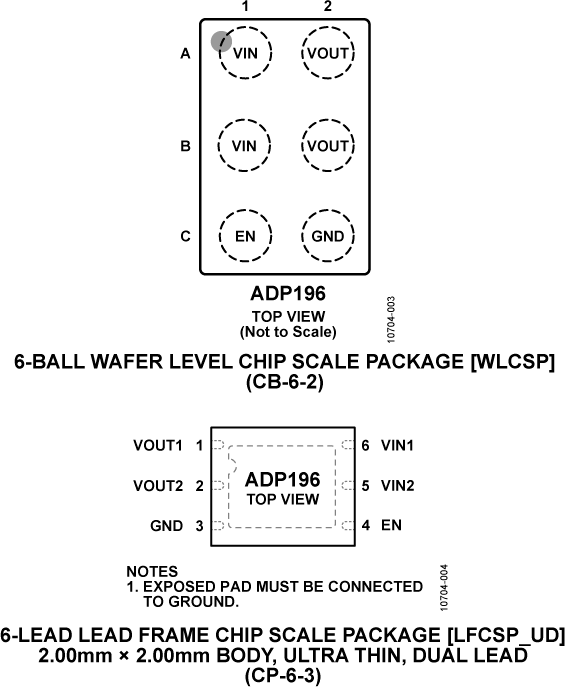

- 超小型1.0mm×1.5mm、0.5mmピッチ、6ボールのWLCSPパッケージ
- 2.0mm×2.0mm×0.55mm、0.65ピッチの6ピンLFCSPパッケージ
製品概要
ADP196は、1.8～5.5Vで動作できるように設計されたハイサイドの負荷スイッチです。この負荷スイッチは、電源のバッテリ動作を拡張するために必要なパワー・ドメインのアイソレションを提供します。このデバイスは、低オン抵抗のNチャンネルMOSFETを含んでおり、3Aを超える連続電流をサポートし、パワー損失を最小化します。更に、RDSONは、VIN電圧に関係なく、一定となっています。静止時電流は25μAと低く、また超小さなシャットダウン電流を備えているため、ADP196は、バッテリ駆動のポータブル機器にとって最適なデバイスです。内蔵されているレベル・シフタによって、ADP196は、多くのプロセッサやGPIOコントローラとのロジック互換性が可能となります。過熱保護回路は、接合温度が125℃を超えるような場合に動作しますので、ADP196とそれに接続された後段回路を潜在的なダメージから保護します。過電流保護は、一定の電流制限を提供します。
ADP196-01は、ADP196-01の出力がディスエーブルにされたとき、出力コンデンサを放電するための急速出力放電用抵抗器を内蔵しています。
WLCSPパッケージ内のADP197は、1.5mm2と0.60mmの高さ寸法未満の面積で、最小のプリント回路ボード（PCB）スペースしか占有しません。
ADP196は、超小型1.0mm×1.5mm、0.5mmピッチ、6ボールのWLCSPパッケージと、2.0mm×2.0mm、0.65mmピッチの6ピンLFCSPパッケージを採用しています。
アプリケーション
- 携帯電話
- デジタル・カメラおよびオーディオ・デバイス
- ポータブル型、バッテリ駆動の装置
- オプティカル・モジュール、SFP、SFP＋、XFP、CFP、の突入電流制御
