製品概要

機能と利点

  • 出力電流:1.5A

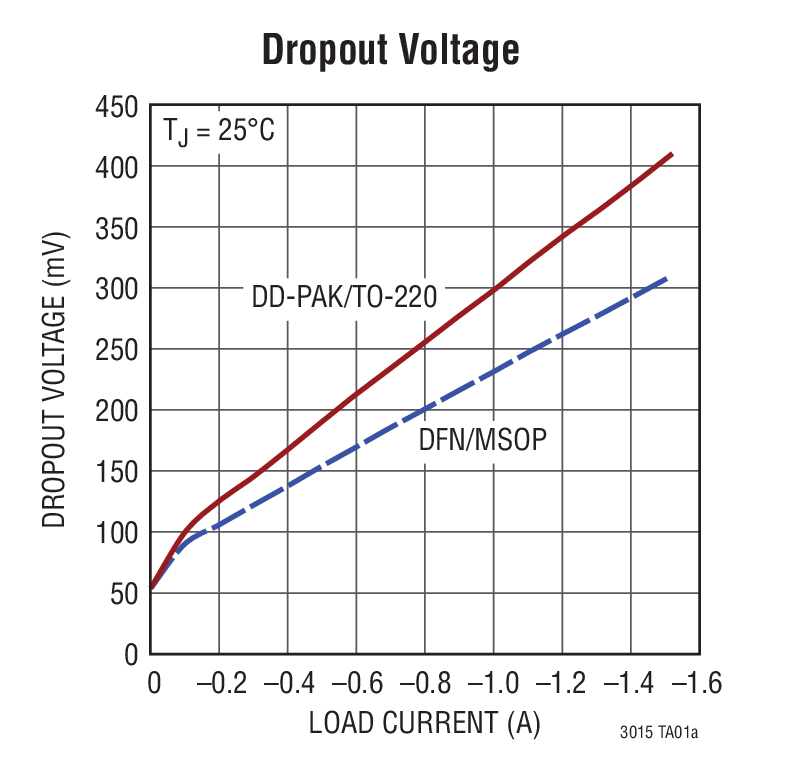

  • ドロップアウト電圧:310mV
  • フォールドバック付き高精度電流制限
  • 低出力ノイズ:60μVRMS(10Hz~100kHz)
  • 低静止電流:1.1mA
  • 正または負の高精度シャットダウン・ロジック
  • 高速過渡応答
  • 広い入力電圧範囲:-1.8V~-30V
  • 調整可能な出力電圧範囲:-1.22V~-29.3V
  • 固定出力電圧:-2.5V、-3V、-3.3V、-5V、-12V、-15V
  • ドロップアウト時の静止電流を制限
  • シャットダウン時の静止電流:<1μA
  • 10μFの出力コンデンサで安定
  • セラミック、タンタルまたはアルミ電解コンデンサで安定
  • ヒステリシス付き熱制限
  • 逆出力保護

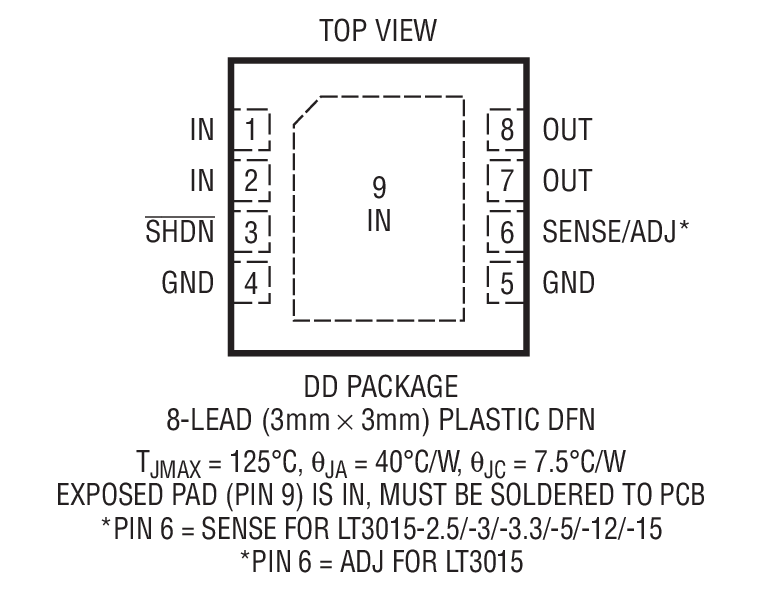

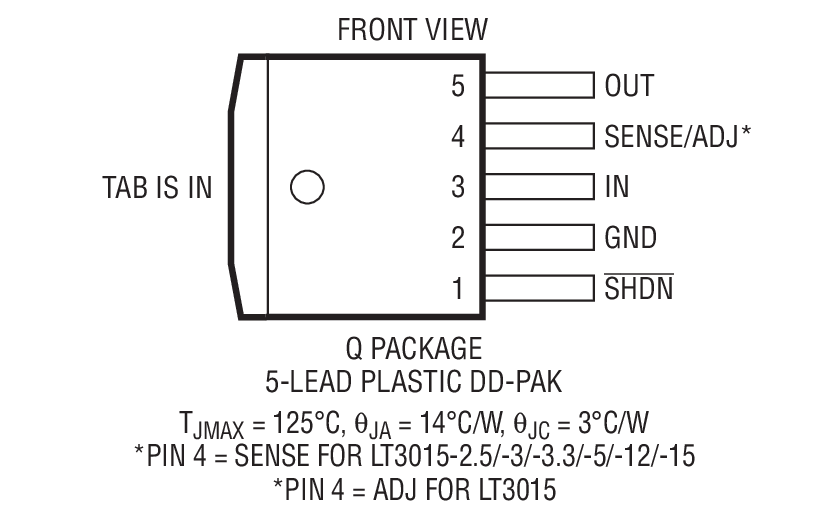

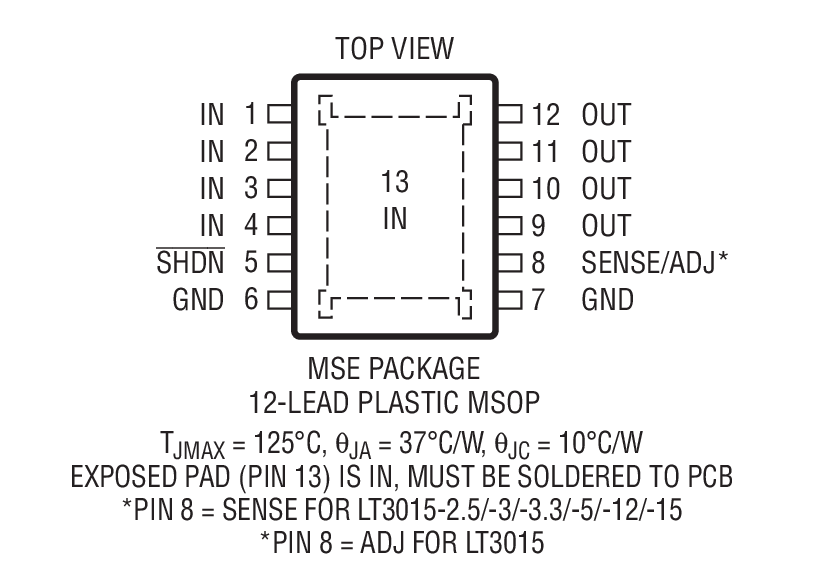

  • 5ピンTO-220、DD-Pak、熱特性が改善された12ピンMSOP、および8ピン3mm × 3mm × 0.75mm DFNパッケージ

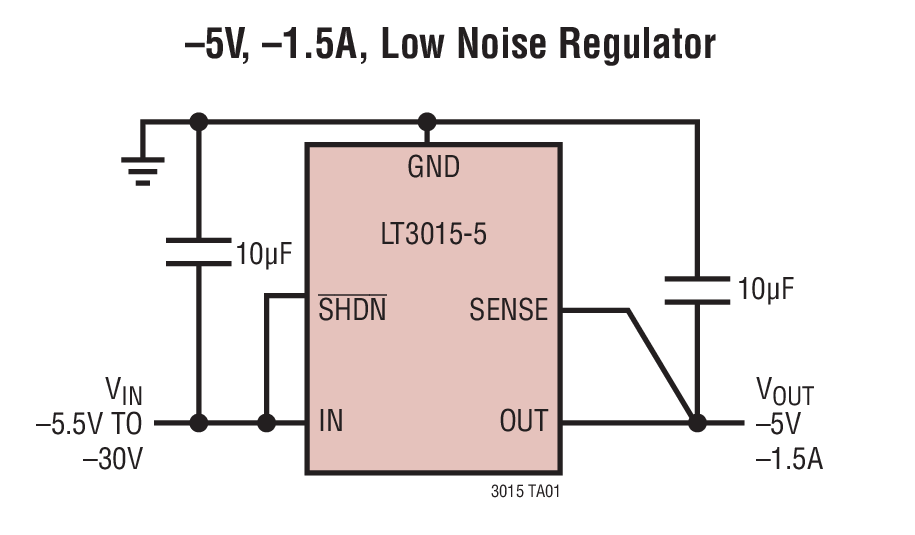

製品概要

LT3015シリーズは、高速過渡応答を特長とする、低ノイズ、負電圧の低損失リニア・レギュレータです。このデバイスは310mVの標準ドロップアウト電圧で最大1.5Aの出力電流を供給します。動作時の静止電流は標準1.1mAで、シャットダウン時には1μA以下まで減少します。静止電流はドロップアウト時にも充分に制限されます。高速過渡応答に加えて、LT3015シリーズは出力ノイズが非常に小さく、ノイズに敏感なアプリケーションに最適です。

LT3015レギュレータは最小10μFの出力コンデンサで安定します。さらに、小型のセラミック・コンデンサを使用可能で、他のレギュレータのようにESRを追加する必要はありません。内部保護回路には、逆出力保護、フォールドバック付き高精度電流制限、ヒステリシス付き熱制限などがあります。

LT3015 レギュレータには、-2.5V、-3V、-3.3V、-5V、-12Vおよび-15Vの固定出力バージョンと-1.22Vのリファレンス電圧による可変出力電圧バージョンがあります。パッケージには、5ピンTO-220、DD-Pak、熱特性が改善された12ピンMSOP、および高さの低い(0.75mm)8ピン3mm × 3mm DFNなどがあります。


アプリケーション

  • スイッチング電源のポストレギュレータ
  • 負電圧のロジック電源
  • 低ノイズ計測器
  • 産業用電源
  • LT1963Aを補完する負電圧レギュレータ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

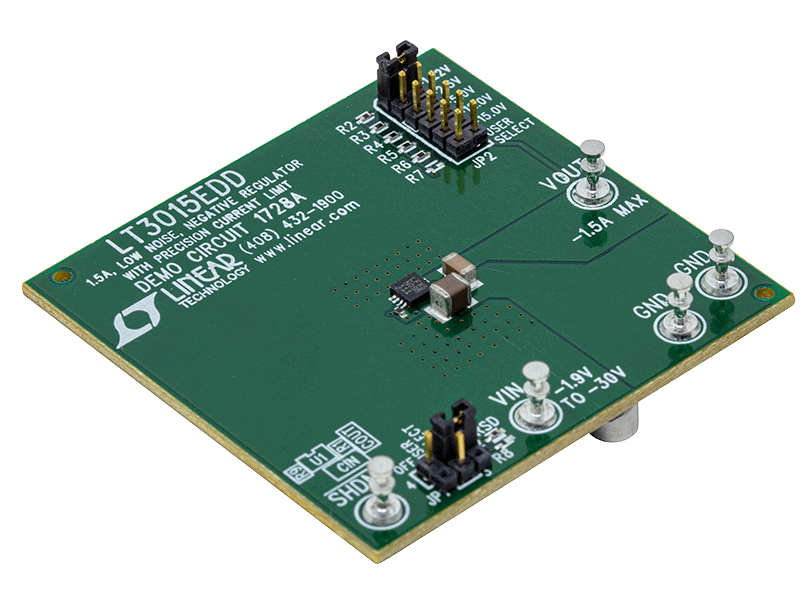

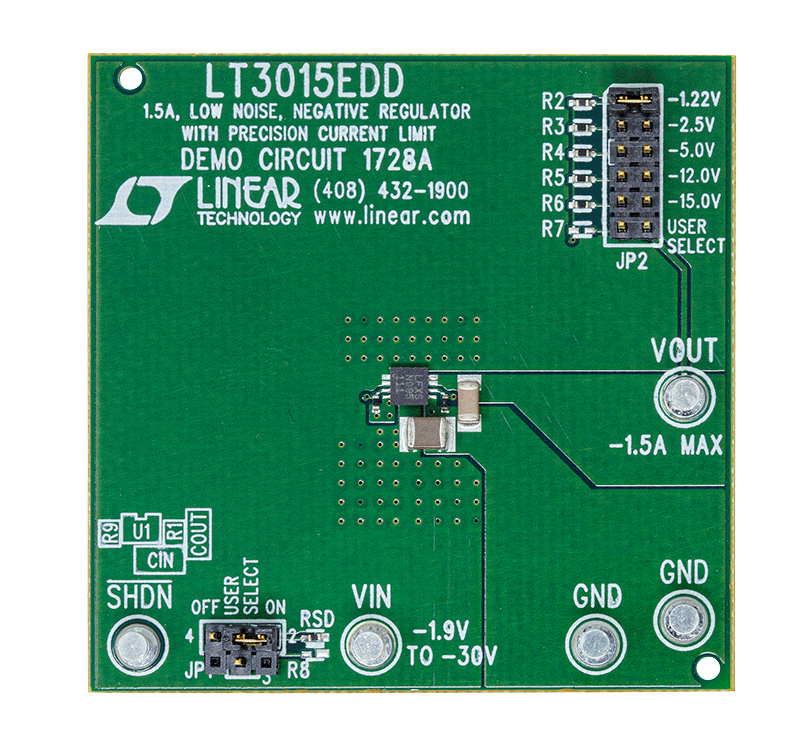

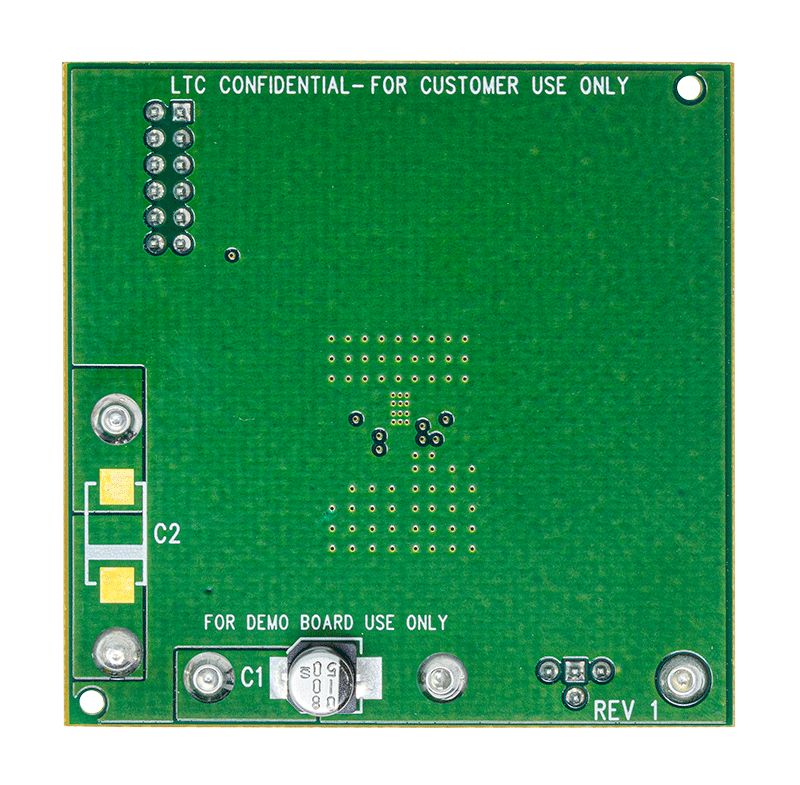

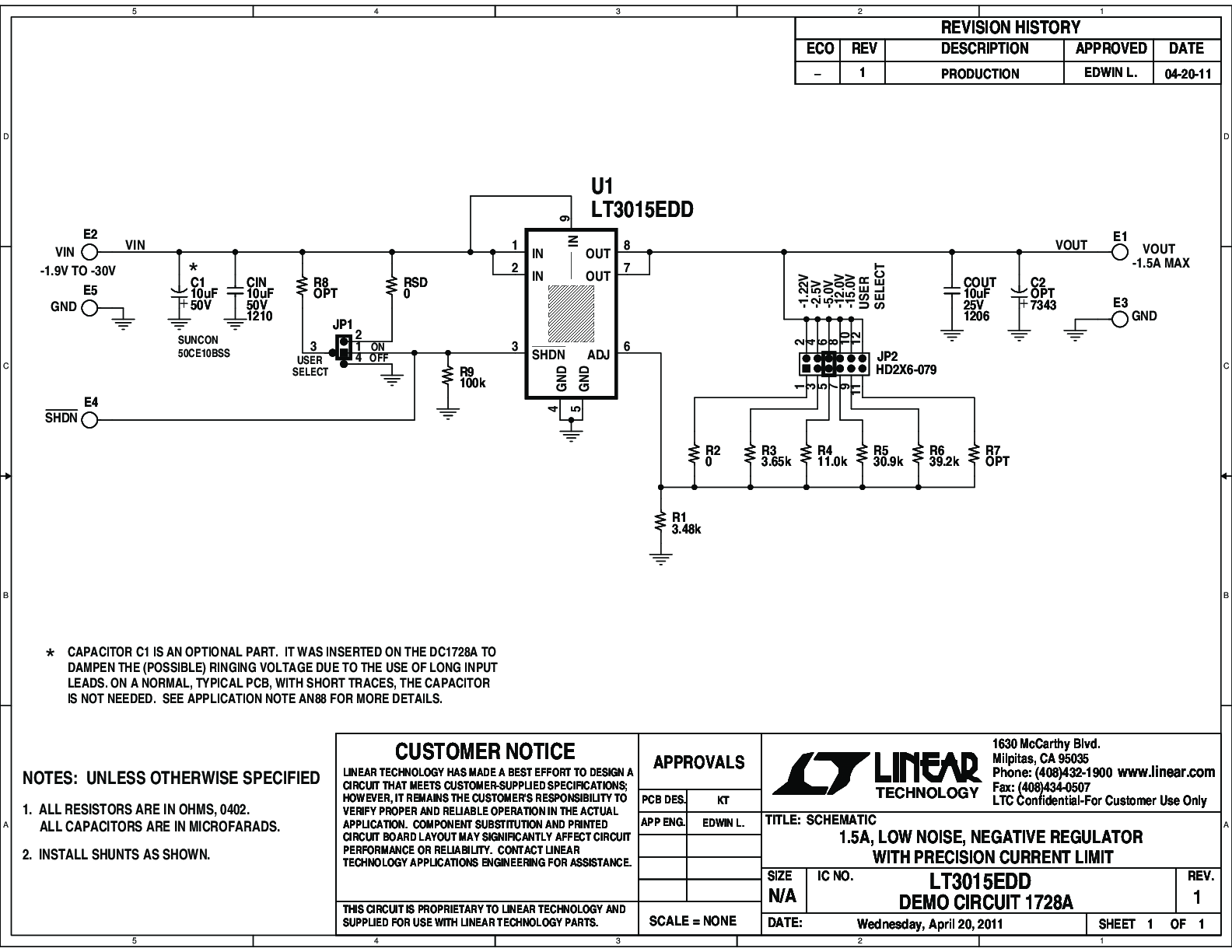

評価キット (1)
