LT3091

電流制限をプログラム可能な-36V、1.5A負電圧リニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$3.45
特長
  • 出力電流:1.5A
  • 1本の抵抗で出力電圧を設定
  • 50μAのSETピン電流:初期精度±1%
  • プログラム可能な電流制限
  • 正または負の出力電流モニタ
  • 並列接続可能なので電流値が増加し放熱特性が向上
  • 低ドロップアウト電圧:300mV

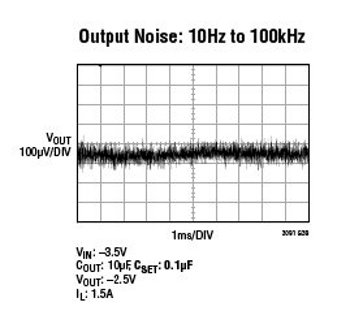

  • 低出力ノイズ:18μVRMS(10Hz~100kHz)
  • 3端子のフロート・レギュレータとして構成可能
  • 広い入力電圧範囲:-1.5V~-36V
  • レール・トゥ・レールの出力電圧範囲:0V~-32V
  • 正/負のシャットダウン・ロジックまたはUVLO
  • プログラム可能なケーブル電圧降下補償
  • 負荷レギュレーション:1.2mV(1mA~1.5A)
  • 最小10μFの出力コンデンサで安定
  • セラミック・コンデンサまたはタンタル・コンデンサで安定

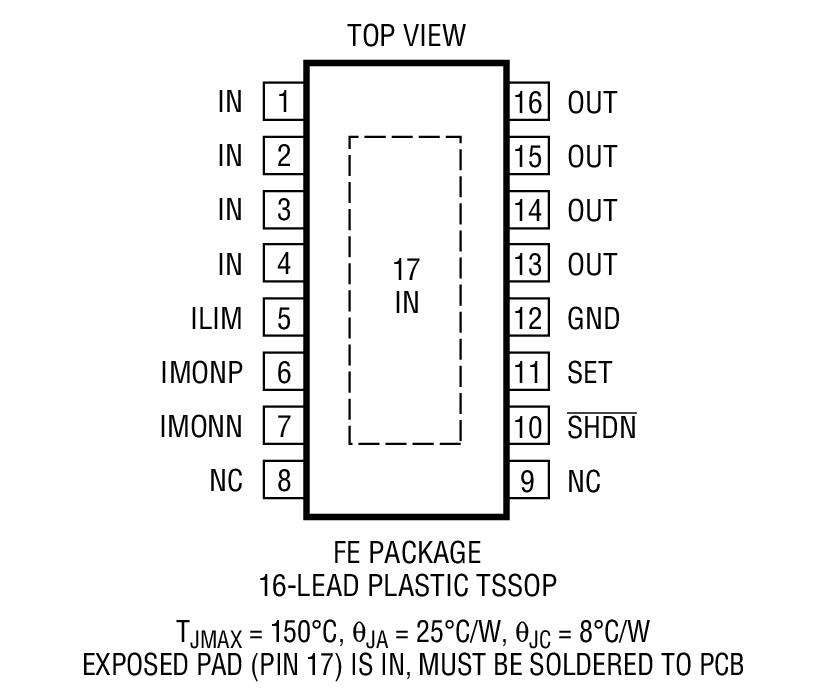

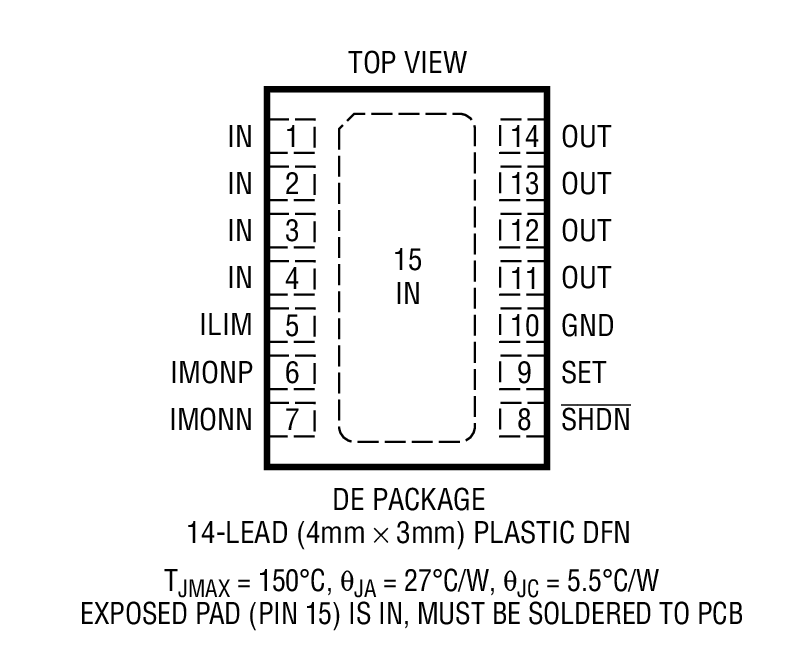

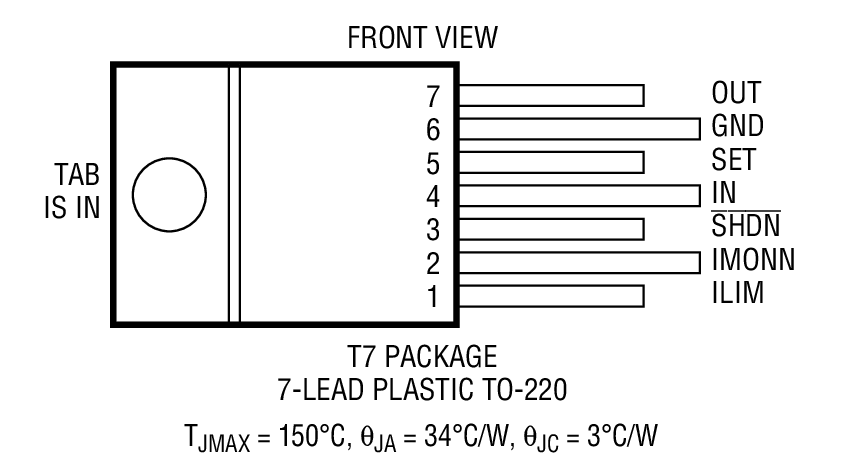

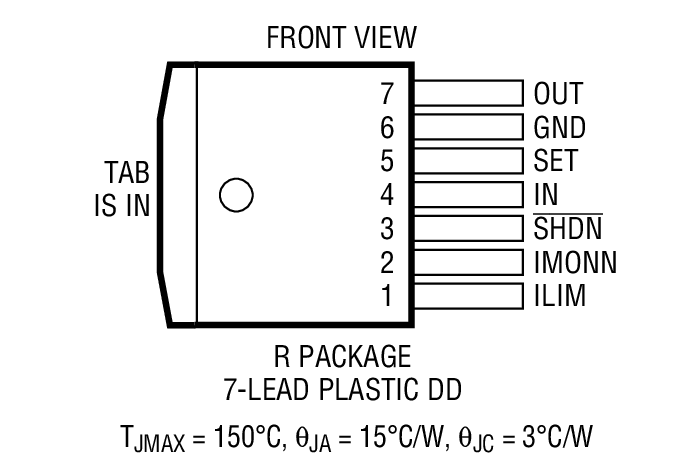

  • 熱特性が改善された14ピン(4mm × 3mm)DFNパッケージ、16ピンTSSOPパッケージ、7ピンTO-220パッケージ、およびDDパッケージ
製品概要
show more Icon

LT3091は低ドロップアウトの1.5A負電圧リニア・レギュレータで、並列接続が容易なので、出力電流の増加や表面実装基板での熱放散向上を図ることができます。このレギュレータは、高精度の電流リファレンスとその後段に高性能レール・トゥ・レール電圧バッファを採用して設計されているので、高精度の出力電圧、ヒートシンクなしでの大電流、出力電圧を0Vに調整できる機能、および低ドロップアウト電圧を必要とするアプリケーションに適しています。このデバイスは3端子のフロート・レギュレータとして構成することもできます。

LT3091の特長は、高速トランジェント応答、高いPSRR、わずか18μVRMSの低出力ノイズです。LT3091は、単位利得動作を維持しながら広い出力電圧範囲(0V~-32V)を作りだします。これにより、設定出力電圧に関係なく、実質的に一定の帯域幅、負荷レギュレーション、PSRR、およびノイズ特性が得られます。

LT3091は300mVの標準的ドロップアウト電圧で1.5Aを供給します。動作中の静止電流は公称1.2mAで、シャットダウン時は1μAよりはるかに小さくなります。LT3091のプログラム可能な高精度電流制限値は、1本の抵抗で調整します。このデバイスの正または負の電流モニタには、出力電流に比例したソース電流(0.25mA/A)またはシンク電流(0.5mA/A)が流れます。内蔵の保護回路には、逆出力保護回路、フォールドバック特性の内部電流制限回路、およびヒステリシスのあるサーマル・シャットダウン回路があります。


アプリケーション

  • スイッチング電源のポスト・レギュレータ
  • 低ノイズの計測器およびRF電源
  • 堅牢な産業用電源
  • 高精度電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$3.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3091EDE#PBF
  • HTML
  • HTML
LT3091EDE#TRPBF
  • HTML
  • HTML
LT3091EFE#PBF
  • HTML
  • HTML
LT3091EFE#TRPBF
  • HTML
  • HTML
LT3091ER#PBF
  • HTML
  • HTML
LT3091ER#TRPBF
  • HTML
  • HTML
LT3091ET7#PBF
  • HTML
  • HTML
LT3091HDE#PBF
  • HTML
  • HTML
LT3091HDE#TRPBF
  • HTML
  • HTML
LT3091HFE#PBF
  • HTML
  • HTML
LT3091HFE#TRPBF
  • HTML
  • HTML
LT3091HR#PBF
  • HTML
  • HTML
LT3091HR#TRPBF
  • HTML
  • HTML
LT3091HT7#PBF
  • HTML
  • HTML
LT3091IDE#PBF
  • HTML
  • HTML
LT3091IDE#TRPBF
  • HTML
  • HTML
LT3091IFE#PBF
  • HTML
  • HTML
LT3091IFE#TRPBF
  • HTML
  • HTML
LT3091IR#PBF
  • HTML
  • HTML
LT3091IR#TRPBF
  • HTML
  • HTML
LT3091IT7#PBF
  • HTML
  • HTML
LT3091MPDE#PBF
  • HTML
  • HTML
LT3091MPDE#TRPBF
  • HTML
  • HTML
LT3091MPFE#PBF
  • HTML
  • HTML
LT3091MPFE#TRPBF
  • HTML
  • HTML
LT3091MPR#PBF
  • HTML
  • HTML
LT3091MPR#TRPBF
  • HTML
  • HTML
LT3091MPT7#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3091EFE#PBF

製造中

LT3091EFE#TRPBF

製造中

LT3091HFE#PBF

製造中

LT3091HFE#TRPBF

製造中

LT3091IFE#PBF

製造中

LT3091IFE#TRPBF

製造中

LT3091MPFE#PBF

製造中

LT3091MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3091ER#PBF

製造中

LT3091ER#TRPBF

製造中

LT3091ET7#PBF

製造中

LT3091HR#PBF

製造中

LT3091HR#TRPBF

製造中

LT3091HT7#PBF

製造中

LT3091IR#PBF

製造中

LT3091IR#TRPBF

製造中

LT3091IT7#PBF

製造中

LT3091MPR#PBF

製造中

LT3091MPR#TRPBF

製造中

LT3091MPT7#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3091EFE#PBF

製造中

LT3091EFE#TRPBF

製造中

LT3091HFE#PBF

製造中

LT3091HFE#TRPBF

製造中

LT3091IFE#PBF

製造中

LT3091IFE#TRPBF

製造中

LT3091MPFE#PBF

製造中

LT3091MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3091ER#PBF

製造中

LT3091ER#TRPBF

製造中

LT3091ET7#PBF

製造中

LT3091HR#PBF

製造中

LT3091HR#TRPBF

製造中

LT3091HT7#PBF

製造中

LT3091IR#PBF

製造中

LT3091IR#TRPBF

製造中

LT3091IT7#PBF

製造中

LT3091MPR#PBF

製造中

LT3091MPR#TRPBF

製造中

LT3091MPT7#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

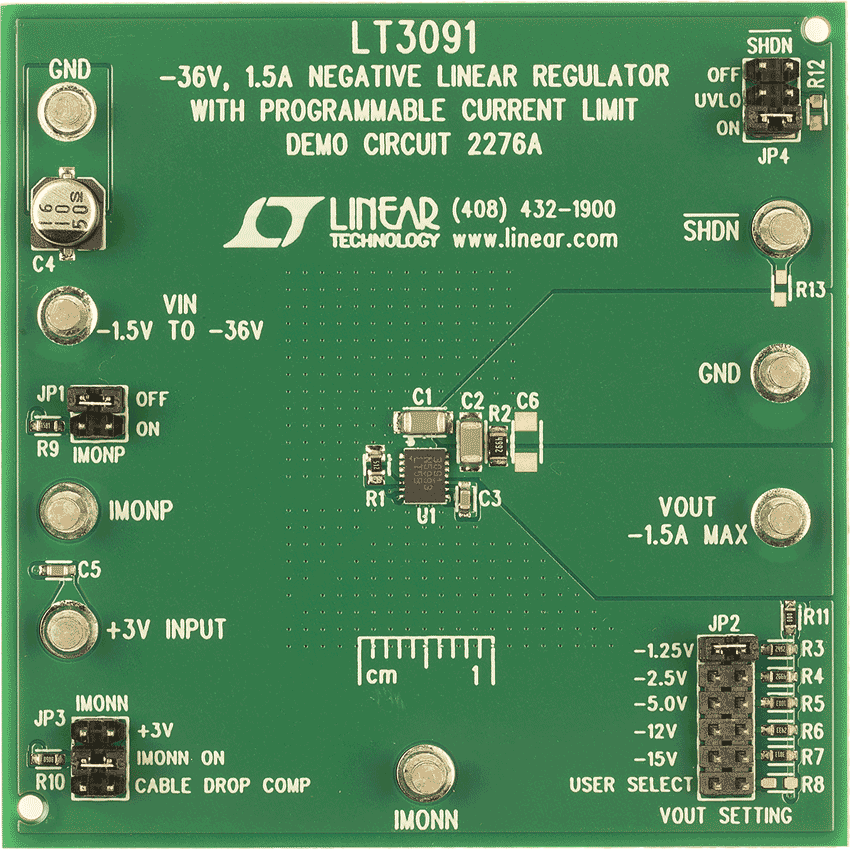

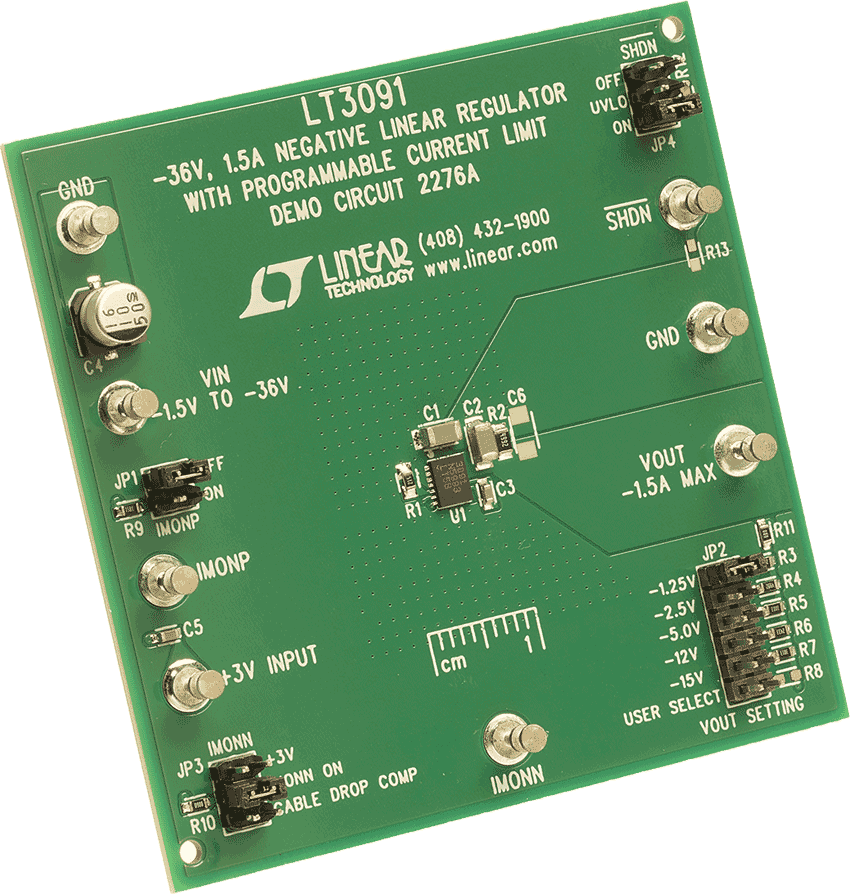

DC2276A

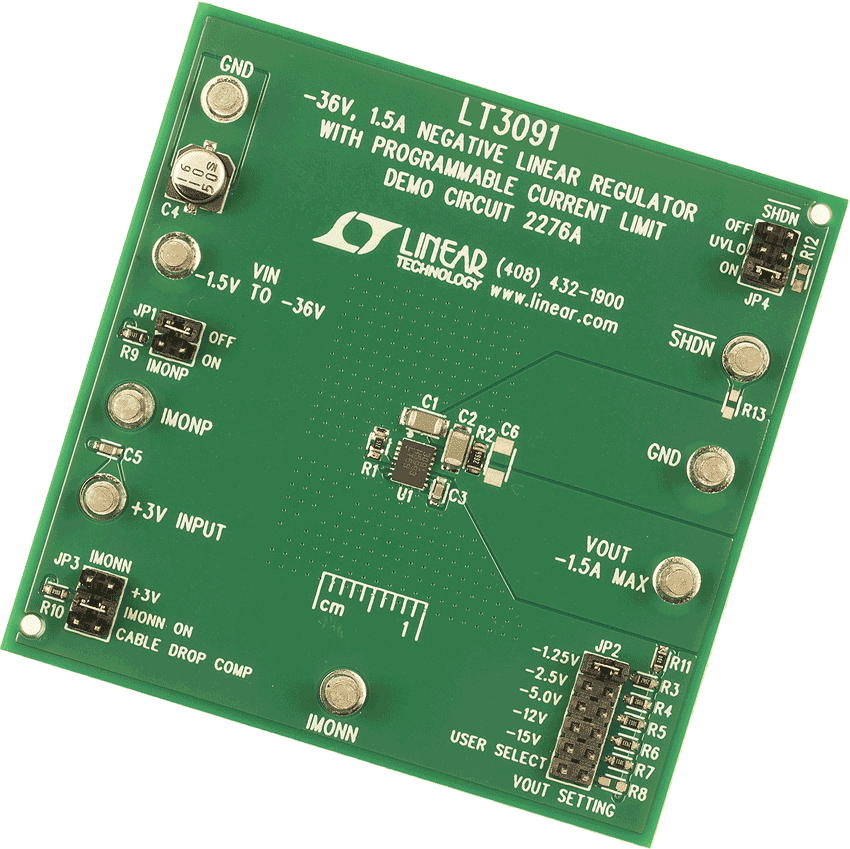

LT3091EDE Demo Board | Negative LDO with Programmable Current Limit, –1.5V ≤ VIN ≤ –36V, VOUT = –1.25V/–2.5V/–5V/–12V/–15V @ 1.5A

zoom

DC2276A

LT3091EDE Demo Board | Negative LDO with Programmable Current Limit, –1.5V ≤ VIN ≤ –36V, VOUT = –1.25V/–2.5V/–5V/–12V/–15V @ 1.5A

LT3091EDE Demo Board | Negative LDO with Programmable Current Limit, –1.5V ≤ VIN ≤ –36V, VOUT = –1.25V/–2.5V/–5V/–12V/–15V @ 1.5A

製品の詳細

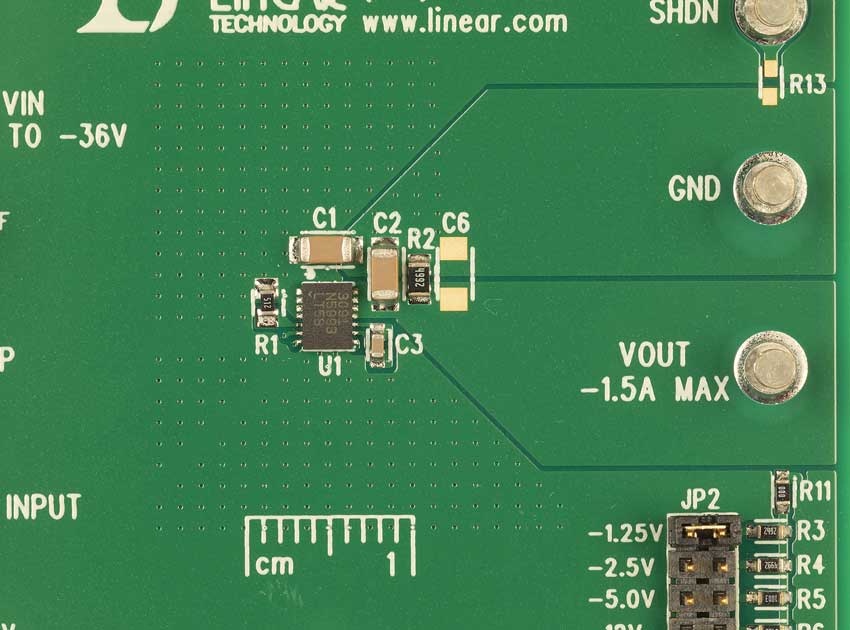

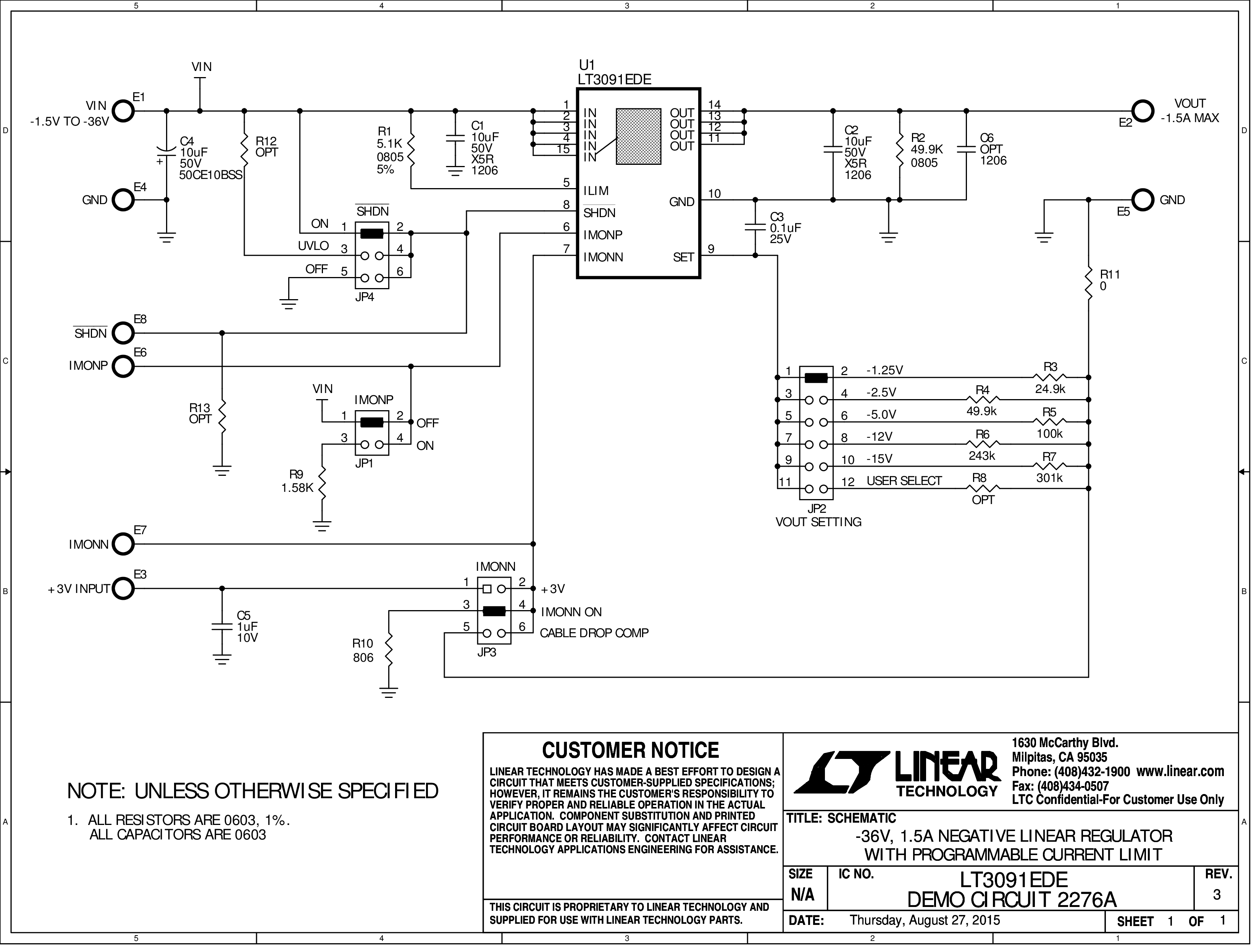

Demonstration circuit DC2276A is a 1.5A low dropout negative linear regulator featuring the LT3091. This device is designed for applications requiring a negative output voltage, output adjustability from –32V down to 0V, and low dropout voltage. The input voltage range is –1.5V to –36V and the output voltage is jumper selectable and can be set to –1.25V, –2.5V, –5V, –12V or –15V.


The LT3091 features fast transient response, high PSRR and output noise as low as 18µVRMS. A single resistor adjusts the LT3091’s precision programmable current limit. The LT3091’s positive or negative current monitor either sources a current (0.25mA/A) or sinks a current (0.5mA/A) proportional to output current.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
