AD8610: オペアンプ、高精度、超ローノイズ、低入力バイアス電流、広帯域幅、JFET (Rev. 0)9/22/2008PDF177 kB
製品概要
機能と利点
- ローノイズ6nV/√Hz
- 低オフセット電圧：100μV（max）
- 低入力バイアス電流：10pA（max）
- 高速セトリング時間：600ns/0.01％
- 低歪み
- ユニティ・ゲインで安定
- 位相反転なし
- 両電源動作：±5～±13V
製品概要
AD8610（シングル）とAD8620（デュアル）は、非常に低いオフセット電圧とドリフト、非常に低い入力電圧ノイズと電流ノイズ、低入力バイアス電流、広帯域幅を実現する超高精度のJFET入力アンプです。多くのJFETアンプと違い、AD8610の入力バイアス電流は動作温度範囲の全体で低くなっています。AD8610は、非反転ユニティ・ゲインで1000pFの容量性負荷を安定に駆動でき、また高いノイズ・ゲイン構成を用いれば、1000pFをはるかに超える容量性負荷を容易に駆動できます。AD8610は、電源から1.2Vの範囲内で1KΩの負荷を振幅させることができ、限られた電源電圧範囲でダイナミック・レンジを最大化しています。反転設定、非反転設定のいずれのゲインでも、出力スルーレートは50V/µsと大きく、セトリング・タイムは0.01％以内600ns未満となっています。高い入力インピーダンスと際立った高精度、高出力を兼ね備えていますので、高性能なA/Dコンバータ（ADC）の入力の駆動、およびD/Aコンバータ（DAC）の出力のバッファリングに理想的といえます。AD8610とAD8620のアプリケーションには、電子計測機器、ATEアンプ、バッファリング、積分回路、CAT / MRI / 超音波医療機器、高性能なフォトダイオードを用いた計測用アンプ、高速・高精度なフィルタ（PLLフィルタを含む）、高級オーディオ機器などがあります。
AD8610は、拡張工業用温度範囲（－40～＋125℃）で全仕様が規定されています。AD8610は8ピンのナローSOICおよび小型の表面実装8ピンMSOP、AD8620は8ピンのナローSOICで提供されています。8ピンMSOPパッケージのデバイスはテープとリールのみで提供されています。
代替製品：
ADA4627-1：±18V電源での動作を必要とする場合は、低周波数ノイズ、及びCMRR性能の改善、8ピン狭幅SOICパッケージで供給
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
Low Noise Amplifier Selection Guide for Optimal Noise Performance7/24/2020
-
AN-1502: Driving the AD7366/AD7367 Bipolar SAR ADC in Low Distortion DC-Coupled Applications (Rev. B)11/15/2017PDF126 K
-
AN-1439: One-Stage Amplifier Design Consideration of a High Fidelity System (Rev. 0)1/3/2017PDF323 K
-
AN-356: オペアンプの仕様を適用・測定するためのユーザーズ・ガイド3/29/2010PDF623 kB
-
AN-692: 汎用高精度オペアンプ評価用ボード (Rev. A)12/4/2003PDF523 kB
-
ATE（自動試験装置）ソリューション1/1/2000PDF
-
FAQ7/26/2017
-
微弱な光信号の変換に成功するための7つのステップ1/1/2013
-
MS-2066: Low Noise Signal Conditioning for Sensor-Based Circuits11/1/2010PDF425 kB
-

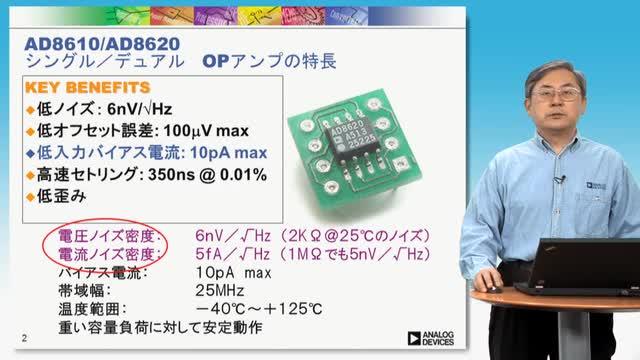

AD8610 / AD8620 超低ノイズ、FET入力オペアンプ11/28/2018
ツールおよびシミュレーション
SPICE Models
CIR
AD8610 SPICE Macro Model
3.38 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8610ARMZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8610ARMZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8610ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8610ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8610ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8610BRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8610BRZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8610BRZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
