製品概要
機能と利点
- 初期精度：±2mV（max）
- 温度係数：5ppm/℃（max）
- 低い供給電流：45μA（max）
- スリープ・モード：15μA（max）
- 低ドロップアウト電圧
- 負荷レギュレーション：4ppm/mA
- ライン・レギュレーション：4ppm/V
- 高い出力電流：30mA
- 短絡回路保護機能
製品概要
REF19xシリーズの高精度バンドギャップ電圧リファレンスは、特許取得の温度ドリフト曲率補正回路と安定性の高い薄膜抵抗のレーザ・トリミングの採用によって、きわめて低い温度係数と高い初期精度を実現しています。REF19xシリーズは、出力電圧をわずか100mV上回る程度の電源から安定した出力電圧を供給するマイクロパワーの低ドロップアウト電圧（LDV）デバイスで、消費電流は45µA未満です。ローTTLまたはCMOSレベルをスリープ・ピンに加えてイネーブルにするスリープ・モード時には出力をオフにし、電源電流を15µA未満まで低減します。
REF19xシリーズの電圧リファレンスは、拡張工業用温度範囲（1）（－40～＋85℃）で仕様規定しており、自動車などのアプリケーションでは－40～＋125℃の拡張工業用温度範囲（3）で代表値の性能仕様を規定しています。

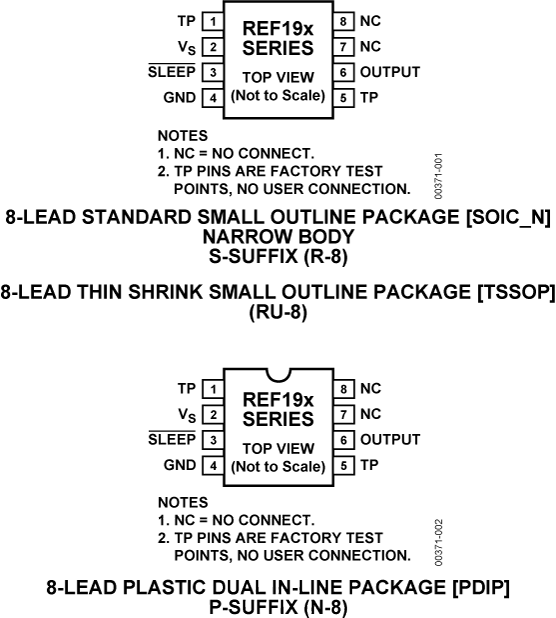

すべての電気仕様グレードは、8ピンSOICパッケージで提供しています。最低の電気仕様グレードにのみPDIPおよびTSSOPパッケージで供給されます。
アプリケーション
- 携帯型計測器
- ADCおよびDAC
- スマート・センサー
- ソーラー駆動のアプリケーション
- ループ電流給電の計測器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
FAQ7/26/2017
ツールおよびシミュレーション
SPICE Models
REF193 SPICE Macro Model
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| REF193GSZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| REF193GSZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
